产品特点 FEATURES

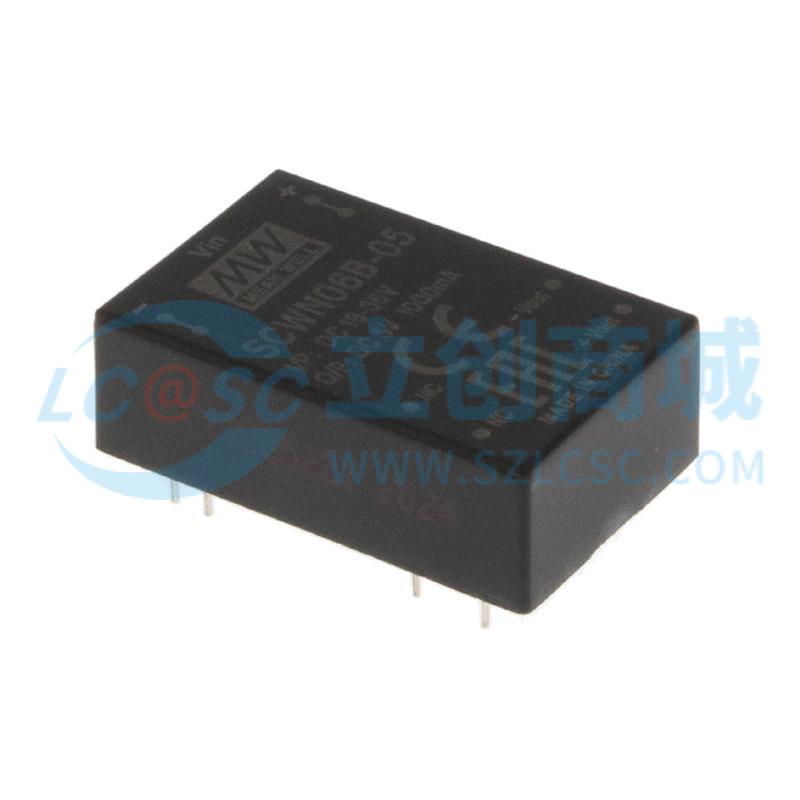

SCWN06B-05是明纬（MEAN WELL）推出的6W DIP封装DC-DC隔离稳压转换器，专为工业级应用设计。采用标准DIP24封装，兼容行业通用引脚布局，便于PCB集成与替换。
该产品具备宽输入电压范围（18~36Vdc），支持2:1宽输入比例，适应多种电源环境。输出电压为±5V，最大输出电流可达±500mA，适用于双路供电需求的系统。
具有高达81%的典型转换效率，有效降低能耗与发热。内置多重保护机制：短路保护（连续式自动恢复）、过压保护、欠压闭锁等，确保运行稳定可靠。
通过EN55032辐射Class A认证，无需额外滤波元件即可满足EMC要求，简化设计流程。提供3kVDC输入输出隔离，保障电气安全。
工作温度范围广（-40℃至+90℃），适合严苛工业环境使用。无最低负载要求，可在轻载或空载条件下正常工作。
产品尺寸为31.8×20.3×10.2mm，重量仅12.5g，结构紧凑，适合空间受限的应用场合。支持自然对流散热，无需风扇辅助。
所有参数均在标准测试条件下测量，符合IEC/EN 60950-1和UL 94V-0安全标准，适用于全球市场。
使用场景 APPLICATIONS
该模块广泛应用于需要高可靠性、小体积电源转换的工业自动化领域。
适用于电信及数据通信系统中的信号处理单元、控制电路供电。
在无线网络设备中，为射频前端、基带处理器等关键部件提供稳定双极性电源。
可用于工业控制系统，如PLC、传感器接口、现场总线节点等，提供隔离稳定的±5V电源。
在分析仪器、检测设备中作为内部电源模块，支持精密测量电路运行。
也适用于数据交换机、路由器、网关等网络设备的分布式电源架构。
此外，在实验室仪器、医疗电子设备、安防监控系统中也有广泛应用，特别适合需要高EMC性能和长期稳定运行的场景。
注意事项 PRECAUTIONS
安装前请确认输入电压在18~36Vdc范围内，避免超出额定值导致损坏。
注意焊接温度不得超过260℃，时间不超过10秒，防止热损伤。
建议在PCB上预留足够散热空间，尤其在高温环境下需参考降额曲线进行负载调整。
若在高振动环境中使用，请确保固定牢靠，避免因机械应力造成接触不良。
请勿在超过+100℃的环境温度下存储，长期存放应保持干燥通风。
本产品虽具备过压、短路保护功能，但不建议长时间处于异常状态运行，以免影响寿命。
如需进行EMC测试，请参考明纬官网提供的测试指导文件，确保测试条件一致。
请勿擅自修改内部电路或拆解模块，以免失去保修资格。
安装时请遵循引脚定义图，特别是单输出与双输出型号的引脚差异，避免接反。
建议在电源输入端加装适当的输入滤波电容（推荐47μF/100V），以改善瞬态响应和稳定性。
