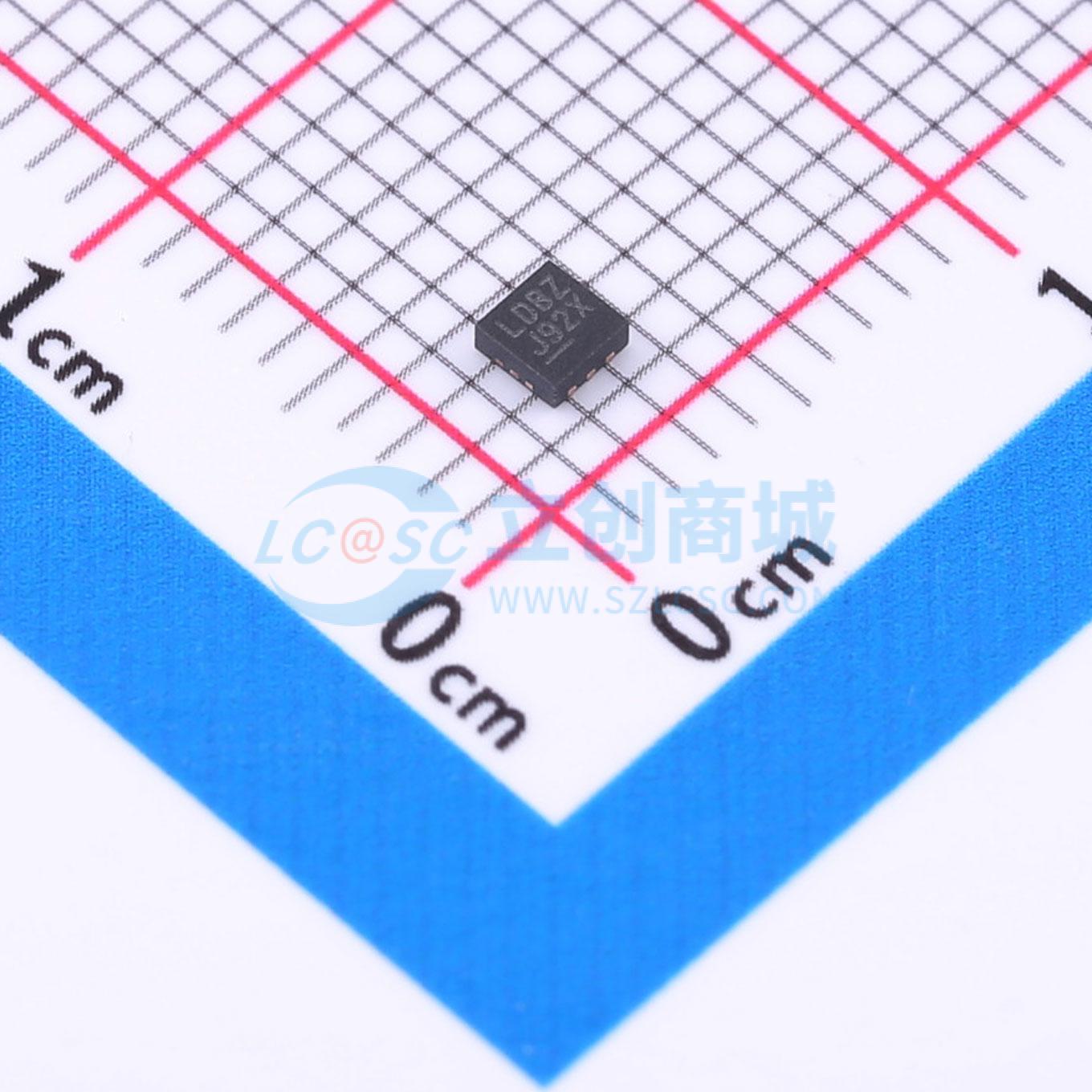

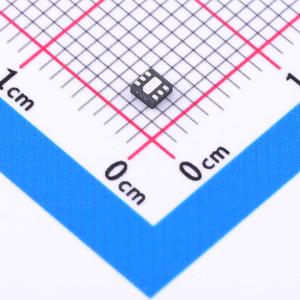

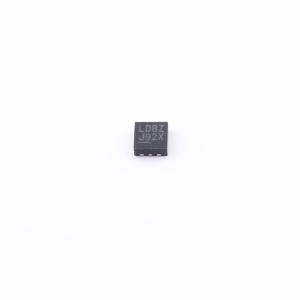

温馨提醒：图片仅供参考，商品以实物为准

LTC2450CDC-1#TRPBF

易于使用的超纤巧型 16 位 ΔΣ ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2450-1是一款低功耗、超小型16位模数转换器，适用于空间受限的应用，需要16位性能。该转换器使用单个2.7V到5.5V电源供电，接受单端模拟输入电压，并通过SPI接口通信。
品牌名称: ADI(亚德诺)
商品型号: LTC2450CDC-1#TRPBF
商品编号: C680737
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.0615克(g)

商品参数

商品概述

LTC2450-1是一款低功耗、超小型的16位模数转换器，专为对空间要求苛刻且需要16位性能的应用而设计。LTC2450-1采用2.7V至5.5V单电源供电，接受单端模拟输入电压，并通过SPI接口进行通信。它内置一个无需任何外部元件的振荡器。Δ-Σ调制器转换器内核为多路复用应用提供单周期建立时间。该转换器采用6引脚、2mm×2mm DFN封装。LTC2450-1采用了一种专利输入采样方案，可将平均输入采样电流降低几个数量级。 LTC2450-1每秒最多可进行60次转换，由于过采样比非常大，因此对抗混叠的要求极低。该转换器使用其电源电压作为参考电压，单端轨到轨输入电压范围从GND到VCC。完成一次转换后，LTC2450-1可自动进入睡眠模式，将功耗降至低于500nA。在输出速率为1Hz时，LTC2450-1从2.7V电源获取的平均功耗低于25μW。

商品特性

GND至VCC单端输入范围
每秒60次转换
0.02LSB均方根噪声
16位，无丢码
0.5mV失调误差
4LSB满量程误差
多路复用应用的单转换建立时间
带自动关断功能的单周期操作
350μA电源电流
50nA睡眠电流
内部振荡器 —— 无需外部元件
单电源，2.7V至5.5V工作电压
SPI接口
超小型，2mm×2mm DFN封装

应用领域

系统监控
环境监测
直接温度测量
仪器仪表
工业过程控制
数据采集
嵌入式ADC升级

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	60Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	2LSB
	工作温度	0℃~+70℃
	时钟/振荡器	内置
	基准电压源	内置
	可变增益	不支持
	ADC架构	Sigma-Delta
	静态电流	50nA
