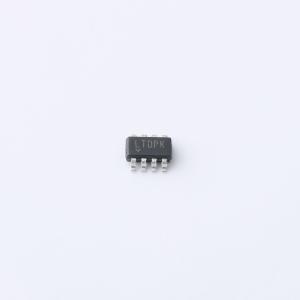

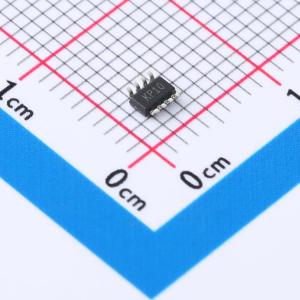

LTC2452CTS8#TRMPBF
具 SPI 接口的超纤巧、差分、16 位 ΔΣ ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款超小型、全差分、16位模数转换器。使用单2.7V至5.5V电源,通过SPI接口通信。有8引脚、3mm×2mm DFN封装或TSOT-23封装。集成振荡器,无需外部组件
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2452CTS8#TRMPBF
- 商品编号
- C680752
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 60Hz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 2MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 2MHz | |
| 静态电流 | 200nA |
商品概述
LTC2452是一款超小型、全差分、16位模数转换器。LTC2452采用2.7V至5.5V单电源供电,并通过SPI接口进行通信。该ADC提供8引脚、3mm×2mm DFN封装或TSOT - 23封装。它集成了一个无需任何外部组件的振荡器。它采用Δ - Σ调制器作为转换核心,在多路复用应用中无延迟。LTC2452采用了一种专利输入采样方案,与传统的Δ - Σ转换器相比,可将平均输入采样电流降低几个数量级。此外,由于其架构设计,输入引脚之间的电流泄漏可忽略不计。 LTC2452的采样速率为每秒60次转换,由于具有非常大的过采样比,其抗混叠要求极低。LTC2452包含连续的内部失调和满量程校准算法,这些算法对用户透明,可确保在不同时间和工作温度范围内的精度。该转换器有一个外部REF引脚,差分输入电压范围可扩展至±VREF。 单次转换完成后,LTC2452可自动进入睡眠模式,将电源电流降至小于0.2µA。如果用户每秒读取一次ADC数据,LTC2452在2.7V电源下的平均功耗小于50µW。
商品特性
- ±差分输入范围
- 16位分辨率(含符号位),无丢码
- 2LSB失调误差
- 4LSB满量程误差
- 每秒60次转换
- 适用于多路复用应用的单次转换建立时间
- 带自动关断功能的单周期操作
- 800µA电源电流
- 0.2µA睡眠电流
- 内部振荡器 — 无需外部组件
- SPI接口
- 超小型3mm×2mm DFN和TSOT - 23封装
应用领域
- 系统监控
- 环境监测
- 直接温度测量
- 仪器仪表
- 工业过程控制
- 数据采集
- 嵌入式ADC升级
