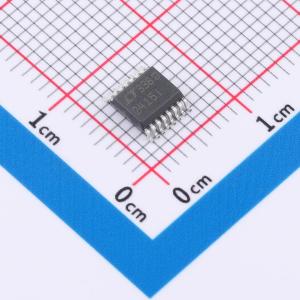

温馨提醒：图片仅供参考，商品以实物为准

LTC2415IGN#PBF

具差分输入和差分基准的 24 位、无延迟增量累加 ΔΣ ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2415/LTC2415-1是低功耗24位差分输入模数转换器，具有集成振荡器，2ppmINL，0.23ppmRMS噪声和2.7V至5.5V供电范围。
品牌名称: ADI(亚德诺)
商品型号: LTC2415IGN#PBF
商品编号: C680659
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.2523克(g)

商品参数

商品概述

LTC2415/2415-1是微功耗24位差分ΔΣ模数转换器，集成振荡器，积分非线性（INL）为2ppm，均方根（RMS）噪声为0.23ppm，电源电压范围为2.7V至5.5V。它们采用ΔΣ技术，为多路复用应用提供单周期建立时间。通过单引脚，LTC2415可配置为在50Hz或60Hz ±2%时实现优于110dB的输入差模抑制，也可由外部振荡器驱动，以实现用户定义的抑制频率。LTC2415-1可配置为在49Hz至61.2Hz范围内（同时抑制50Hz和60Hz ±2%）实现优于87dB的输入差模抑制。内部振荡器无需外部频率设置组件。这些转换器可接受任何0.1V至VCC的外部差分参考电压，以实现灵活的比例测量和远程传感测量配置。满量程差分输入范围为 -0.5 * REF至0.5 * VREF。参考共模电压VREFCM和输入共模电压VINCM可在LTC2415/LTC2415-1的GND至VCC范围内独立设置。直流共模输入抑制优于140dB。 LTC2415/LTC2415-1通过灵活的三线数字接口进行通信，该接口与SPI和MICROWIRE协议兼容。

商品特性

LTC2410/LTC2413的两倍速度版本：15Hz输出速率，50Hz或60Hz陷波 —— LTC2415；13.75Hz输出速率，同时抑制50Hz/60Hz —— LTC2415-1
差分输入和差分参考，共模范围为GND至VCC
积分非线性2ppm，无丢码
增益误差2.5ppm
噪声0.23ppm
多路复用应用的单转换建立时间
内部振荡器 —— 无需外部组件
采用窄型SSOP-16封装（SO-8引脚布局）的24位ADC
单电源2.7V至5.5V工作
低电源电流（200μA）和自动关断功能

应用领域

直接传感器数字化器
体重秤
直接温度测量
气体分析仪
应变计传感器
仪器仪表
数据采集
工业过程控制
六位数字万用表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	15Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	工作温度	-40℃~+85℃
	时钟/振荡器	内置
	时钟频率(fc)	19.2kHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	数据速率	15Hz
	静态电流	20uA
