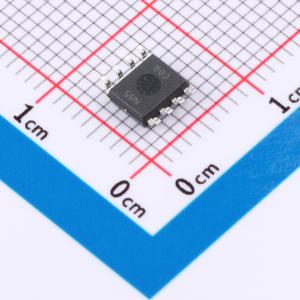

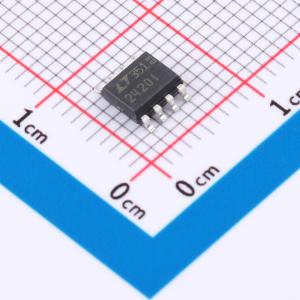

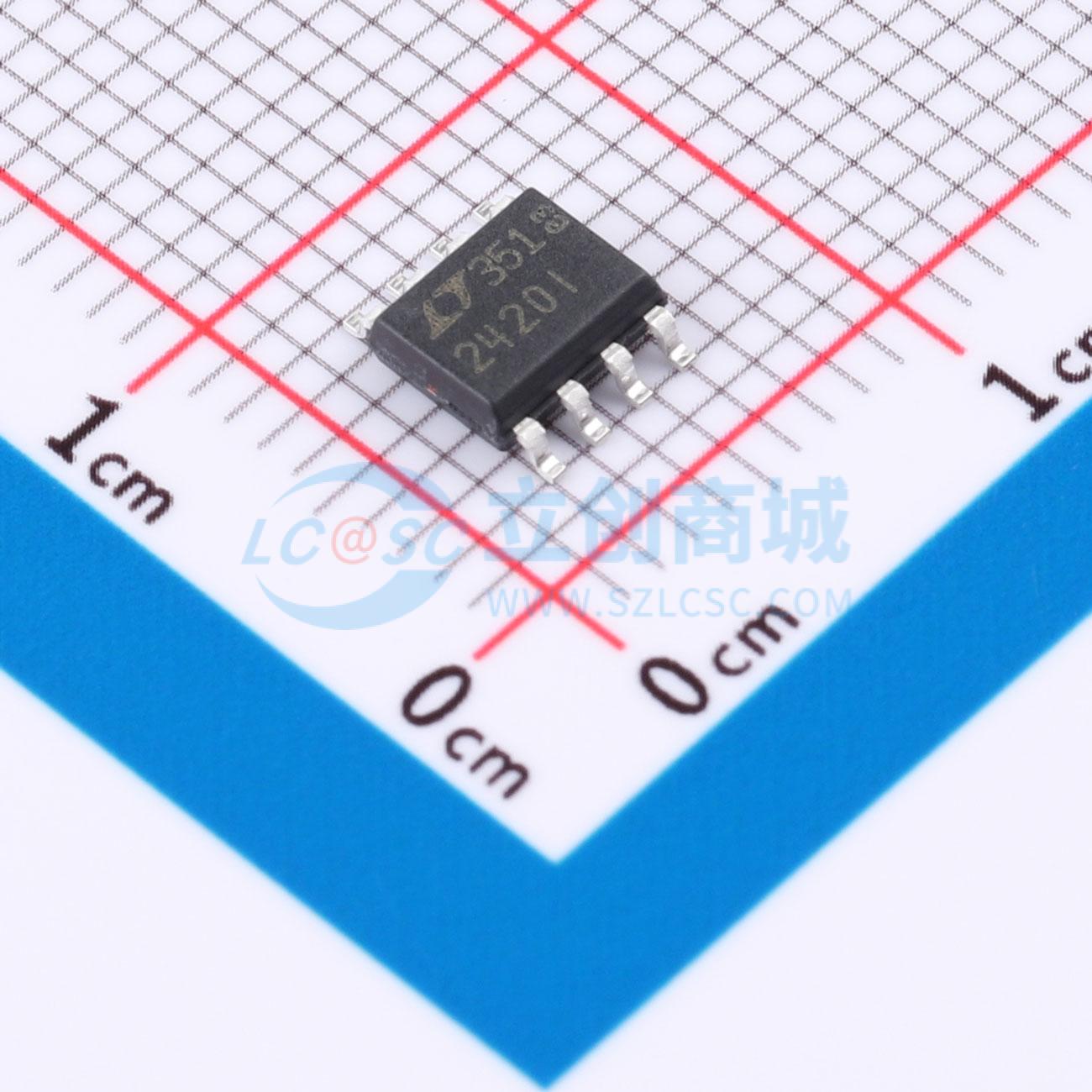

温馨提醒：图片仅供参考，商品以实物为准

LTC2420IS8#TRPBF

采用 SO-8 封装的 20 位、微功率、No Latency ∆Σ™ ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 20位ADC，8ppmINL，1.2ppm噪声，2.7V至5.5V供电
品牌名称: ADI(亚德诺)
商品型号: LTC2420IS8#TRPBF
商品编号: C680666
商品封装: SO-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

LTC2420是一款微功耗20位A/D转换器，集成振荡器，积分非线性（INL）为8ppm，均方根（RMS）噪声为1.2ppm，工作电压范围为2.7V至5.5V。它采用Δ-Σ技术，提供数字滤波器，适用于多路复用应用，每个周期均可完成数据处理。通过单引脚配置，LTC2420可实现50Hz/60Hz ±2%频率下优于110dB的抑制比，也可由外部振荡器驱动，实现用户自定义的1Hz至800Hz抑制频率。内部振荡器无需外部频率设置组件。该转换器可接受0.1V至VCC的任意外部参考电压。LTC2420的输入转换范围扩展至-12.5% VREF至112.5% VREF，可有效解决前置传感器或信号调理电路的失调和超量程问题。 LTC2420通过灵活的三线数字接口通信，兼容SPI和MICROWIRE协议。

商品特性

SO-8封装的20位ADC
积分非线性（INL）为8ppm，20位无丢码
满量程误差为4ppm
失调误差为0.5ppm
噪声为1.2ppm
数字滤波器单周期稳定。即使输入阶跃变化，每次转换依然准确
快速模式：100sps时，16位噪声，12位总非调整误差（TUE）
内部振荡器，无需外部组件
50Hz/60Hz陷波滤波器，最小抑制比110dB
参考输入电压：0.1V至VCC
动态零位，扩展输入范围可承受12.5%的超量程和欠量程
单电源2.7V至5.5V供电
低电源电流（200μA）和自动关断功能
引脚与24位LTC2400兼容

应用领域

体重秤
直接温度测量
气体分析仪
应变计传感器
仪器仪表
数据采集
工业过程控制
4位数字电压表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	20位
	采样率	7.5Hz
	通道数	1

	属性	参数值
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	-
	工作温度	-40℃~+85℃
