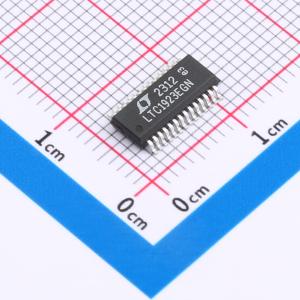

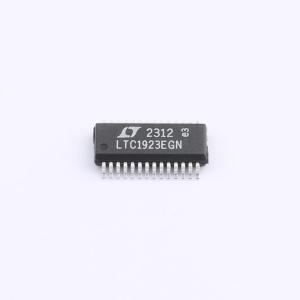

温馨提醒：图片仅供参考，商品以实物为准

LTC1923EGN#TRPBF

高效率热电冷却器控制器

描述: 是一款脉冲宽度调制器，适用于需要单向或双向驱动电路的热电冷却器（TEC）或加热器应用。所有必要的控制电路和两组互补输出驱动器集成在一起，以驱动全桥，为TEC提供高效的双向电流。只需添加几个外部组件，即可轻松实现精确的温度控制回路，以稳定激光二极管系统的温度，可实现典型的温度设定点精度为 0.1°C。增加一个仪表放大器前端可实现 0.01°C 的设定点稳定性。
品牌名称: ADI(亚德诺)
商品型号: LTC1923EGN#TRPBF
商品编号: C679047
商品封装: SSOP-28-150mil
包装方式: 编带
商品毛重: 0.234克(g)

商品参数

参数完善中

商品概述

LTC1923是一种脉宽调制器，适用于需要单向或双向驱动电路的热电冷却器（TEC）或加热器应用。LTC1923集成了所有必要的控制电路和两组互补输出驱动器，用于驱动全桥，提供一种有效的双向电流流向TEC的方式。只需添加少量外部组件，即可轻松实现精确的温度控制环路，以稳定激光二极管系统的温度。使用LTC1923可以达到0.1℃的典型温度设定点精度。通过增加一个仪表放大器前端，可以实现0.01℃的设定点稳定性。

该部件具有独立可调的加热和冷却逐脉冲电流限制、用于受控启动的软启动、输出变化率控制以减少系统噪声、差分电流检测和电压放大器以及一系列辅助电路，用以保护激光器并提供冗余系统监控。

应用领域

基于激光的光纤链路
医疗仪器
CPU温度调节器

数据手册PDF

放大查看下载PDF
