温馨提醒：图片仅供参考，商品以实物为准

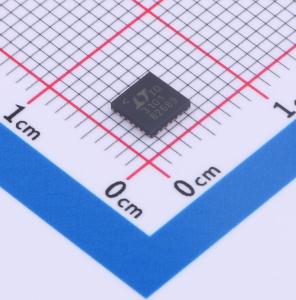

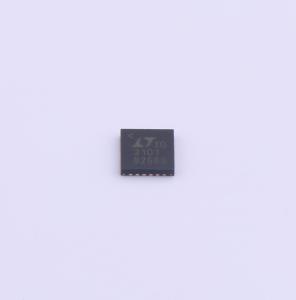

LTC3101EUF#PBF

宽 VIN 范围、多输出 DC/DC 转换器和 PowerPath 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC3101EUF#PBF
商品编号: C684010
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.22克(g)

商品参数

商品概述

LTC3101 是一种适用于低功耗便携式设备的完整电源管理解决方案。它提供了三个高效率的开关 DC/DC 转换器，当有 USB 或墙适配器电源可用时，可以无缝地从电池切换到这些电源。一个同步升降压调节器提供了完全的灵活性，允许使用单个锂离子/聚合物电池、2 到 3 节 AA 电池、USB 端口或任何其他工作在 1.8V 至 5.5V 之间的电源进行操作。

两个始终工作的输出，一个是 50mA 的 LDO 和一个跟踪较高电压输入电源的 200mA MAx 输出，为关键功能或额外的外部调节器提供电源。闪存卡可以直接从受保护的 100mA 热插拔输出供电。按钮控制逻辑和可编程持续时间的微处理器复位生成器简化了与微处理器的接口，而内部排序和独立的使能引脚提供了灵活的上电选项。LTC3101 采用低剖面（0.75mm）24 引脚 4mm x 4mm QFN 封装。

商品特性

低损耗PowerPath控制：从电池到USB或电源适配器供电的无缝、自动切换
宽VIN范围：1.81至5.5V
升降压VOUT：1.5V至5.25V
当VIN ≥ 1.8V时，升降压产生300mA下的3.3V；当VIN ≥ 3V时，升降压产生800mA下的3.3V
双350mA降压稳压器，VOUT：0.6V至VIN
爆发模式操作下的38μA静态电流
1.8V, 50mA始终开启的低压差稳压器
受保护的100mA热插拔输出
按钮开关控制
限流200mA最大输出
可编程上电顺序
24引脚4mm x 4mm x 0.75mm QFN封装

应用领域

超便携式数字视频相机
个人手持GPS导航仪
便携式医疗仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(91个/管，最小起订量 1 个)

个

起订量：1 个91个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	-
	输出电流	-
	开关频率	1.02MHz~1.52MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
