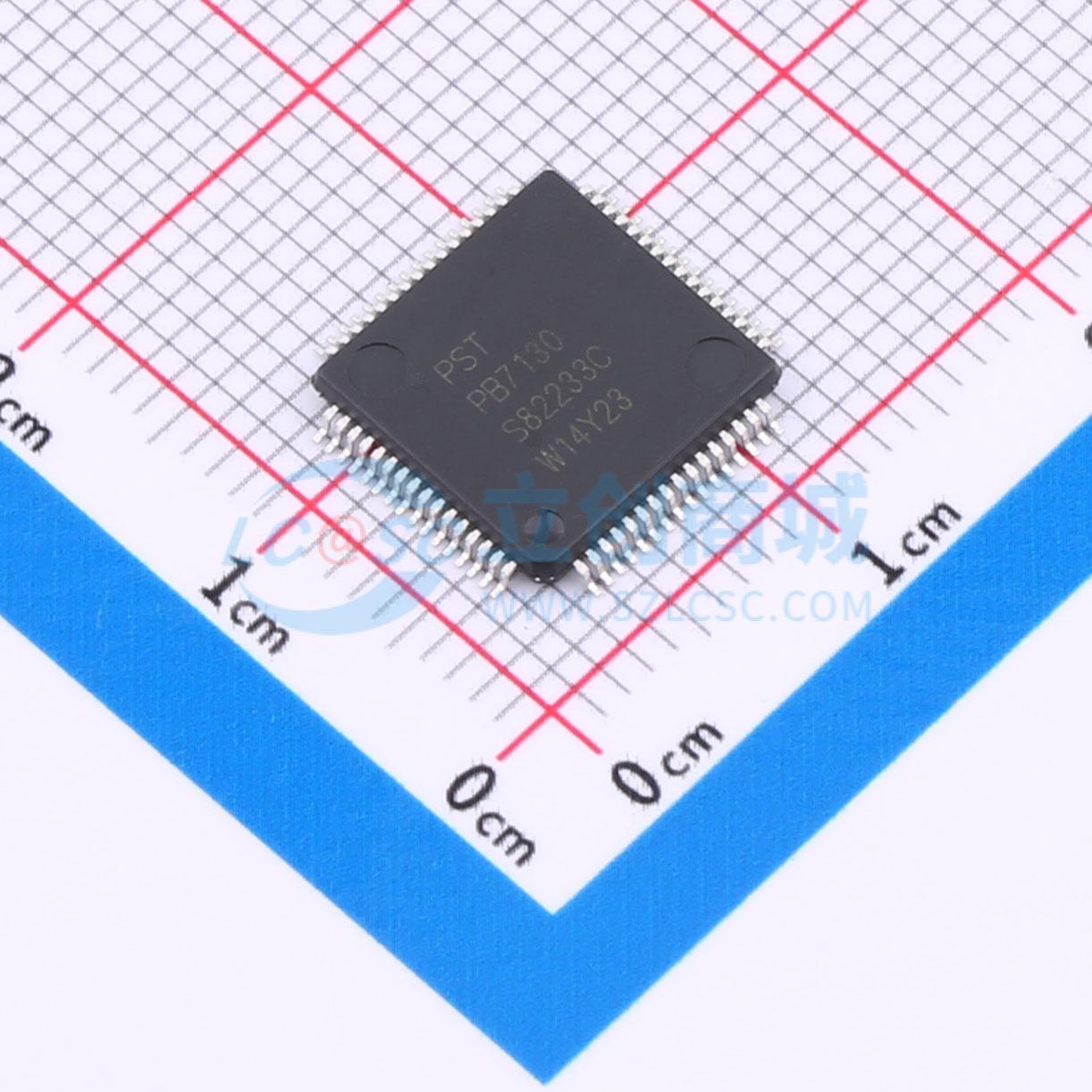

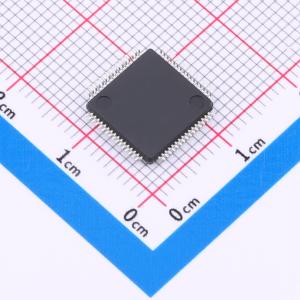

PB7130

PB7130 为多串锂电池管理芯片，可支持 5~13 串电芯应用。用于执行电池组的测量（单元电压，电流，电池组温度），保护（控制充放电 MOS）和均衡功能。单节电芯单元电压测量范围 0 - 5V，适用于大多数锂电池。 内置 VADC 模块，提供电压、温度和快速电流测量。内置 CADC 模块用于采集电流，用于库仑计方式的高精度 SOC 计量。同时提供多种电流，电压，温度，充放电保护，提供 4 个充放电 MOS 控制引脚。 支持内部大电流均衡功能，单通道均衡电流可达 100mA，支持多单元均衡同时开启，支持多种智能均衡方式。 支持 MCU 直连的菊花链连接通讯模式，最多 32 组器件链接，可直接使用高压电容进行 AFE 级联。 系统内部提供强大的自动调度系统，包含了配置定时测量和实时保护，通过中断引脚上报 MCU，可极大的节省系统资源和功耗。提供多种低功耗睡眠模式。静置状态下，过流、短路保护等功能继续工作，可自动检测电流和充电器插入，进入正常工作模式。深睡眠模式下，可做到极低功耗的系统状态保持。

• 工作电压范围：12 - 81V
• 工作温度范围：-40°C ~ +125°C
• 关机模式功耗：2μA
• 深睡模式功耗：5μA（数据保持）
• 工作模式功耗：50 - 150μA
• 支持 5 - 13 串电芯，8 路用于热敏电阻或外部电压测量的辅助模拟输入
• 电压和快速电流高精度测量：16bit VADC - +/-2mV @ 25°C，Vcell = 3.6V - +/-5mV @ -20~85°C - +/-10mV @ -40~125°C
• 16bit 电流积分 CADC - 125mS/250mS 库仑计电流测量 - +/-8uV @ 25°C
• 丰富的均衡功能 - 支持高达 100mA 的内部均衡电流 - 基于电芯单元压差的自动均衡策略
• DSG, CHG, PCHG, PDSG 独立驱动
• 自动保护恢复策略
• 自动预充预放策略
• 充电器检测功能，负载检测功能
• 支持 AFE 独立保护模式
• 支持静置状态下低功耗保护策略
• 小电流唤醒和充电器插入唤醒
• 最快 2M 的 SPI 通信，独立中断引脚
• 菊花链级联支持开启调度自动进行数据测量
• 系统保护 - 电芯过压保护和锁定、欠压保护 - 充电高低温保护 - 放电高低温保护 - MOS 高温保护 - 充电过流保护 - 放电过流一级、二级、三级保护和锁定 - 放电短路保护、锁定 - 看门狗保护 ~ 系统故障检测 - 电芯高低电压二次保护 - 测量线开路检测 - MOS 故障检测 - 电池包电压压差过大检测

• 电动自行车
• 电动摩托车
• 电动工具
• 通信
• 家庭和风光储能等 5~13 串锂电芯 BMS 系统
