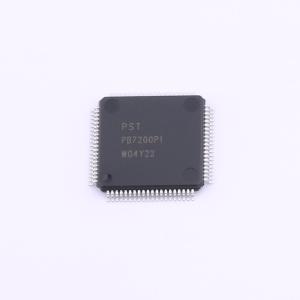

PB7200

20串锂电池管理模拟前端芯片AFE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 仅支持单片，支持5-20串锂电池管理模拟前端芯片
品牌名称: PST(鹏申)
商品型号: PB7200
商品编号: C6152611
商品封装: LQFP-80
包装方式: 托盘
商品毛重: 4.516克(g)

商品参数

商品概述

PB7200为多串锂电池管理芯片，可支持5~20串电芯应用。用于执行电池组的测量（单元电压，电流，电池组温度），保护（控制充放电MOS）和均衡功能。单节电芯单元电压测量范围0 - 5V，适用于大多数锂电池。内置VADC模块，提供电压、温度和快速电流测量。内置CADC模块用于采集电流，用于库仑计方式的高精度SOC计量。同时提供多种电流，电压，温度，充放电保护，提供4个充放电MOS控制引脚。支持MCU直连的菊花链连接通讯模式，最多32组器件链接，可直接使用高压电容进行AFE级联。系统内部提供强大的自动调度系统，包含了配置定时测量和实时保护，通过中断引脚上报MCU，可极大的节省系统资源和功耗。提供多种低功耗睡眠模式。静置调度下，过流、短路保护等功能继续工作，可自动检测电流和充电器/负载插入，退出静置调度，进入正常工作模式。深睡眠模式下，可做到极低功耗的系统状态保持。

商品特性

工作电压范围：12 - 95V
工作温度范围：-40°C ~ +125°C
关机模式功耗：2μA
睡眠模式功耗：5μA（数据保持）
工作模式功耗：50 - 150μA
支持5 - 20串电芯，10个用于热敏电阻电压测量的辅助模拟输入
电压和快速电流高精度测量：16bit VADC - +/-3mV @ 25°C，Vcell = 3.6V - +/-7mV @ -20~85°C - +/-10mV @ -40~125°C
16bit电流积分CADC - 62.5mS/125mS/250mS库仑计电流测量 - +/-8uV @ 25°C
丰富的均衡功能 - 基于电芯单元压差的自动均衡策略
DSG, CHG, PCHG, PDSG独立驱动
自动保护恢复策略
自动预充预放策略
充电器检测功能，负载检测功能
支持AFE独立保护模式
支持静置状态下低功耗保护策略
小电流唤醒和充电器插入唤醒
最快2M的SPI通信，独立中断引脚
菊花链级联支持开启调度自动进行数据测量
系统保护 - 电芯过压保护和锁定、欠压保护
充电高低温保护
放电高低温保护
MOS高温保护
充电过流保护
放电过流一级、二级、三级保护和锁定
放电短路保护、锁定
看门狗保护
系统故障检测 - 电芯高低电压二次保护
测量线开路检测
MOS故障检测
电池包电压压差过大检测

应用领域

电动自行车
电动摩托车
电动工具
通信
家庭和风光储能等5~20串锂电芯BMS系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	12V~95V
	充电饱和电压	-
	放电截止电压	2.8V
	电池类型	-

	属性	参数值
	电池节数	5~20
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	2uA
	接口类型	SPI
