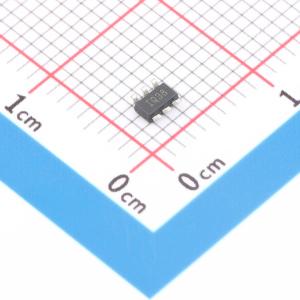

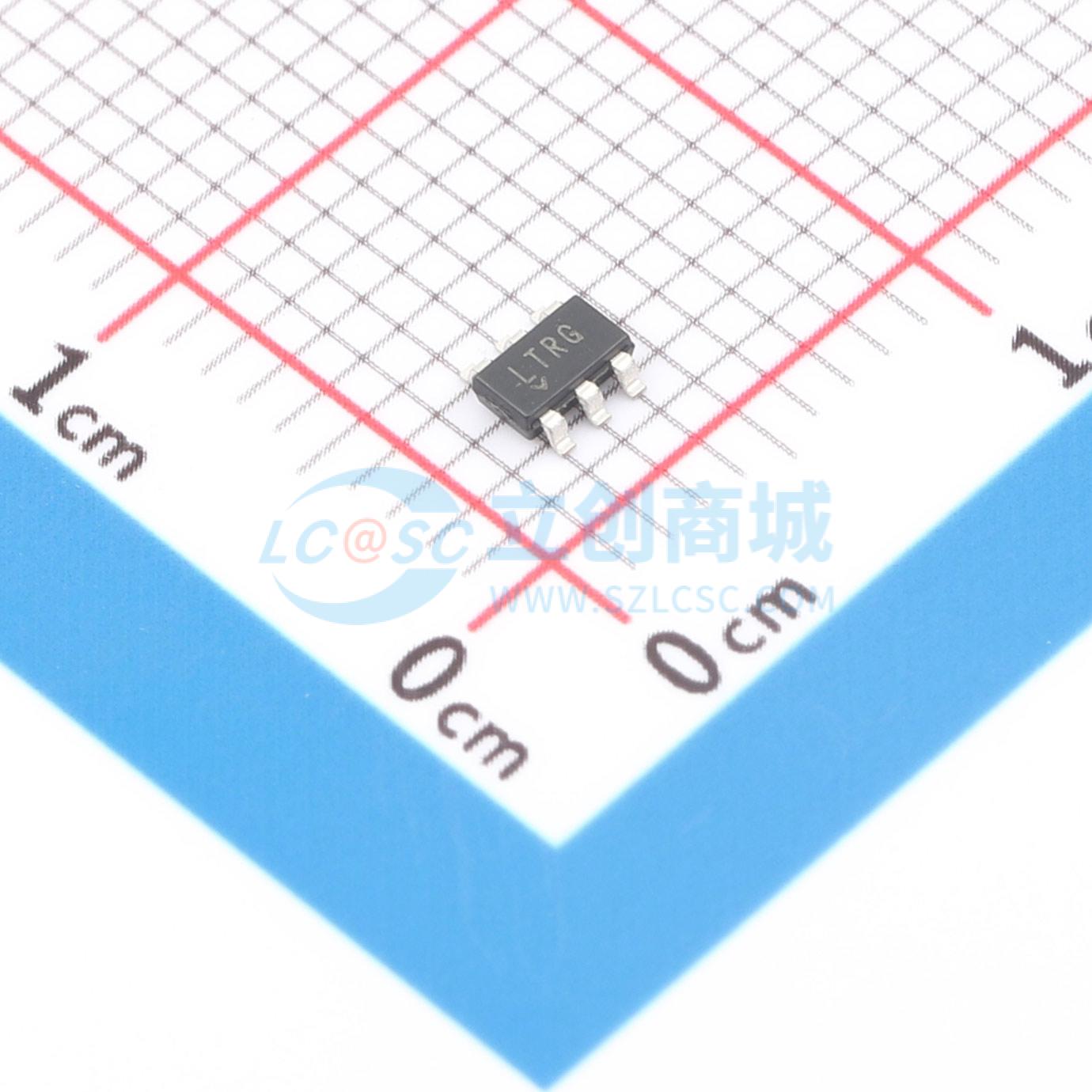

LTC1734ES6-4.2#TRMPBF
采用 ThinSOT 封装的锂离子线性电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC1734 是一款低成本、单节、恒流/恒压锂离子电池充电控制器。与少量外部元件配合使用时，采用 TSOT - 23 封装可构成一款体积非常小、低成本的单节锂离子电池充电器。LTC1734 有 4.1V 和 4.2V 两种版本，精度为 1%
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1734ES6-4.2#TRMPBF
- 商品编号
- C674434
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.55V~8V | |
| 最大充电电流 | 770mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 670uA |
商品概述
LTC1734是一款低成本、单节、恒流/恒压锂离子电池充电控制器。与少量外部元件配合使用时，TSOT - 23封装可构成一个非常小巧、低成本的单节锂离子电池充电器。 LTC1734有4.1V和4.2V两种版本，精度为1%。通过在PROG引脚和地之间连接一个外部电阻来设置恒定电流。手动关断可通过使编程电阻浮空来实现，而移除输入电源则会自动使LTC1734进入睡眠模式。关断和睡眠模式下，电池的电流消耗几乎为零。 可通过PROG引脚上的电压监测充电电流，使微控制器或ADC能够读取电流并确定何时终止充电周期。输出驱动器具有电流限制和热保护功能，可防止LTC1734在安全范围外工作。无需外部阻塞二极管。 LTC1734还可作为通用电流源，或通过外部终止电路为镍镉（NiCd）和镍氢（NiMH）电池充电。
商品特性
- 薄型（1mm）ThinSOT封装
- 无需阻塞二极管
- 无需检测电阻
- 预设电压精度为1%：4.1V或4.2V
- 用于充电终止的充电电流监测输出
- 可编程充电电流：200mA至700mA
- 移除输入电源时自动进入睡眠模式
- 手动关断
- 关断时电池漏电流极小
- 欠压锁定
- 过流/过温自保护
应用领域
- 手机
- 手持电脑
- 数码相机
- 充电座和托架
- 低成本、小尺寸充电器
- 可编程电流源
