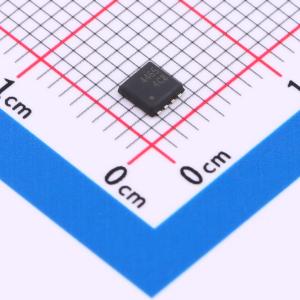

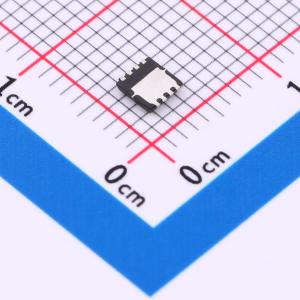

温馨提醒：图片仅供参考，商品以实物为准
PJQ4465AP-AU_R2_000A1
1个P沟道 耐压:60V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)，VGS@-10V，ID@-5A < 48mΩ。 RDS(ON)，VGS@-4.5V，ID@-3A < 65mΩ。 高开关速度。 低栅极电荷。 低反向传输电容。 通过AEC-Q101认证。 符合欧盟RoHS 2.0标准的无铅产品。 符合IEC 61249标准的绿色模塑料
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJQ4465AP-AU_R2_000A1
- 商品编号
- C6147631
- 商品封装
- DFN3333-8
- 包装方式
- 编带
- 商品毛重
- 0.1114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 40mΩ@10V；55mΩ@4.5V | |
| 耗散功率(Pd) | 20W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.256nF | |
| 反向传输电容(Crss) | 59pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 87pF |
商品特性
- 当VGS为 - 10 V、ID为 - 5 A时，RDS(ON) < 48 mΩ
- 当VGS为 - 4.5 V、ID为 - 3 A时，RDS(ON) < 65 mΩ
- 高开关速度
- 低栅极电荷
- 低反向传输电容
- 通过AEC-Q101认证
- 符合欧盟RoHS 2.0标准的无铅产品
- 符合IEC 61249标准的环保模塑料
