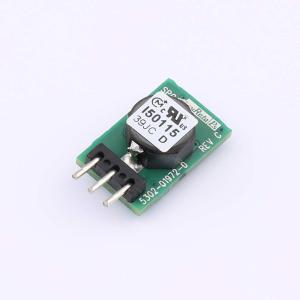

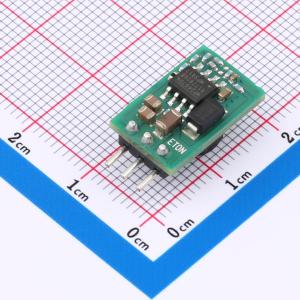

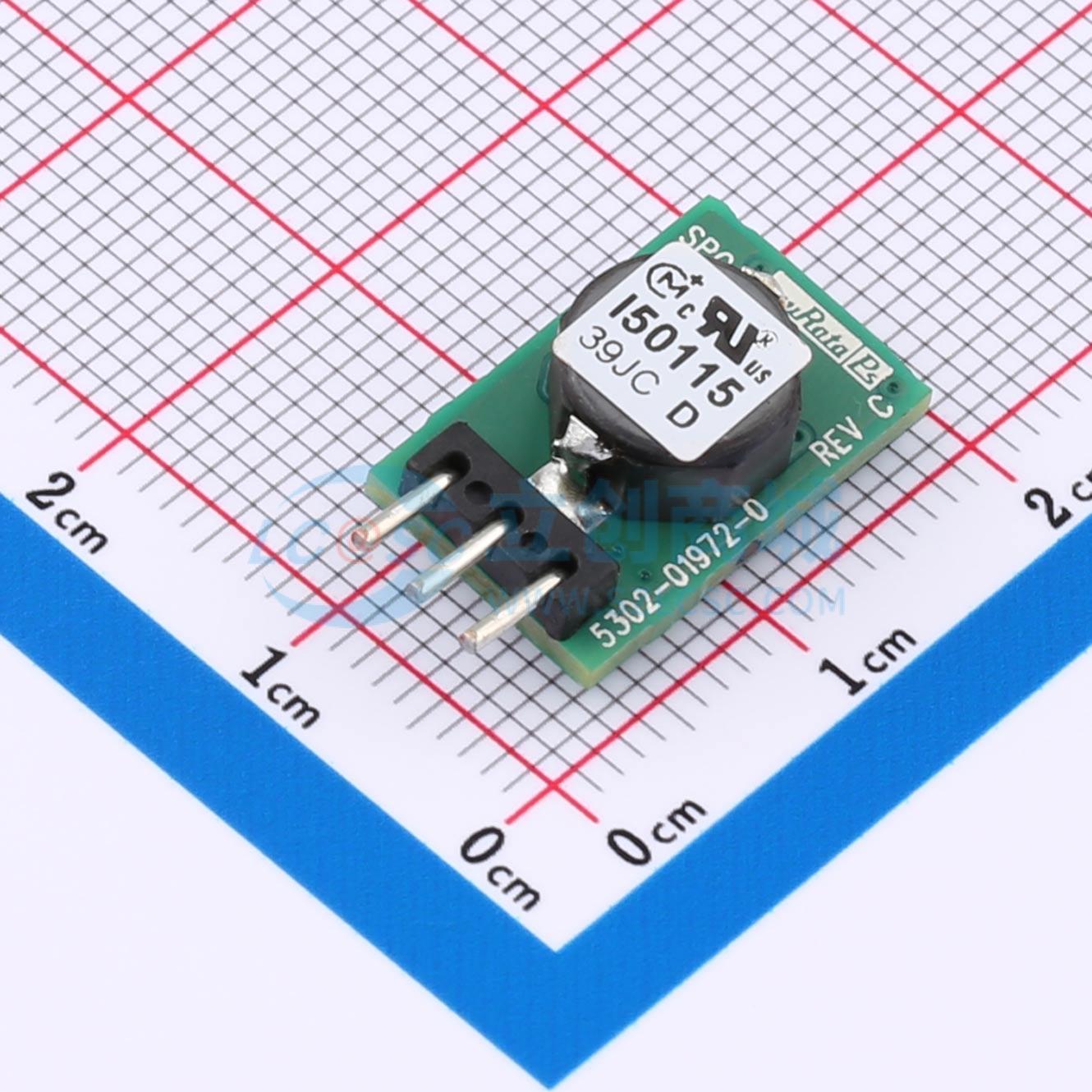

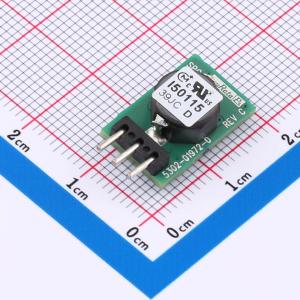

OKI-78SR-5/1.5-W36-C
降压型 7V~36V 5V 1.5A 8W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OKI78SR系列采用0.41x0.65英寸（10.4x16.5毫米）单列直插式封装（SIP）模块制造，是用于嵌入式应用的非隔离式开关稳压器（SR）DC-DC电源转换器。这些固定单输出转换器可在用电现场直接实现精确稳压和高效转换，可直接替代TO-220封装的78xx系列线性稳压器。通常，无需额外的外部元件。该系列提供三种标称输出电压（3.3、5和12VDC），最大输出电流可达1.5安培。基于固定频率降压开关拓扑结构，高效率意味着发热量极低且电气噪声小，无需外部元件。3.3V和5V输出型号具有7至36伏直流的超宽输入范围，12V输出型号的输入电压范围为15至36V。保护功能包括短路电流限制保护。OKI-78SR的设计符合所有标准认证要求。产品默认符合RoHS（无铅）有害物质规范。
- 品牌名称
- muRata(村田)
- 商品型号
- OKI-78SR-5/1.5-W36-C
- 商品编号
- C6134431
- 商品封装
- SIP-3
- 包装方式
- 托盘
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 8W | |
| 工作电压(Vin) | 7V~36V | |
| 转换效率 | 90.5% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 1.5A | |
| 最大容性负载 | 3300uF |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 500kHz | |
| 静态电流(Iq) | 5mA | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 10.4mm | |
| 宽度 | 16.5mm | |
| 高度 | 8.64mm |
商品概述
OKI78SR系列采用0.41x0.65英寸（10.4x16.5毫米）单列直插式封装（SIP）模块制造，是用于嵌入式应用的非隔离式开关稳压器（SR）DC-DC电源转换器。这些固定单输出转换器可在用电现场直接实现精确稳压和高效转换，可直接替代TO-220封装的78xx系列线性稳压器。通常，无需额外的外部元件。 该系列提供三种标称输出电压（3.3、5和12VDC），最大输出电流可达1.5安培。基于固定频率降压开关拓扑结构，高效率意味着发热量极低且电气噪声小，无需外部元件。3.3V和5V输出型号具有7至36伏直流的超宽输入范围，12V输出型号的输入电压范围为15至36V。 保护功能包括短路电流限制保护。OKI-78SR的设计符合所有标准认证要求。产品默认符合RoHS（无铅）有害物质规范。
