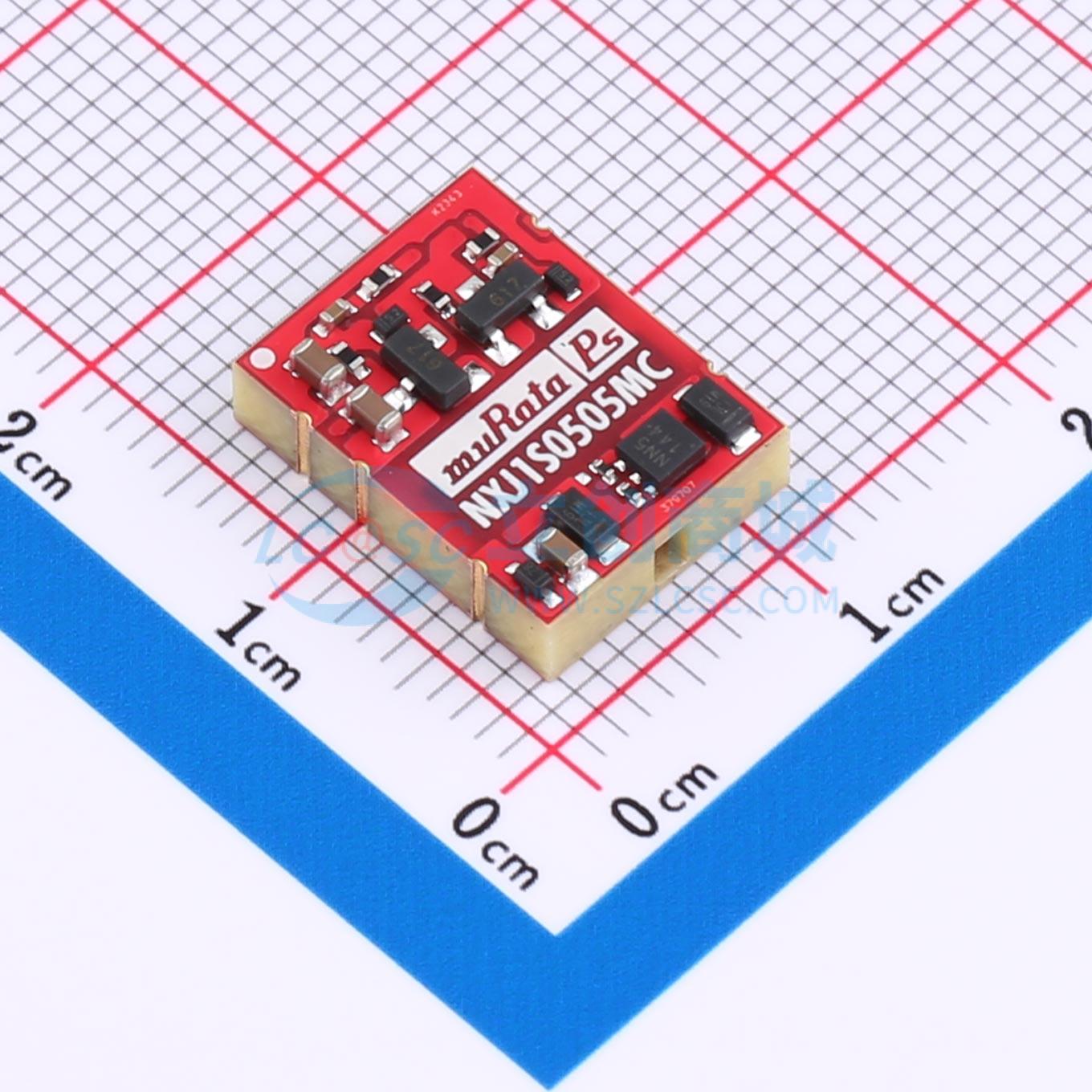

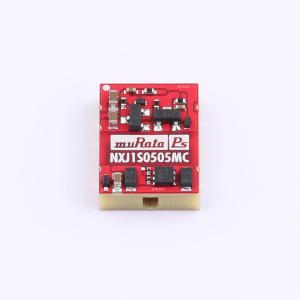

NXJ1S0505MC-R7

隔离式1W单输出开关模式（SM）DC-DC转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NXJ1系列是一款新型低成本、薄型、全自动化制造的表面贴装DC-DC转换器。NXJ1系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检测的iLGA封装中提高了产品可靠性和性能重复性。NXJ1系列的行业标准引脚布局与现有设计兼容
品牌名称: muRata(村田)
商品型号: NXJ1S0505MC-R7
商品编号: C6134339
商品封装: SMD-5P,13.7x10.5mm
包装方式: 编带
商品毛重: 1.46克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	类型	-
	输出通道数	1
	输出功率	1W
	工作电压(Vin)	4.5V~5.5V
	转换效率	73.5%
	输出电压(Vout)	5V
	输出电流(最大值)	200mA
	最大容性负载	-
	隔离电压(Vrms)	4.2kV

商品概述

NXJ1系列是一系列新型的低成本、薄型、全自动化制造的表面贴装DC-DC转换器。NXJ1系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检查的iLGA封装中提高了产品可靠性和性能重复性。NXJ1系列的行业标准引脚布局与现有设计兼容。NXJ1系列的湿度敏感度等级（MSL）为2级，并且符合J-STD-020标准，可承受260℃的峰值回流焊温度。

商品特性

低成本
薄型
全自动化制造
基板嵌入式变压器
无卤、可检查的iLGA封装
提高产品可靠性和性能重复性
行业标准引脚布局，与现有设计兼容
湿度敏感度等级（MSL）为2级
符合J-STD-020标准，可承受260℃的峰值回流焊温度

数据手册PDF

放大查看下载PDF

	属性	参数值
	功能特性	短路保护
	工作温度	-40℃~+110℃
	开关频率	205kHz
	静态电流	-
	纹波噪声	20mVp-p
	长度	13.72mm
	宽度	-
	高度	-
	稳压类型	-
