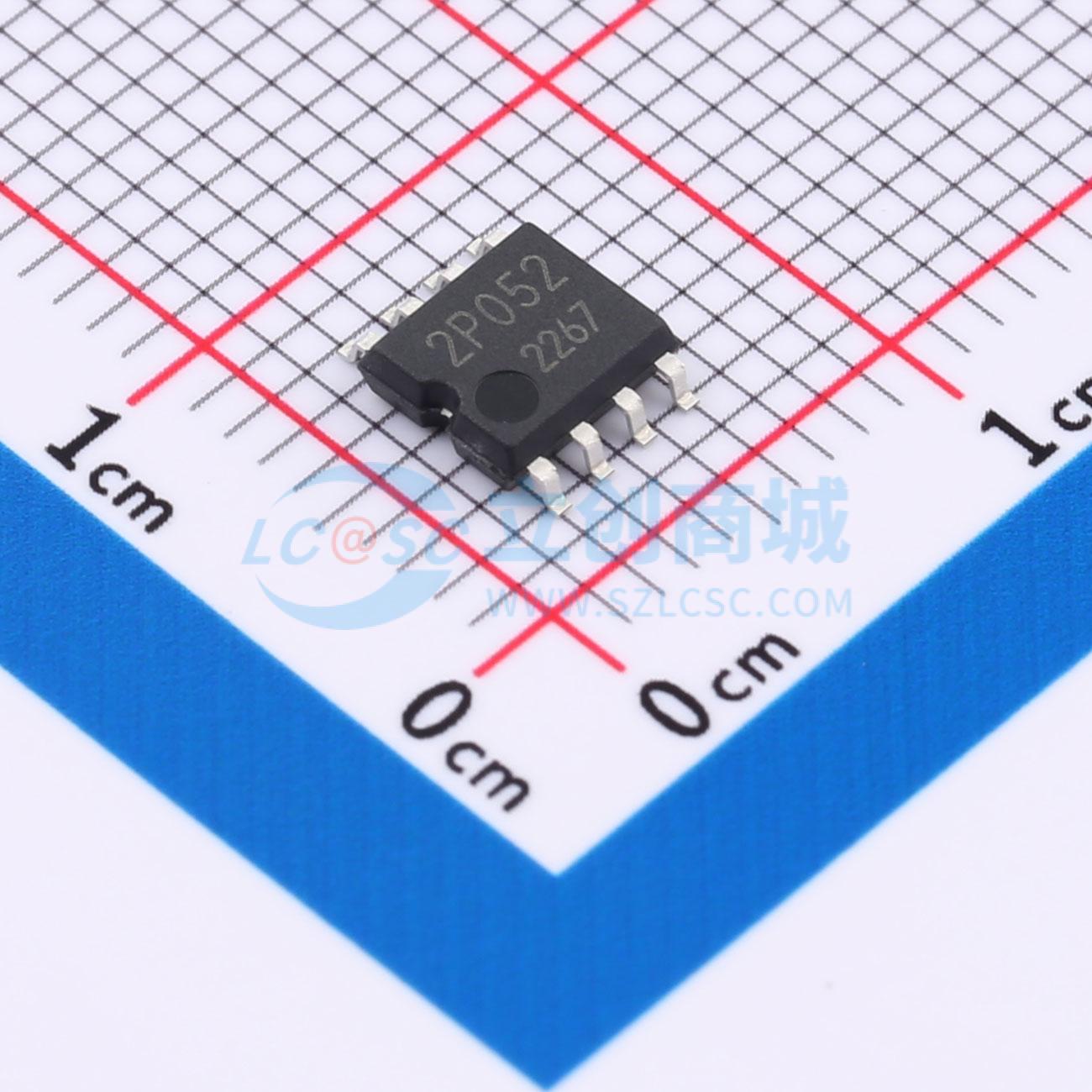

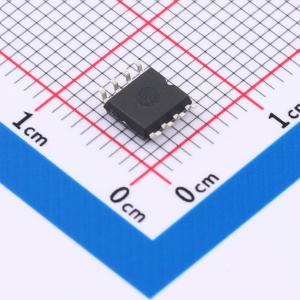

温馨提醒：图片仅供参考，商品以实物为准
BM2P052F-GE2
PWM类型DC/DC转换器IC，内置650V MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- BM2P052F是一款PWM类型的DC/DC转换器,具有内置650V MOSFET,支持隔离和非隔离设备,适用于低功耗电气转换器。该芯片具有65kHz的开关频率,轻载时频率降低以提高效率。内置650V启动电路和过压保护功能,具有多种保护机制,包括欠压保护、过流保护等。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM2P052F-GE2
- 商品编号
- C6132038
- 商品封装
- SOIC-8-175mil
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.9V~26V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | 2.6A | |
| 耗散功率(Pd) | 563mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 晶体管耐压 | 650V | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | PWM 调制 | |
| 反馈方式 | 副边反馈 |
商品概述
用于AC/DC的PWM型DC/DC转换器（BM2PXX2F）为所有包含电源插座的产品提供了最佳系统。 BM2PXX2F支持隔离和非隔离设备，可简化各类低功率电转换器的设计。 BM2PXX2F内置耐受650V的高压启动电路，有助于降低功耗。 通过将电流检测电阻器作为外部设备，可实现更高的设计自由度。由于采用电流模式控制，每个周期都会限制电流，在带宽和瞬态响应方面表现出色。 开关频率为65kHz。在轻载时，开关频率降低，可实现高效率。 由于BM2PXX2F集成了开关MOSFET，因此设计简便。
商品特性
- PWM频率：65kHz
- PWM电流模式方法
- 轻载时突发模式运行
- 频率降低功能
- 内置650V启动电路
- 内置650V开关MOSFET
- VCC引脚欠压保护、VCC引脚过压保护
- SOURCE引脚开路保护
- SOURCE引脚短路保护
- SOURCE引脚前沿消隐功能
- 逐周期过流保护电路
- 软启动
- 次级过流保护电路
- BR引脚交流输入低压保护
- BR引脚交流输入高压保护
应用领域
- 交流适配器
- 家用电器（吸尘器、加湿器、空气净化器、空调、IH电饭煲、电饭煲等）
