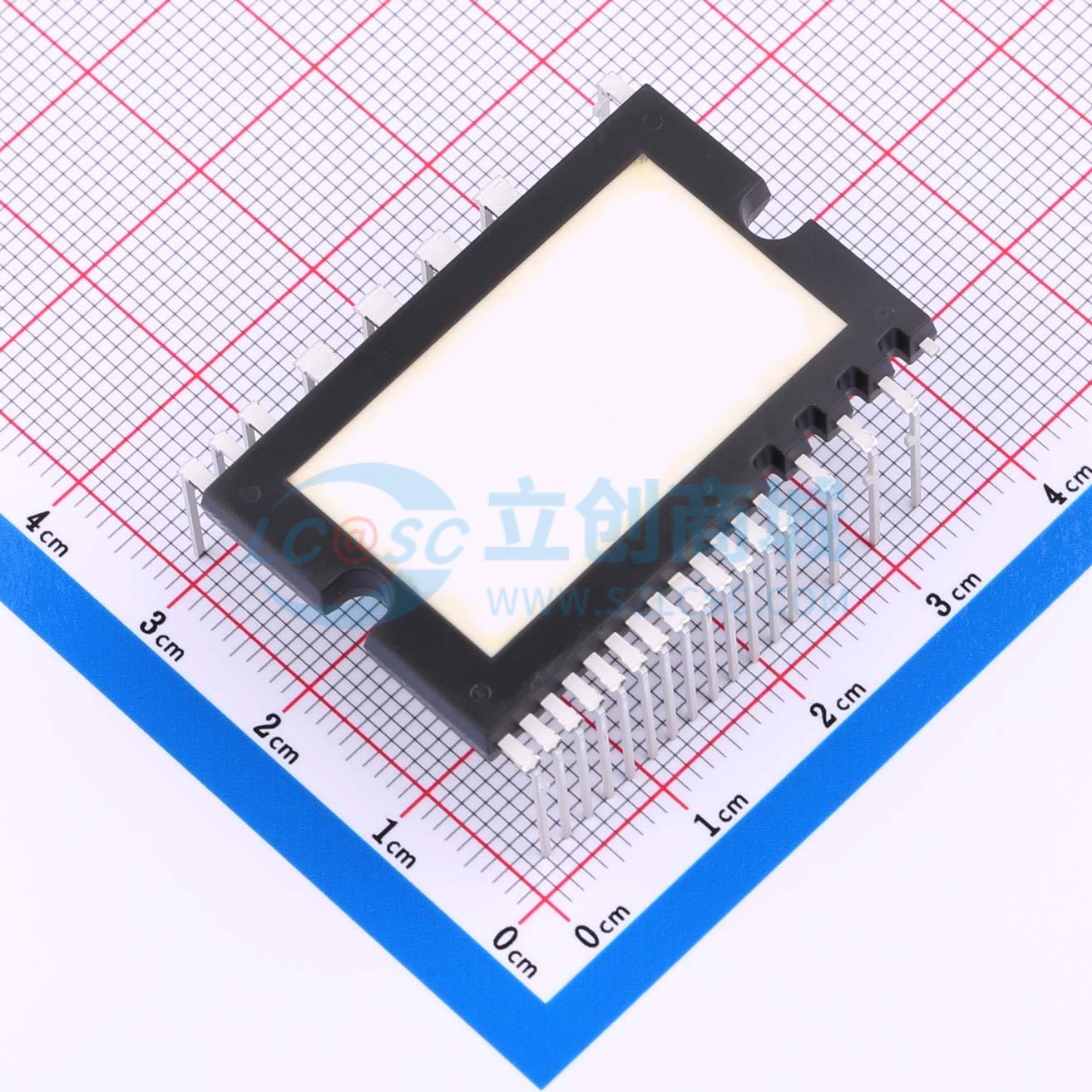

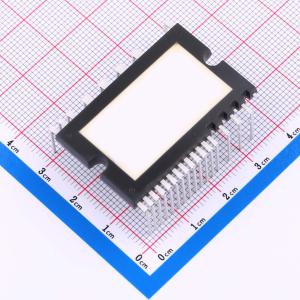

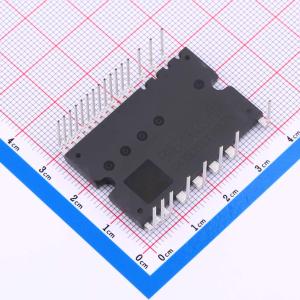

BM63963S-VA
600V IGBT智能功率模块（IPM）用于高速开关驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM63963S-VA
- 商品编号
- C6132046
- 商品封装
- PowerDIP-25-28.8mm
- 包装方式
- 管装
- 商品毛重
- 26.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13V~18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 33W | |
| 静态电流(Iq) | 1.2mA | |
| 工作温度 | -25℃~+125℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | - |
商品概述
BM63963S-VA/-VC是一款智能功率模块，由栅极驱动器、自举二极管、IGBT和续流二极管组成。采用了专为高速开关驱动（如洗衣机或风扇电机）优化的低开关损耗IGBT。
商品特性
- 三相直流/交流逆变器
- 600V/10A
- 低端IGBT开集电极
- 内置自举二极管
- 高端IGBT栅极驱动器（HVIC）：采用SOI（绝缘体上硅）工艺、驱动电路、高压电平转换、自举二极管电流限制、控制电源欠压锁定（UVLO）
- 低端IGBT栅极驱动器（LVIC）：驱动电路、短路电流保护（SCP）、控制电源欠压锁定（UVLO）、通过模拟信号输出温度（VOT）
- 对应SCP（低端IGBT）、UVLO故障的故障信号（LVIC）
- 输入接口3.3V、5V线路
- UL认证：文件编号E468261
应用领域
- 100~240Vrms交流（直流电压：小于400V）级电机的高速开关驱动
- 洗衣机、风扇电机的高速开关驱动
