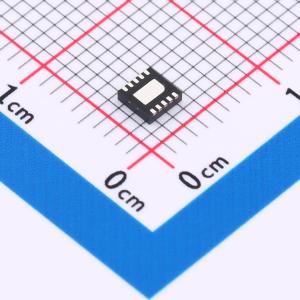

温馨提醒：图片仅供参考，商品以实物为准
BD3541NUV-E2
0.95V至VCC-1V，0.5A/1.0A 1通道超低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD3540NUV、BD3541NUV 是超低压差线性芯片组稳压器，可在极低的输入电源下工作。它们在低输入电压至低输出电压应用中表现出色。通过使用内置的 N 沟道功率 MOSFET（最大导通电阻 RON 为 400mΩ（典型值）、200mΩ（典型值）），可将输入 - 输出电压差降至最低
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD3541NUV-E2
- 商品编号
- C6130756
- 商品封装
- VFDFN-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.056667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 650mV~2.7V | |
| 输出电流 | 500mA；1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | - | |
| 特性 | 带使能；过流保护；软启动；过热保护 | |
| 工作温度 | -10℃~+100℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BD3540NUV、BD3541NUV是超低压差线性芯片组稳压器，可在极低的输入电源下工作。它们在低输入电压到低输出电压的应用中表现出色。通过使用内置的N沟道功率MOSFET（最大导通电阻分别为RON = 400mΩ（典型值）、200mΩ（典型值）），将输入 - 输出电压差降至最低。通过降低压差，稳压器可实现高输出电流（IOUTMAX = 0.5A至1.0A），从而减少转换损耗，使其性能可与开关稳压器及其功率晶体管、扼流圈和整流二极管组件相媲美。BD3540NUV、BD3541NUV采用了显著缩小尺寸的封装外形，可实现低成本设计。外部电阻可实现0.65V至2.7V之间的全范围输出电压配置，而NRCS（软启动）功能可实现可控的输出电压斜坡上升，可根据需要的电源时序进行编程。
商品特性
- 高精度电压稳压器（0.65V ±1%）
- 内置VCC欠压锁定电路
- NRCS（软启动）功能可降低浪涌电流的幅值
- 内置N沟道MOSFET驱动器，导通电阻低
- 内置限流电路
- 内置热关断（TSD）电路
- 可变输出
- 跟踪功能
应用领域
- 笔记本电脑
- 台式电脑
- 液晶电视
- DVD
- 数字家电
