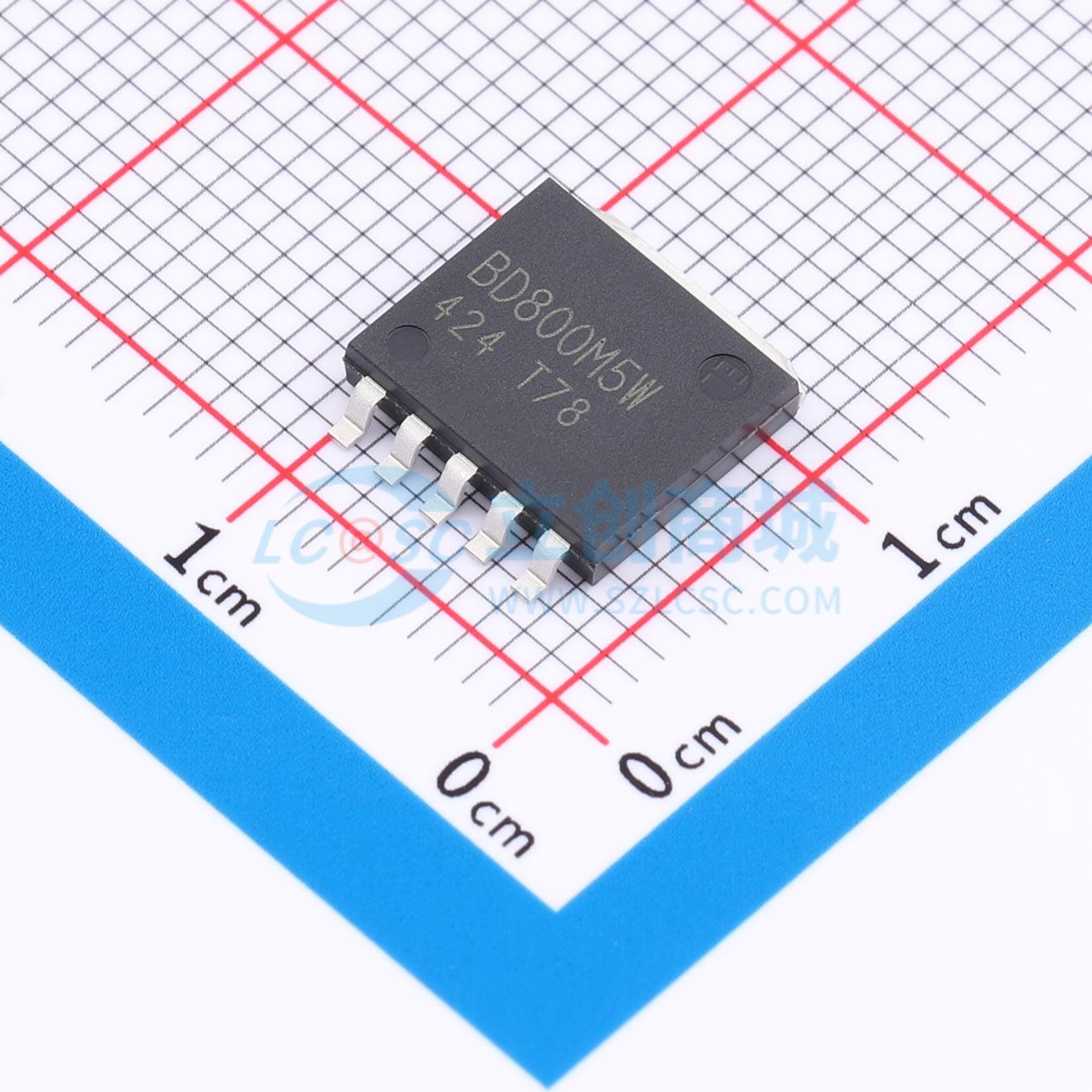

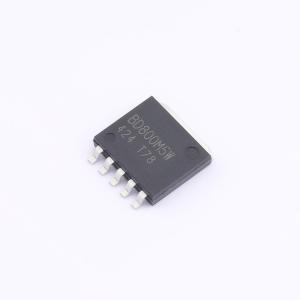

温馨提醒：图片仅供参考，商品以实物为准
BD800M5WHFP-CTR
汽车用500mA可调输出LDO稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD800M5WHFP-CTR
- 商品编号
- C6130805
- 商品封装
- TO-263-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 1.2V~16V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(500mA) | |
| 静态电流(Iq) | 17uA | |
| 功能特性 | 使能控制；过流保护；输出放电；热关断 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
BD800M5Wxxx - C系列是线性稳压器，专为各种汽车应用中的电源设计，属于低电流消耗产品。这些产品的绝对最大电压高达45V，输出电流可达500mA，且电流消耗低至17μA（典型值）。它们能够以非常高的精度调节输出，BD800M5WFPJ - C和BD800M5WHFP - C的精度为±2%，BD800M5WFP2 - C的精度为±2.6%。输出电压可通过连接到调节引脚的外部电阻分压器在1.2V至16V之间调节。因此，这些稳压器非常适合任何需要直接连接到电池且电流消耗低的应用。EN引脚的逻辑“高”电平可开启设备，相反，EN引脚的逻辑“低”输入可控制设备禁用。设备具有集成过流保护功能，可防止设备因短路或过载而损坏。这些产品还集成了热关断保护功能，以避免因过热而损坏。此外，低ESR陶瓷电容足以用于相位补偿。
商品特性
- 通过AEC - Q100认证（等级1）
- EN功能（输出关断功能）
- 过流保护（OCP）
- 热关断保护（TSD）
应用领域
- 动力系统
- 车身
- 音频系统
- 导航系统
