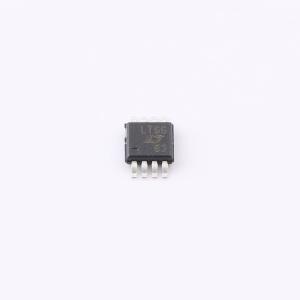

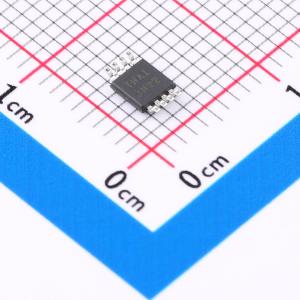

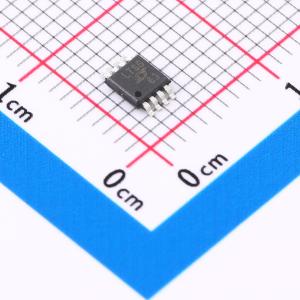

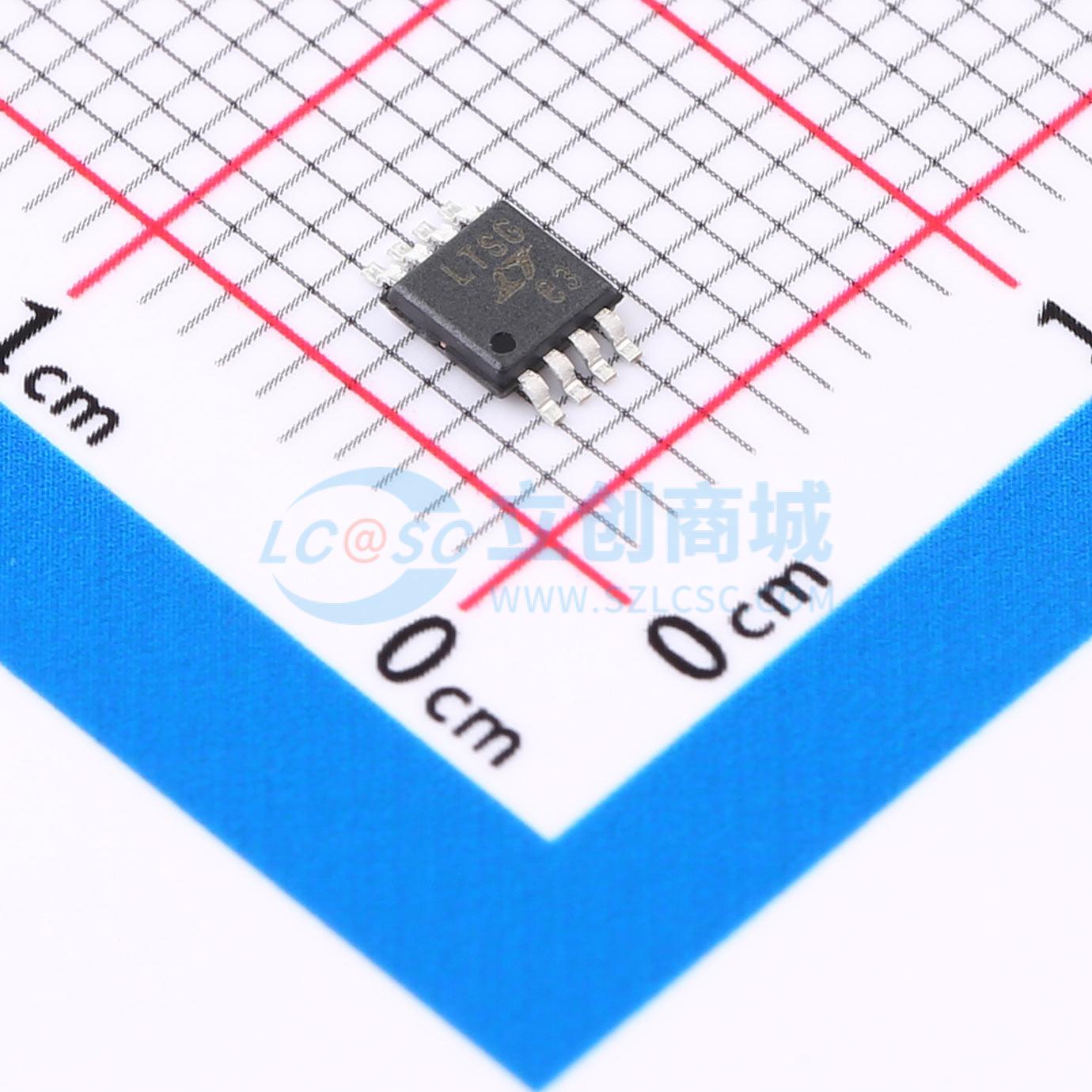

温馨提醒：图片仅供参考，商品以实物为准
LTC1693-5CMS8#PBF
高速单路 P 沟道 MOSFET 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 驱动功率P沟道MOSFET高速运行。1.5A的峰值输出电流可降低高栅极电容MOSFET的开关损耗。是一款带有输出极性选择引脚的单驱动器。MOSFET驱动器提供与VCC无关的CMOS输入阈值，典型迟滞为1.2V。它可以将输入逻辑信号上下电平转换为外部MOSFET的轨到轨VCC驱动。包含一个欠压锁定电路和一个热关断电路，若激活，将禁用外部P沟道MOSFET栅极驱动。采用8引脚MSOP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1693-5CMS8#PBF
- 商品编号
- C676442
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~13.2V | |
| 上升时间(tr) | 17.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 16.5ns | |
| 传播延迟 tpLH | 38ns | |
| 传播延迟 tpHL | 32ns | |
| 特性 | 欠压保护(UVP)；过热保护(OPT) | |
| 工作温度 | 0℃~+70℃ | |
| 输入高电平(VIH) | 2.2V~3.1V | |
| 输入低电平(VIL) | 1.1V~1.7V | |
| 静态电流(Iq) | 360uA |
商品概述
LTC1693 - 5可高速驱动功率P沟道MOSFET。1.5A的峰值输出电流可降低高栅极电容MOSFET的开关损耗。 LTC1693 - 5是一款带有输出极性选择引脚的单驱动器。该MOSFET驱动器提供与VCC无关的CMOS输入阈值，典型迟滞为1.2V。它可以将输入逻辑信号向上或向下电平转换为用于外部MOSFET的轨到轨VCC驱动。 LTC1693 - 5包含一个欠压锁定电路和一个热关断电路，若被激活，它们会禁用外部P沟道MOSFET栅极驱动。 LTC1693 - 5采用8引脚MSOP封装。
商品特性
- MSOP封装的单MOSFET驱动器
- 1.5A峰值输出电流
- 在VCC = 12V、CL = 1nF时，上升/下降时间为16ns
- 宽VCC范围：4.5V至13.2V
- 带迟滞的CMOS兼容输入
- 输入阈值与VCC无关
- 驱动器输入可驱动至高于VCC
- 欠压锁定
- 热关断
应用领域
- 电源
- 高端驱动器
- 电机/继电器控制
- 线路驱动器
- 电池充电器
- 高效1.5A锂离子电池充电器
