温馨提醒：图片仅供参考，商品以实物为准

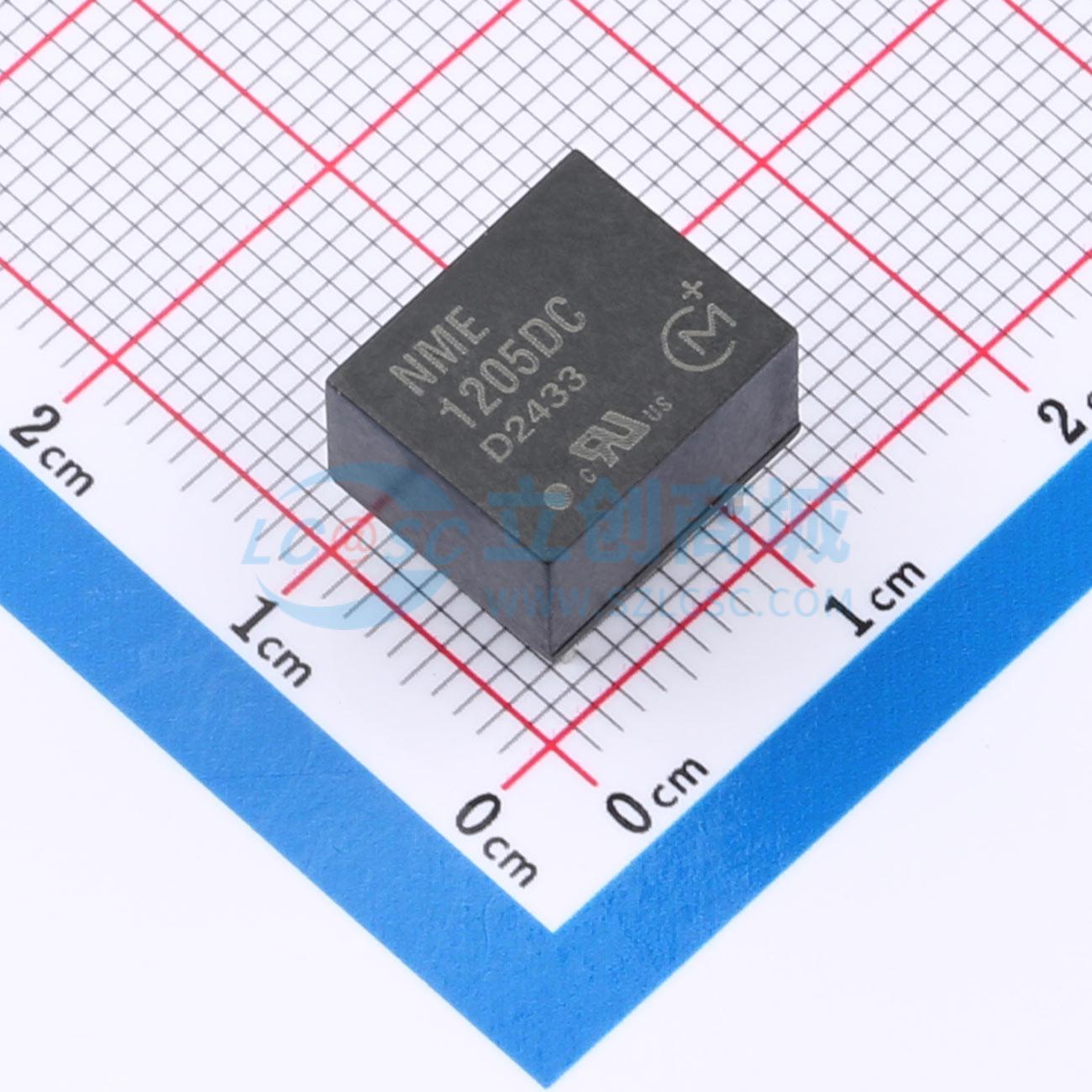

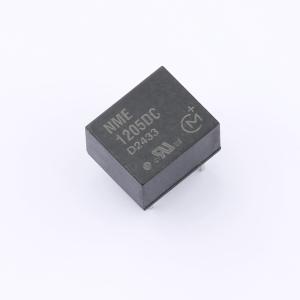

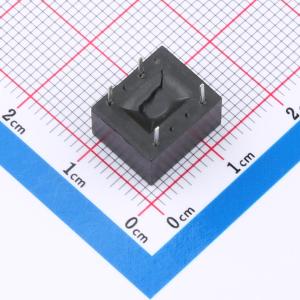

NME1205DC
隔离式1W单输出DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NME 系列 DC-DC 转换器特别适用于隔离和/或转换直流电源轨。电流隔离功能使该器件能够在只有正电源轨的系统中配置为提供隔离的负电源轨。宽温度范围确保其能在 -40°C 启动，并在 85°C 时实现 1 瓦的满功率输出
- 品牌名称
- muRata(村田)
- 商品型号
- NME1205DC
- 商品编号
- C6127462
- 商品封装
- DIP,11.6x9.9mm
- 包装方式
- 管装
- 商品毛重
- 2.177465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 69% | |
| 输出电压(Vout) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 200mA | |
| 隔离电压(Vrms) | 1kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 30mVp-p |
商品概述
NME系列DC - DC转换器特别适合隔离和/或转换直流电源轨。电气隔离允许该器件在只有正电源轨的系统中配置为提供隔离的负电源轨。宽温度范围保证在 - 40℃时启动，并在85℃时实现1W的满功率输出。如需降低纹波，请参考输出纹波降低部分。NME系列在整个工作温度范围内提供短路保护选项（PC）。小于1Ω的短路会使转换器进入“折返”限流模式，对于0505型号，此时输入电流约为95mA。保护功能是持续的，且在短路消除后自动复位。
