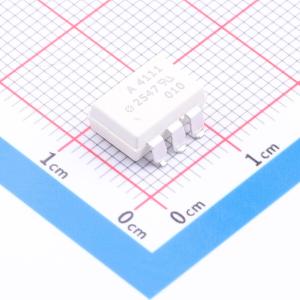

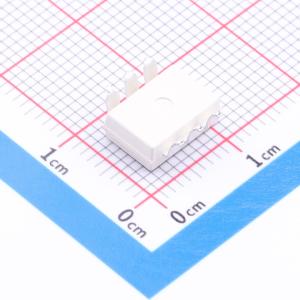

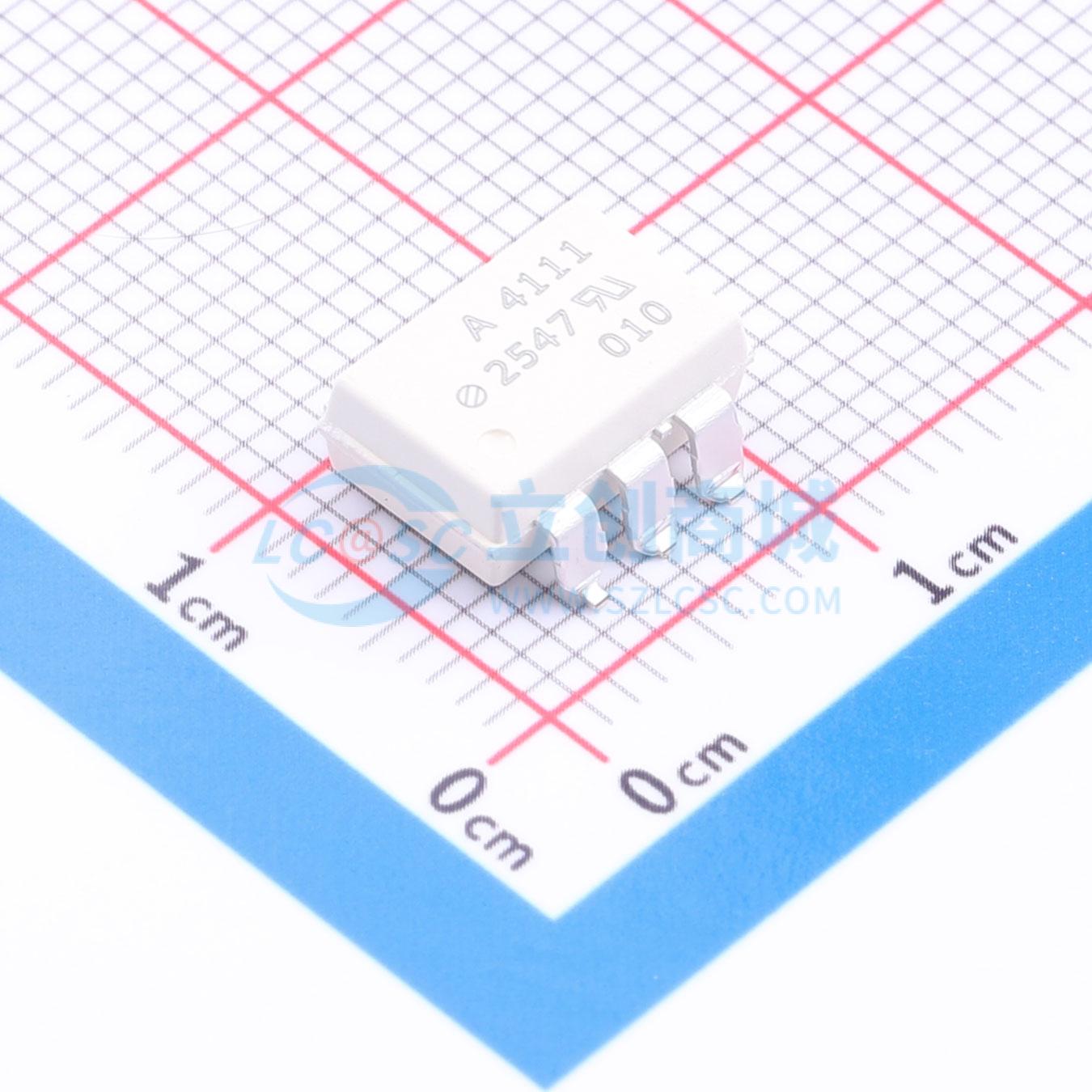

ASSR-4111-501E

博通ASSR - 41xx系列由一个与高压输出检测电路光耦合的砷化铝镓红外发光二极管（LED）输入级组成。检测电路由一个高速光伏二极管阵列和驱动电路构成，用于开关两个分立的高压MOSFET。当通过输入LED的最小输入电流达到3 mA时，继电器导通（触点闭合）。当输入电压为0.8V或更低时，继电器断开（触点打开）。 单通道配置的ASSR - 4110和ASSR - 4111相当于1个A型机电继电器（EMR），双通道配置的ASSR - 4120相当于2个A型EMR。它们有4引脚SO、6引脚DIP、8引脚DIP和鸥翼表面贴装DIP封装可供选择。其电气和开关特性在-40℃至+85℃的温度范围内有明确规定。它们用于信号和低功率交流/直流负载的通用开关。 ASSR - 4111支持交流/直流和仅直流输出连接。对于仅直流连接，输出电流Io增加到0.24A，导通电阻R(ON)降至8.5Ω。

• 紧凑的固态双向信号开关
• 单通道和双通道常闭单刀单掷（SPST）继电器
• 400V输出耐压，额定电流0.12A或0.24A（参见ASSR - 4111连接A和B的原理图）
• 低输入电流：与CMOS兼容 低导通电阻：
  • 仅直流时典型值为5.5Ω
  • 交流/直流时典型值为8Ω
• 高速开关：
  • 导通时间（TON）典型值为0.1 ms，关断时间（TOFF）典型值为0.02 ms
• 高瞬态抗扰度：>1 kV/μs
• 高输入 - 输出绝缘电压（符合安全和法规认证）
  • 按照UL1577 CSA组件认证，1分钟耐压3750 Vrms

• 电信开关
• 数据通信
• 工业控制
• 医疗
• 安防
• 替代机电继电器/干簧继电器
