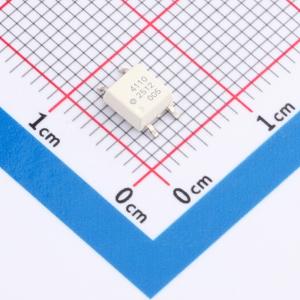

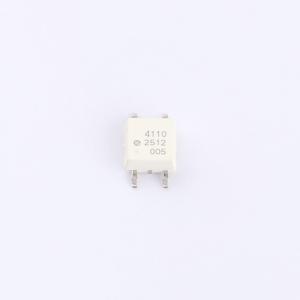

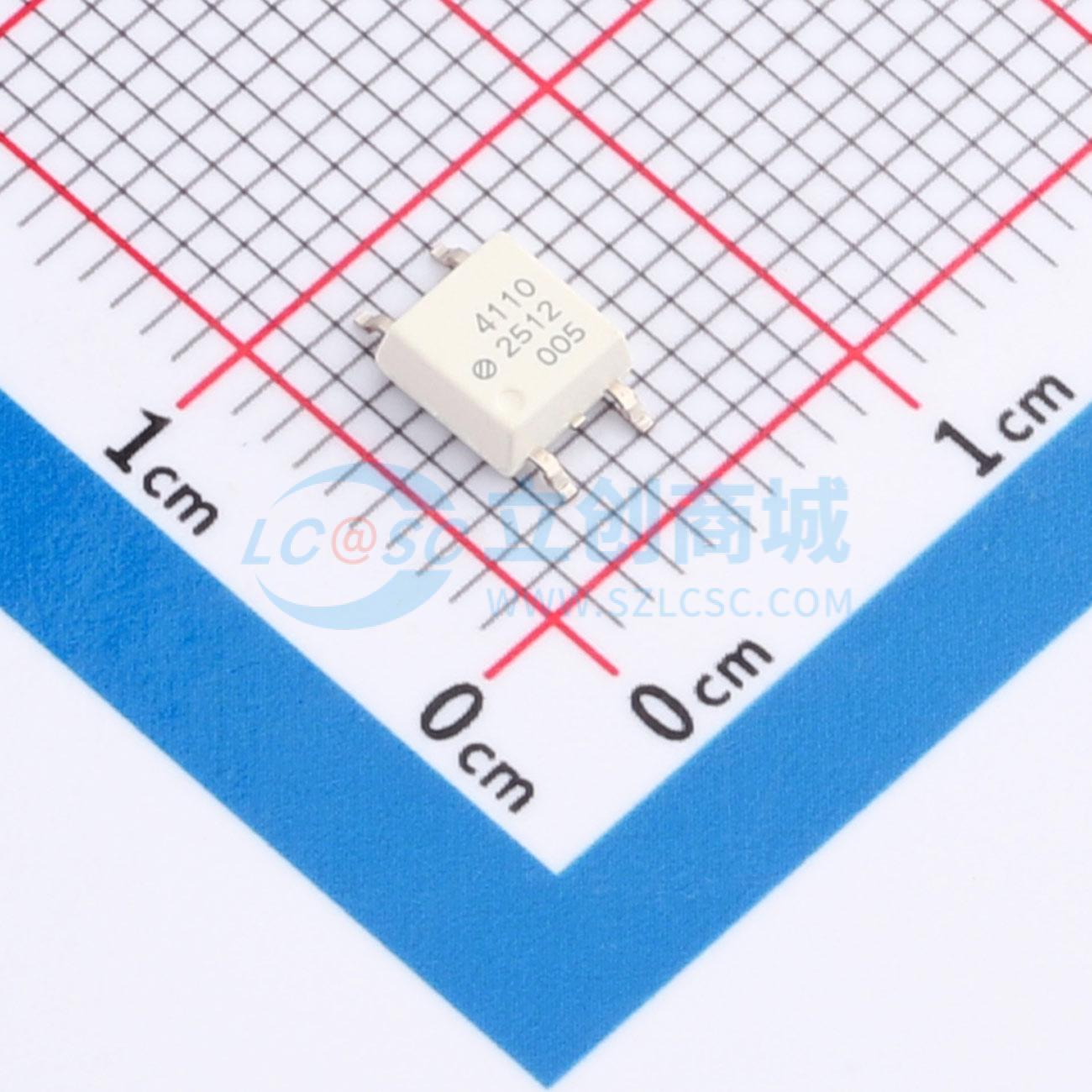

ASSR-4110-503E

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Broadcom(博通)
商品型号: ASSR-4110-503E
商品编号: C6127264
商品封装: SOP-4-2.54mm
包装方式: 编带
商品毛重: 0.4488克(g)

商品概述

博通ASSR - 41xx系列由一个与高压输出检测电路光耦合的砷化铝镓红外发光二极管（LED）输入级组成。检测电路由一个高速光伏二极管阵列和驱动电路构成，用于开关两个分立的高压MOSFET。当通过输入LED的最小输入电流达到3 mA时，继电器导通（触点闭合）。当输入电压为0.8V或更低时，继电器断开（触点打开）。单通道配置的ASSR - 4110和ASSR - 4111相当于1个A型机电继电器（EMR），双通道配置的ASSR - 4120相当于2个A型EMR。它们有4引脚SO、6引脚DIP、8引脚DIP和鸥翼表面贴装DIP封装可供选择。其电气和开关特性在-40℃至+85℃的温度范围内有明确规定。它们用于信号和低功率交流/直流负载的通用开关。 ASSR - 4111支持交流/直流和仅直流输出连接。对于仅直流连接，输出电流Io增加到0.24A，导通电阻R(ON)降至8.5Ω。

商品特性

紧凑的固态双向信号开关
单通道和双通道常闭单刀单掷（SPST）继电器
400V输出耐压，额定电流0.12A或0.24A（参见ASSR - 4111连接A和B的原理图）
低输入电流：与CMOS兼容低导通电阻：
- 仅直流时典型值为5.5Ω
- 交流/直流时典型值为8Ω
高速开关：
- 导通时间（TON）典型值为0.1 ms，关断时间（TOFF）典型值为0.02 ms
高瞬态抗扰度：>1 kV/μs
高输入 - 输出绝缘电压（符合安全和法规认证）
- 按照UL1577 CSA组件认证，1分钟耐压3750 Vrms

应用领域

电信开关
数据通信
工业控制
医疗
安防
替代机电继电器/干簧继电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	固态继电器(可控硅输出)
	输入类型	-
	负载电流	120mA

	属性	参数值
	触点形式	1 Form A (SPST-NO)
	负载电压	400V
