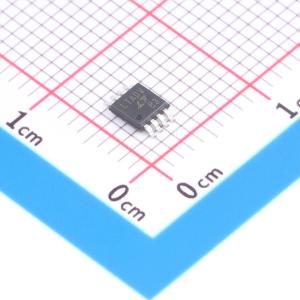

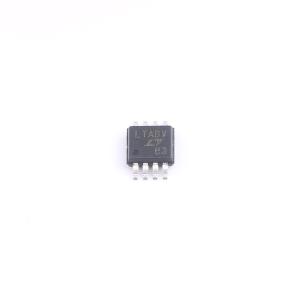

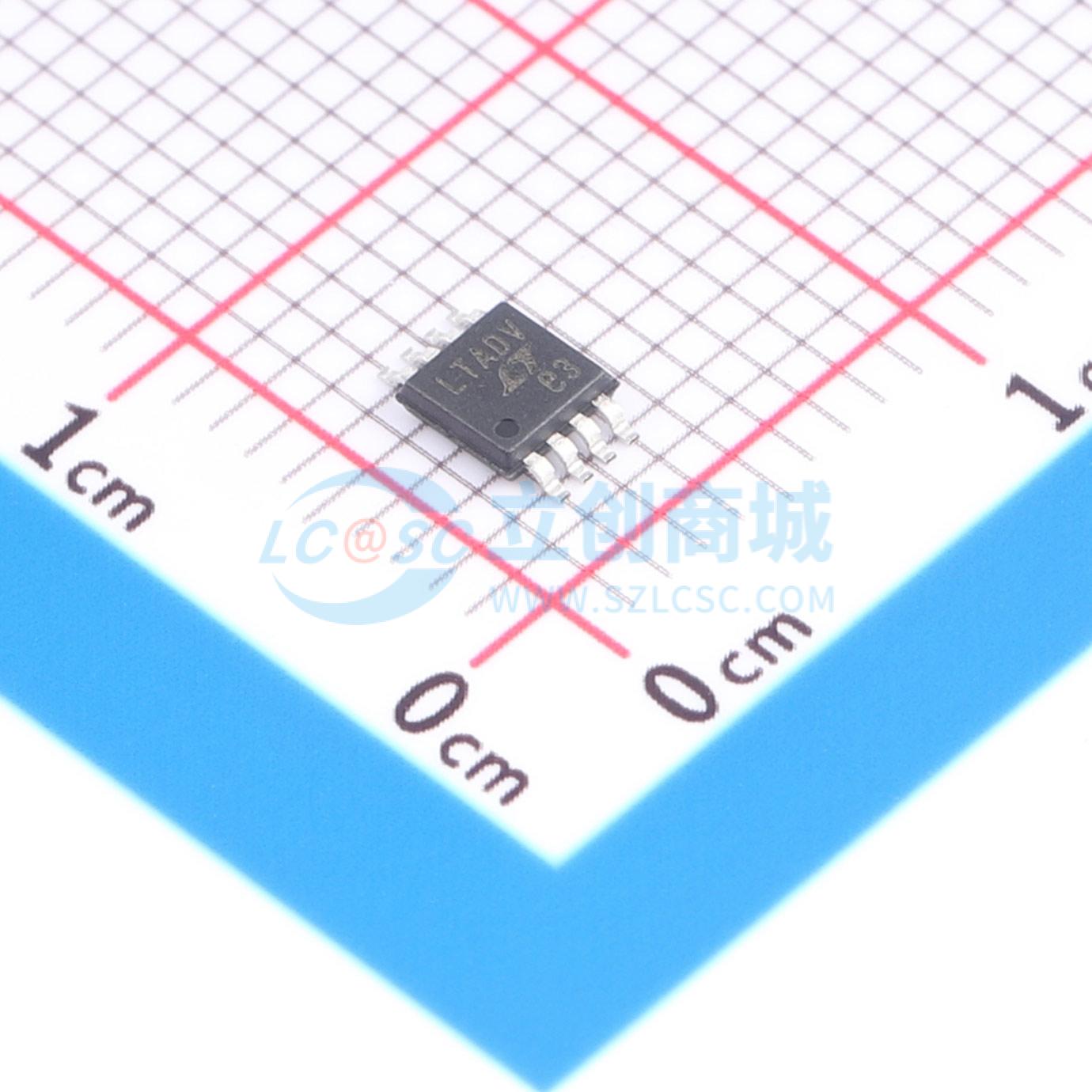

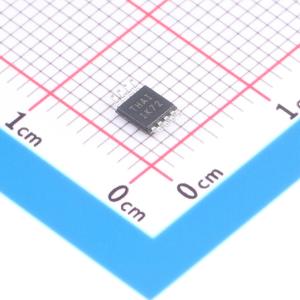

LTC1540IMS8#TRPBF实物图
  • LTC1540IMS8#TRPBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC1540IMS8#TRPBF

具有基准的毫微功率比较器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
LTC1540 是一款超低功耗的单路比较器,内置基准源。该比较器的特性包括:在商业温度范围内,电源电流小于 0.6µA;具有 1.182V±2%的基准源;具备可编程迟滞功能;输出为 TTL/CMOS 电平,可吸入和输出电流。基准输出可驱动高达 0.01μF 的旁路电容,且不会产生振荡
品牌名称
ADI(亚德诺)
商品型号
LTC1540IMS8#TRPBF
商品编号
C675844
商品封装
MSOP-8​
包装方式
编带
商品毛重
0.105克(g)

商品参数

属性参数值
商品目录比较器
比较器数单路
输入失调电压(Vos)15mV
输入偏置电流(Ib)10pA
传播延迟(tpd)60us
滞后电压(Vhys)50mV
共模抑制比(CMRR)-
输出类型-
属性参数值
输出模式CMOS;TTL
轨到轨轨到轨输出
静态电流(Iq)300nA
工作温度-40℃~+85℃
最大电源宽度(Vdd-Vss)11V
单电源2V~11V
双电源(Vee ~ Vcc)1V~5.5V;-5.5V~-1V

商品概述

LTC1540是一款超低功耗单比较器,内置基准源。该比较器的特性包括:在商用温度范围内,电源电流小于0.6µA;基准电压为1.182V ±2%;具有可编程迟滞功能;TTL/CMOS输出可吸入和输出电流。基准输出可驱动高达0.01µF的旁路电容而不会产生振荡。 该比较器可采用2V至11V单电源或±1V至±5.5V双电源供电。通过使用两个电阻和HYST引脚,可轻松对比较器的迟滞进行编程。每个比较器的输入可在负电源至正电源以下1.3V的范围内工作。比较器输出级可连续输出高达40mA的电流。通过消除比较器改变逻辑状态时通常会出现的交叉导通电流,可消除电源毛刺。 LTC1540提供8引脚MSOP和SO封装。对于空间受限的应用,LTC1540还提供3mm × 3mm薄型(0.8mm)双扁平无引脚封装(DFN)。

商品特性

  • 超低静态电流:典型值为0.3µA
  • 基准输出可驱动0.01µF电容
  • 迟滞可调
  • 提供3mm × 3mm × 0.8mm DFN封装
  • 宽电源范围:2V至11V
  • 输入电压范围包含负电源
  • 基准输出可输出高达1mA电流
  • TTL/CMOS兼容输出
  • 过驱动为10mV时,传播延迟为60µs
  • 无短路电流
  • 连续输出电流为40mA
  • 引脚与LTC1440、MAX921、MAX931兼容

应用领域

  • 电池供电系统监控
  • 阈值检测器
  • 窗口比较器
  • 振荡器电路
