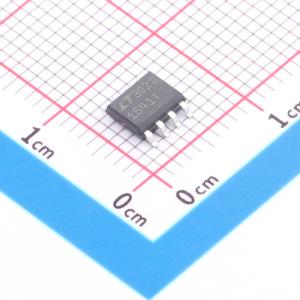

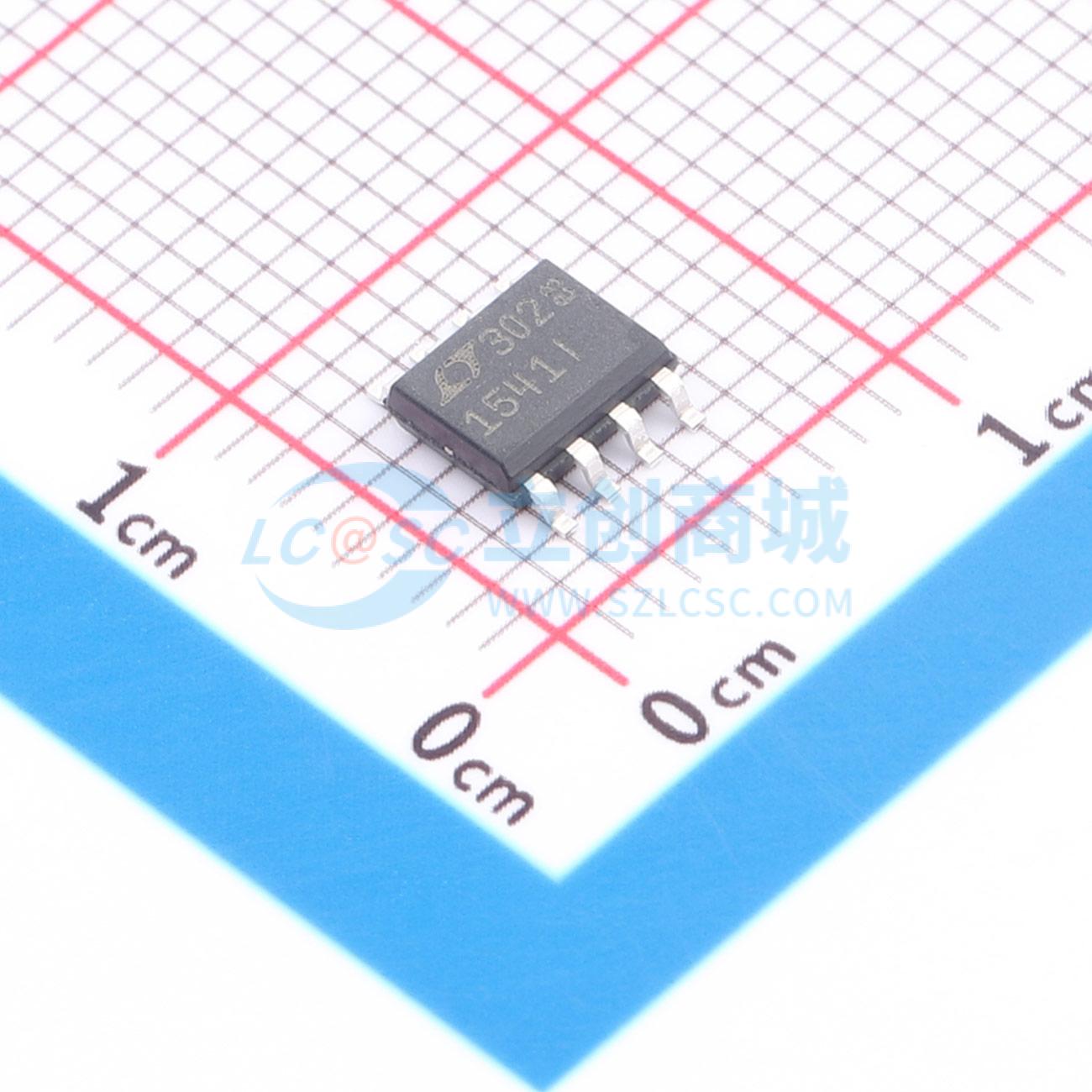

温馨提醒：图片仅供参考，商品以实物为准

LTC1541IS8#PBF

微功率运算放大器、比较器和基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC1541/LTC1542 在一个 8 引脚封装中集成了一个微功耗放大器、比较器和带隙基准源（LTC1541）。该器件可采用 2.5V 至 12.6V 的单电源或 ±1.25V 至 ±6.3V 的双电源供电，典型电源电流为 5μA。运算放大器和比较器均具备共模输入电压范围，该范围从负电源延伸至正电源 1.3V 以内
品牌名称: ADI(亚德诺)
商品型号: LTC1541IS8#PBF
商品编号: C675857
商品封装: SO-8
包装方式: 管装
商品毛重: 0.191675克(g)

商品参数

商品概述

LTC1541/LTC1542 在 8 引脚封装中集成了微功耗放大器、比较器和带隙基准源（LTC1541）。该器件可采用 2.5V 至 12.6V 单电源或 ±1.25V 至 ±6.3V 双电源供电，典型电源电流为 5μA。运算放大器和比较器均具备共模输入电压范围，该范围从负电源延伸至正电源 1.3V 以内。运算放大器输出级可实现轨到轨摆幅。比较器的反相输入内部连接到基准输出（LTC1541）。在扩展温度范围内，基准输出电压为 1.2V±1%。输出可驱动高达 0.01μF 的旁路电容，且不会产生振荡。它还能提供高达 2mA 的电流，并吸收高达 20μA 的电流。运算放大器内部经过补偿，可实现单位增益稳定，典型增益带宽积为 12kHz，压摆率为 8V/ms。比较器具有 ±2.25mV 的内部迟滞，即使输入信号变化缓慢，也能确保输出干净切换。 LTC1541/LTC1542 提供 MSOP 和 SO - 8 封装。对于空间受限的应用，LTC1541/LTC1542 还提供 3mm x 3mm 薄型（0.8mm）双细间距无引脚封装（DFN）。

商品特性

静态电流：Typ suk
输出轨到轨摆幅
低运算放大器失调电压：最大 700μV
基准输出可驱动 0.01μF 电容
内部 1.2V±0.4% 基准输出（LTC1541）
低输入偏置电流：最大 1nA
基准输出可提供高达 2mA 的电流
内部 ±2.25mV 比较器迟滞
比较器和运算放大器输入范围包含地
运算放大器可驱动高达 1000pF 的负载
单位增益稳定，带宽 12kHz
2.5V 至 12.6V 电源电压范围
引脚兼容 UpDgariasyd - eC fhoairn eMd ACXo9nt5ro1l/ OMuAtpXu9ts53
提供 3mm x 3mm x 0.8mm DFN 封装

应用领域

电池或太阳能供电系统
汽车无钥匙进入系统
低频本地警报/探测器
遥控器红外接收器
烟雾探测器和安全传感器
GSM 便携式电话

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	1mV
	输入偏置电流(Ib)	10pA
	传播延迟(tpd)	20us
	滞后电压(Vhys)	2.25mV

	属性	参数值
	轨到轨	轨到轨输出
	静态电流(Iq)	5uA
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	12.6V
	单电源	2.5V~12.6V
	双电源(Vee ~ Vcc)	-6.3V~-1.25V；1.25V~6.3V
