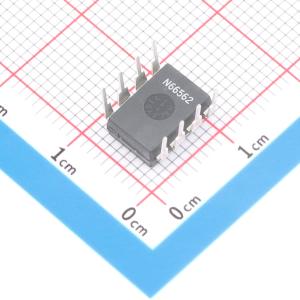

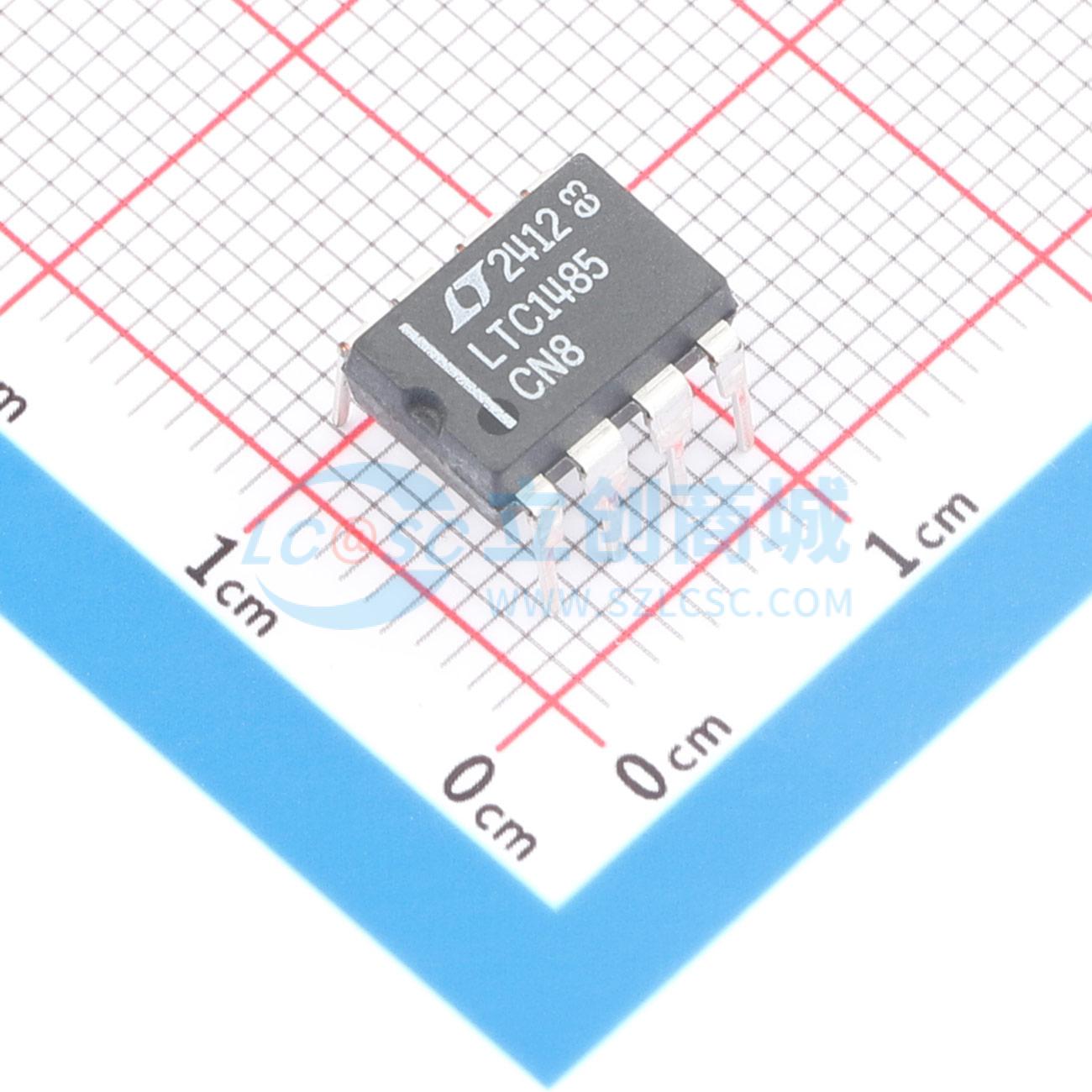

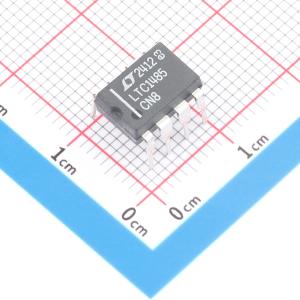

温馨提醒：图片仅供参考，商品以实物为准

LTC1485CN8#PBF

差分总线收发器

品牌名称: ADI(亚德诺)
商品型号: LTC1485CN8#PBF
商品编号: C675716
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1克(g)

商品概述

LTC1485是一款低功耗差分总线/线路收发器，专为多点数据传输标准RS485应用而设计，具有扩展的共模范围（12V至–7V），也满足RS422要求。采用肖特基设计的CMOS技术，相较于双极型同类产品，在不牺牲抗过载或ESD损坏能力的前提下，显著节省了功耗。驱动器和接收器具有三态输出，驱动器输出在整个共模范围内保持高阻抗。热关断电路可防止因总线争用或故障导致的过度功耗，该电路会使驱动器输出进入高阻抗状态。I/O引脚可承受多次超过±10kV的ESD冲击。接收器具有故障保护功能，当输入悬空时，可确保输出为高电平。在-40℃至85℃的温度范围和4.75V至5.25V的电源电压范围内，交流和直流参数均有保证。

商品特性

超过±10kV的ESD保护
低功耗：典型电流I = 1.8mA
典型驱动器传播延迟为28ns，偏斜为4ns
专为RS485或RS422应用设计
单5V电源供电
-7V至12V的总线共模范围允许总线上设备之间存在±7V的接地电位差
热关断保护
上电/掉电无毛刺的驱动器输出
驱动器在三态或断电时保持高阻抗
驱动器输出和接收器的组合阻抗允许总线上最多连接32个收发器
典型输入迟滞为60mV
引脚与SN75176A、DS75176A和SN75LBC176兼容

应用领域

低功耗RS485/RS422收发器电平转换器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1

	属性	参数值
	接收器数	1
	工作电压	4.75V~5.25V
	工作温度	0℃~+70℃
