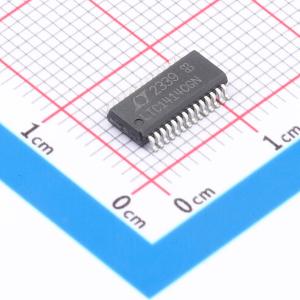

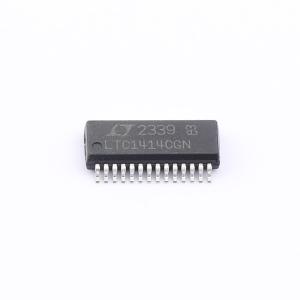

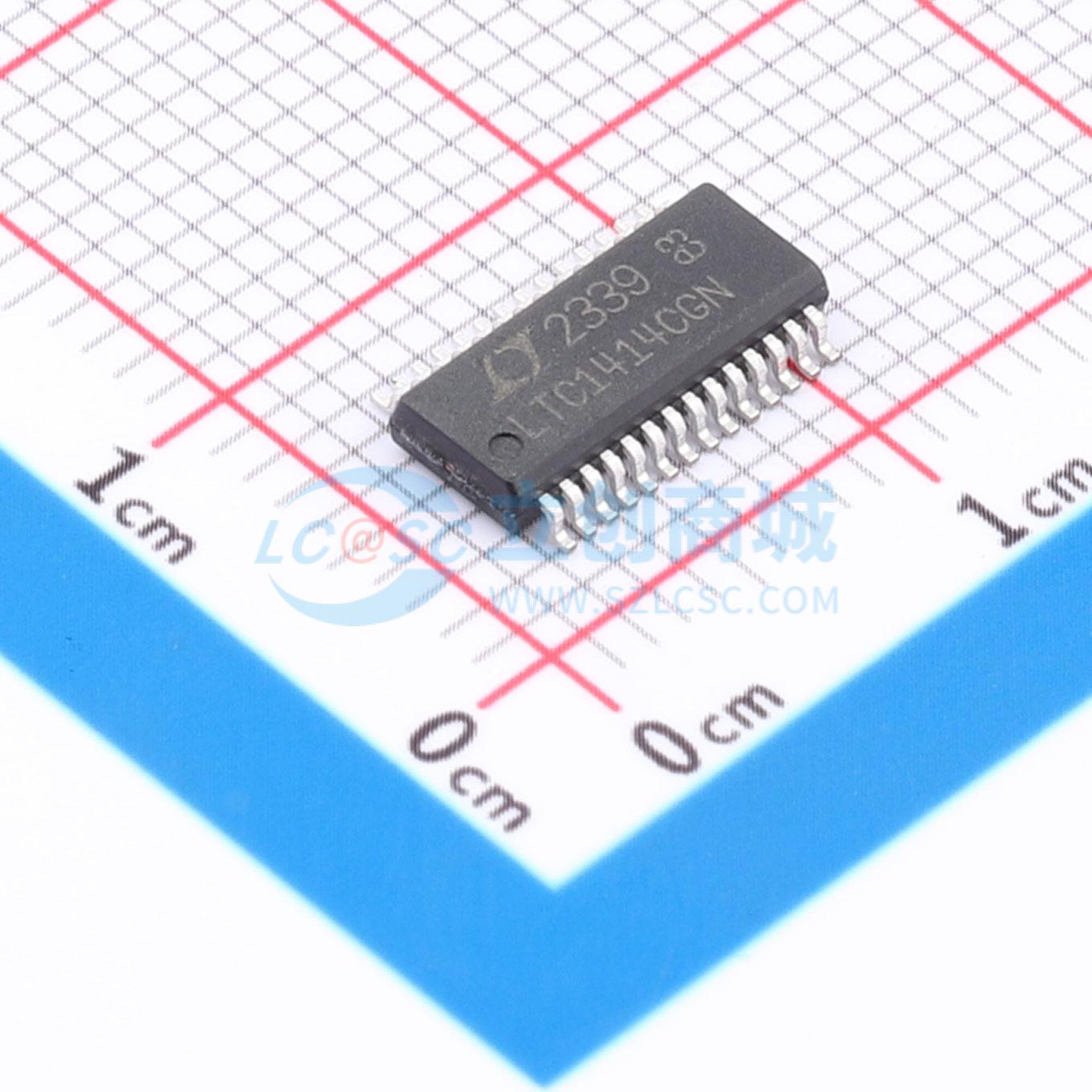

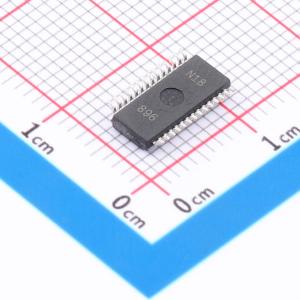

温馨提醒：图片仅供参考，商品以实物为准

LTC1414CGN#PBF

14 位、2.2Msps、采样 A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC1414是一款14位、2.2Msps的采样模数转换器，仅从±5V电源消耗175mW功耗。该高性能ADC包括高动态范围采样保持电路、精密参考源，无需外部组件。
品牌名称: ADI(亚德诺)
商品型号: LTC1414CGN#PBF
商品编号: C675355
商品封装: SSOP-28-150mil
包装方式: 管装
商品毛重: 0.3895克(g)

商品参数

商品概述

LTC1414是一款14位、2.2Msps的采样A/D转换器，采用±5V电源供电时功耗仅为175mW。这款高性能ADC集成了高动态范围采样保持器、精密基准源，无需外部元件。 LTC1414的高性能采样保持器满量程输入范围为±2.5V。出色的交流性能包括：输入频率为100kHz时，信纳比（S/(N+D)）为80dB，无杂散动态范围（SFDR）为95dB。在奈奎斯特输入频率1.1MHz时，性能依然出色，S/(N+D)为78dB，SFDR为84dB。独特的差分输入采样保持器能够采集带宽高达40MHz的单端或差分输入信号。70dB的共模抑制比可通过从信号源进行差分测量来消除接地环路和共模噪声。该ADC具有与微处理器兼容的14位并行输出端口，转换结果无流水线延迟。

商品特性

采样速率：2.2Msps
出色的频谱纯度：100kHz时，S/(N+D)为80dB，SFDR为95dB；奈奎斯特频率时，S/(N+D)为78dB，SFDR为84dB
单端或差分输入时超低失真
±2.5V双极性输入范围，无需电平转换和轨到轨运放
便于连接外部或内部基准源
无流水线延迟
功耗：±5V电源供电时为175mW
28引脚窄体SSOP封装

应用领域

电信
数字信号处理
多路复用数据采集系统
高速数据采集
频谱分析
成像系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	2.2MHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	2LSB
	工作温度	0℃~+70℃
	信噪比	80dB
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	15ppm/℃
	ADC架构	SAR
