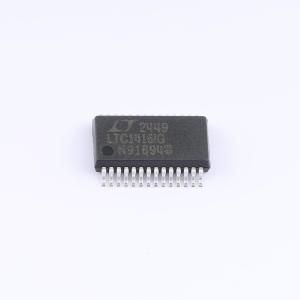

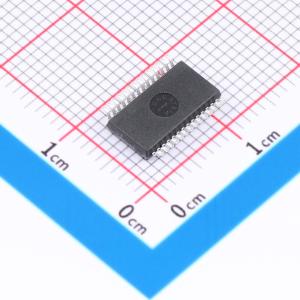

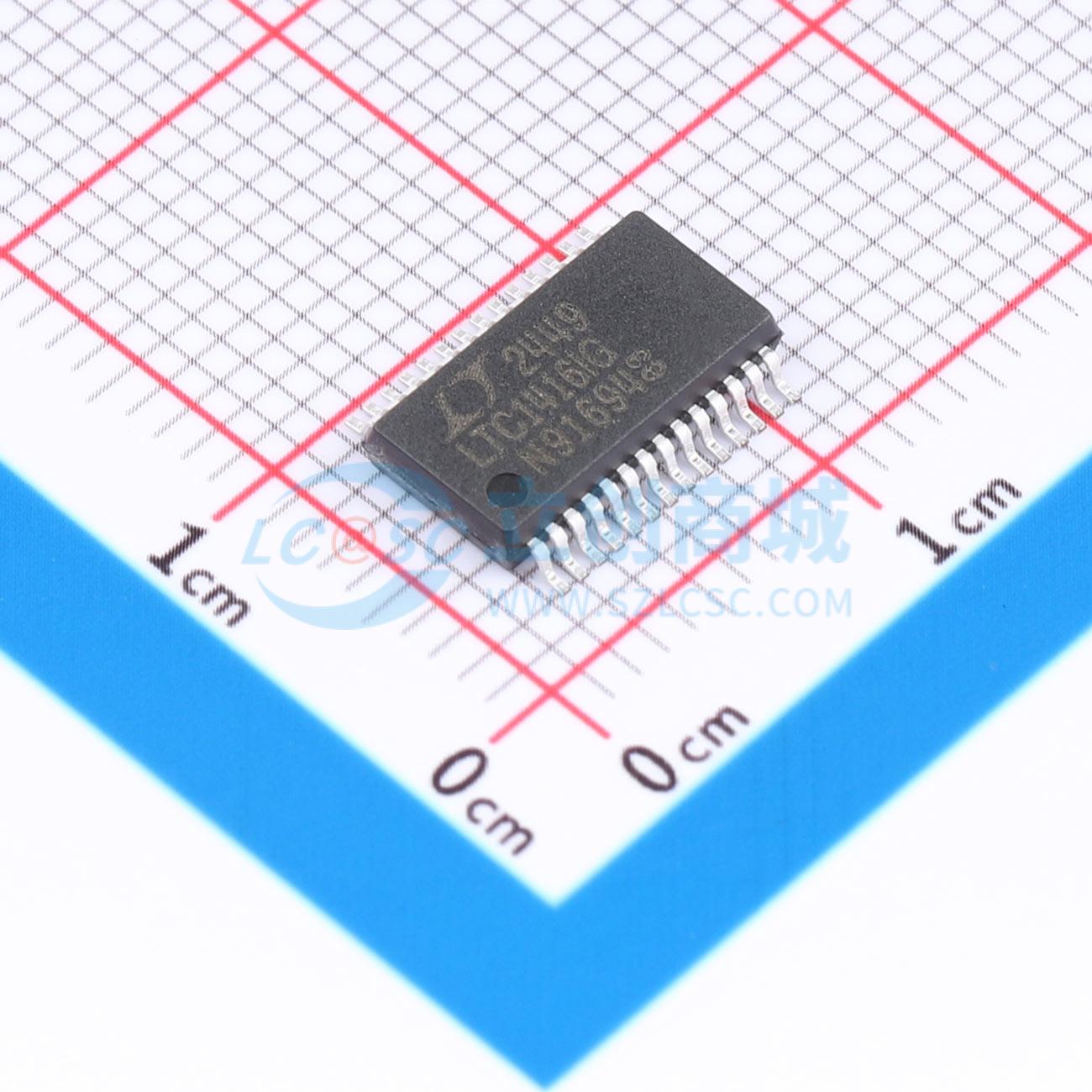

LTC1416IG#PBF

低功率、14 位、400ksps 采样 ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款2.2μs、400ksps的14位采样A/D转换器，仅从±5V电源汲取70mW功率。这款易于使用的设备包括一个高动态范围采样保持器和一个精密基准源。两种数字可选的电源关断模式为低功耗系统提供了灵活性。满量程输入范围为±2.5V
品牌名称: ADI(亚德诺)
商品型号: LTC1416IG#PBF
商品编号: C675369
商品封装: SSOP-28-208mil
包装方式: 管装
商品毛重: 0.719134克(g)

商品参数

商品概述

LTC1416是一款采样时间为2.2μs、采样速率为400ksps的14位采样A/D转换器，采用±5V电源供电时功耗仅70mW。这款易用器件内置高动态范围采样保持器和精密基准源。两种可通过数字方式选择的掉电模式为低功耗系统提供了灵活性。 LTC1416的满量程输入范围为±2.5V。最大直流指标包括：全温度范围内积分非线性误差（INL）为±2LSB、微分非线性误差（DNL）为±1.5LSB。出色的交流性能包括：输入频率为100kHz时，信纳比（S/(N+D)）为80.5dB、总谐波失真（THD）为93dB；在200kHz奈奎斯特输入频率下，信纳比（S/(N+D)）为80dB、总谐波失真（THD）为90dB。独特的差分输入采样保持器能够采集带宽高达15MHz的单端或差分输入信号。60dB的共模抑制能力使客户能够通过测量来自信号源的差分信号来消除接地环路和共模噪声。该ADC具有一个与微处理器兼容的14位并行输出端口。转换结果无流水线延迟。独立的转换启动输入和数据就绪信号（BUSY）便于与FIFO、DSP和微处理器连接。

商品特性

采样速率：400ksps
功耗：70mW
保证微分非线性误差（DNL）为±1.5LSB、积分非线性误差（INL）最大为±2LSB
100kHz时，信纳比（S/(N+D)）为80.5dB、总谐波失真（THD）为93dB
奈奎斯特频率下，信纳比（S/(N+D)）为80dB、总谐波失真（THD）为90dB
打盹和睡眠掉电模式
可使用内部或外部基准源
真正的差分输入可抑制共模噪声
15MHz全功率带宽采样
±2.5V双极性输入范围
28引脚SSOP封装

应用领域

电信
数字信号处理
多路复用数据采集系统
高速数据采集
频谱分析
成像系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	400kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+85℃
	信噪比	80.5dB
	基准电压源	内置；外置
	基准电压源温漂	15ppm/℃
	ADC架构	SAR
	静态电流	1uA
