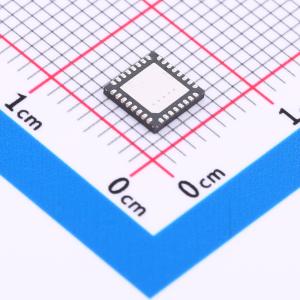

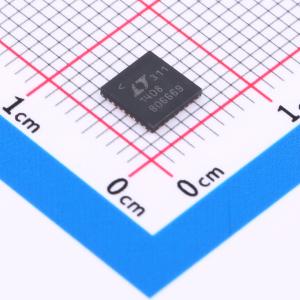

温馨提醒：图片仅供参考，商品以实物为准

LTC1408IUH#PBF

6通道14位600ksps同时采样ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有关断功能的6通道、14位、600ksps、同步采样ADC
品牌名称: ADI(亚德诺)
商品型号: LTC1408IUH#PBF
商品编号: C675327
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.633333克(g)

商品参数

商品概述

600ksps模数转换器，具备6路同步采样差分输入，每通道吞吐量达100ksps，信纳比76dB，低功耗：15mW。 ■ 单电源3V供电 ■ 内置2.5V带隙基准，可由外部基准源驱动 ■ 三线串行接口 ■ 由CONV触发内部转换 ■ 睡眠（6µW）关断模式 ■ 小憩（3.3mW）关断模式 ■ 单极性输入范围0V至2.5V，或双极性差分输入范围±1.25V ■ 共模抑制比90dB ■ 采用小巧的32引脚（5mm×5mm）QFN封装

商品特性

6通道、14位、600ksps同步采样模数转换器，具备关断功能
6路同步采样差分输入
每通道吞吐量100ksps
信纳比76dB
低功耗：15mW
单电源3V供电
内置2.5V带隙基准，可由外部基准源驱动
三线串行接口
由CONV触发内部转换
睡眠（6µW）关断模式
小憩（3.3mW）关断模式
单极性输入范围0V至2.5V，或双极性差分输入范围±1.25V
共模抑制比90dB
采用小巧的32引脚（5mm×5mm）QFN封装

应用领域

多相功率测量
多相电机控制
数据采集系统
不间断电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	600kHz
	通道数	6
	工作电压	2.7V~3.6V
	接口类型	SPI
	差分输入	是
	积分非线性	0.5LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	76dB
	时钟/振荡器	外置
	时钟频率(fc)	100kHz~10MHz
	基准电压源	内置
	基准电压源温漂	15ppm/℃
	静态电流	2uA
