温馨提醒：图片仅供参考，商品以实物为准

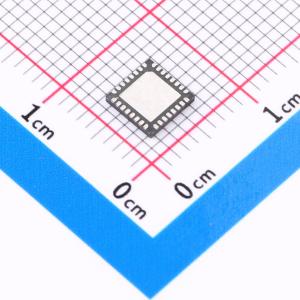

LTC1408CUH-12#PBF
具停机功能的 6 通道、12 位、600ksps 同时采样 ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 600ksps12位ADC，具有6个同时采样的差分输入，低功耗，3V单电源供电，内部2.5V带隙基准可被外部基准驱动。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1408CUH-12#PBF
- 商品编号
- C675325
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 600kHz | |
| 通道数 | 6 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.25LSB | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 72dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 100kHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 2uA | |
| 全量程范围(FSR) | 2.5V |
商品概述
具有关断功能的6通道、12位、600ksps同步采样ADC
商品特性
- 具有6路同步采样差分输入的600ksps ADC
- 每通道100ksps吞吐量
- 72dB信纳比
- 低功耗：15mW
- 3V单电源供电
- 2.5V内部带隙基准，可由外部基准驱动
- 三线SPI兼容串行接口
- 0V至2.5V单极性、±1.25V双极性差分输入范围
- 睡眠（6µW）关断模式
- 小憩（3.3mW）关断模式
- 由CONV触发内部转换
- 83dB共模抑制比
- 微型32引脚（5mm×5mm）QFN封装
应用领域
- 多相功率测量
- 多相电机控制
- 数据采集系统
- 不间断电源
