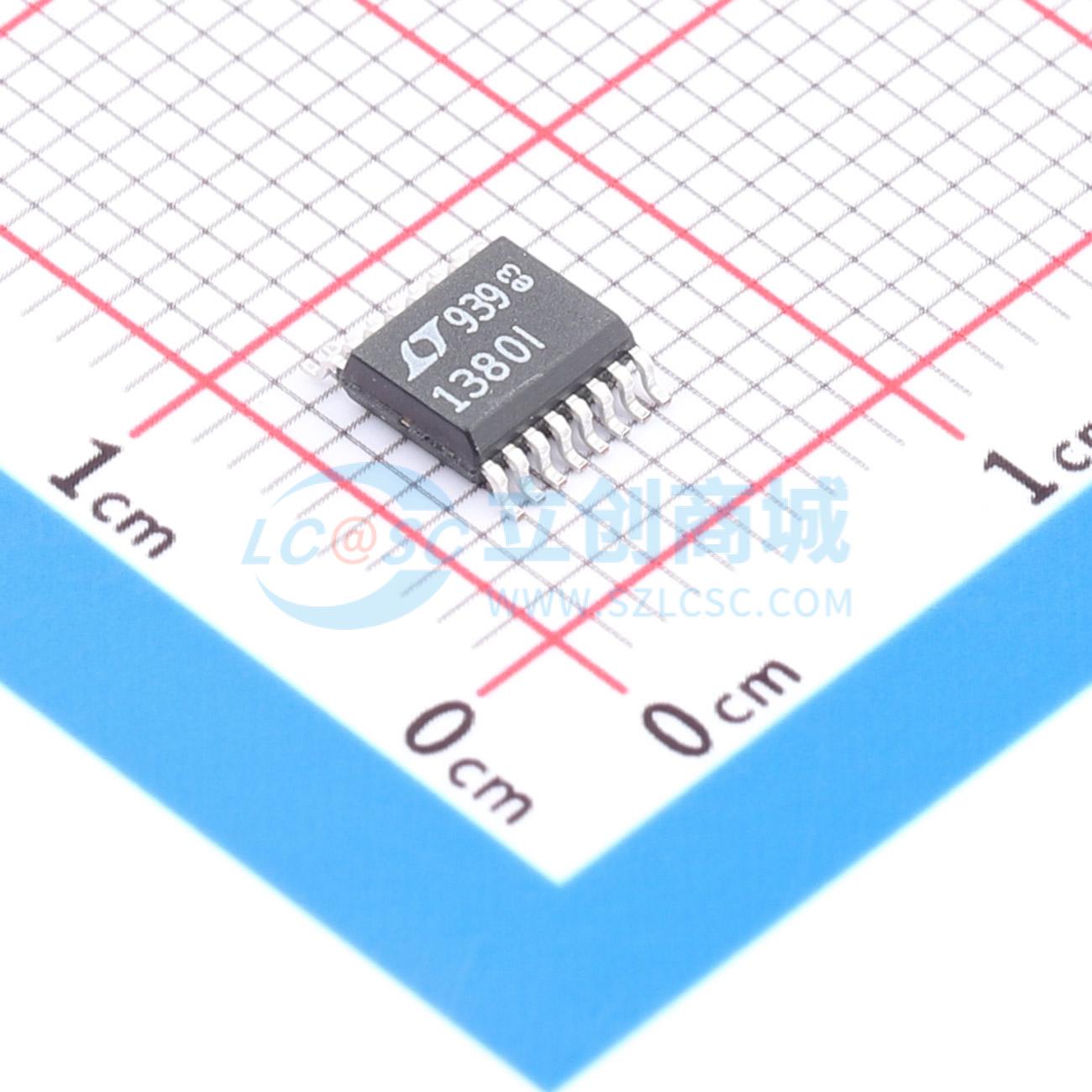

温馨提醒：图片仅供参考，商品以实物为准

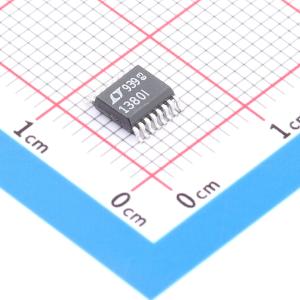

LTC1380IGN#PBF

具 SMBus 接口的单端 8 通道模拟多路复用器

描述: 具SMBus接口的单端8通道模拟多路复用器
品牌名称: ADI(亚德诺)
商品型号: LTC1380IGN#PBF
商品编号: C675192
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.26克(g)

商品参数

商品概述

LTC1380/LTC1393是具有与SMBus兼容数字接口的CMOS模拟多路复用器。LTC1380是单端8通道多路复用器，而LTC1393是差分4通道多路复用器。SMBus数字接口仅需两根线（SCL和SDA）。LTC1380和LTC1393均有四个硬连线SMBus地址，可通过两个外部地址引脚进行选择。这使得四个各有唯一SMBus地址的器件能在一个系统中共存，且四个器件可通过一个停止位实现同步。电源电流典型值为10µA。在整个工作电源电压范围内，两个数字接口引脚均与SMBus兼容。LTC1380模拟开关的典型导通电阻（RON）为35Ω（±5V电源），典型开关泄漏电流为20pA，并保证先断后通操作。电荷注入典型值为±1pC。 LTC1380/LTC1393提供16引脚SO和GN封装。在商业和工业温度范围内可完全正常工作。

商品特性

微功耗运行：最大电源电流 = 20µA
两线SMBus接口
单2.7V至±5V电源运行
可扩展至32个单端或16个差分通道
保证先断后通
低导通电阻：单端35Ω/差分70Ω
低电荷注入：最大20pC
低泄漏电流：最大±5nA
提供16引脚SO和GN封装

应用领域

数据采集系统
过程控制
笔记本电脑
信号复用/解复用
模数转换系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	2.7V~5V；-5V~5V

	属性	参数值
	导通时间(ton)	1.5us
	导通电阻(Ron)	35Ω
	关闭时间(toff)	1.2us
	工作温度	-40℃~+85℃
