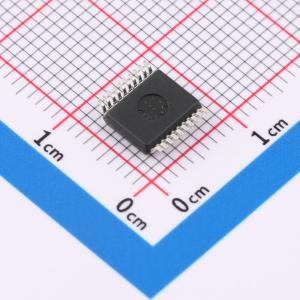

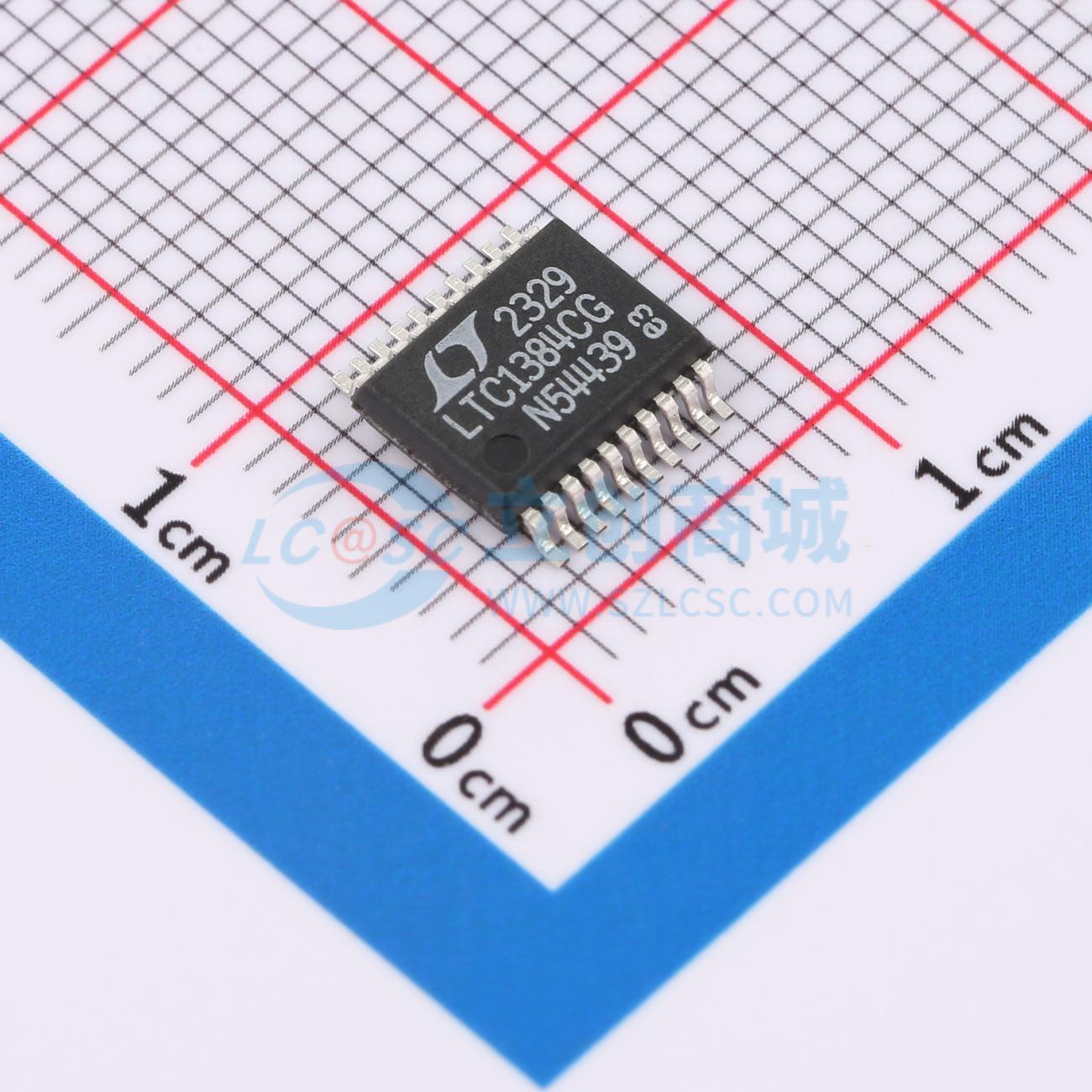

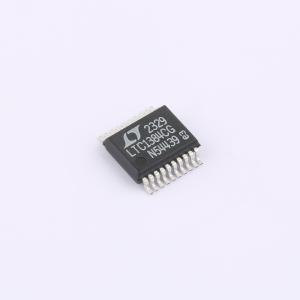

LTC1384CG#PBF

LTC1384 是一款超低功耗的 2 驱动器/2 接收器 RS232 收发器，工作于单 5V 电源。电荷泵仅需四个节省空间的 0.1µF 电容。

该收发器有两种工作模式：正常模式和关断模式。在正常模式下，当驱动器输出未加载时，ICC 仅为 220µA。在关断模式下，电荷泵关闭，驱动器输出被强制进入三态，两个接收器保持激活状态，且 ICC 下降到 35µA。使用接收器使能（RX EN）引脚可以随时将接收器输出强制进入三态。

LTC1384 完全符合所有数据速率和过电压 RS232 规范。该收发器可以在 2500pF、3kΩ 负载下以高达 120k 波特率运行。驱动器输出和接收器输入可以被强制到 ±25V 而不会损坏，并且可以承受多次 ±10kV 的 ESD 击穿。

• 单5V供电
• 低供电电流：ICC = 220µA
• 关闭模式下供电电流为35µA，同时保持两个接收器激活
• ESD保护超过±10kV
• 使用小电容：0.1µF
• 工作速率达到120kBaud
• 输出过电压不会使电流反向流入电源
• RS232 I/O线可以被强制到±25V而不会损坏
• 引脚与LT1180A兼容

• 笔记本电脑
• 掌上电脑
