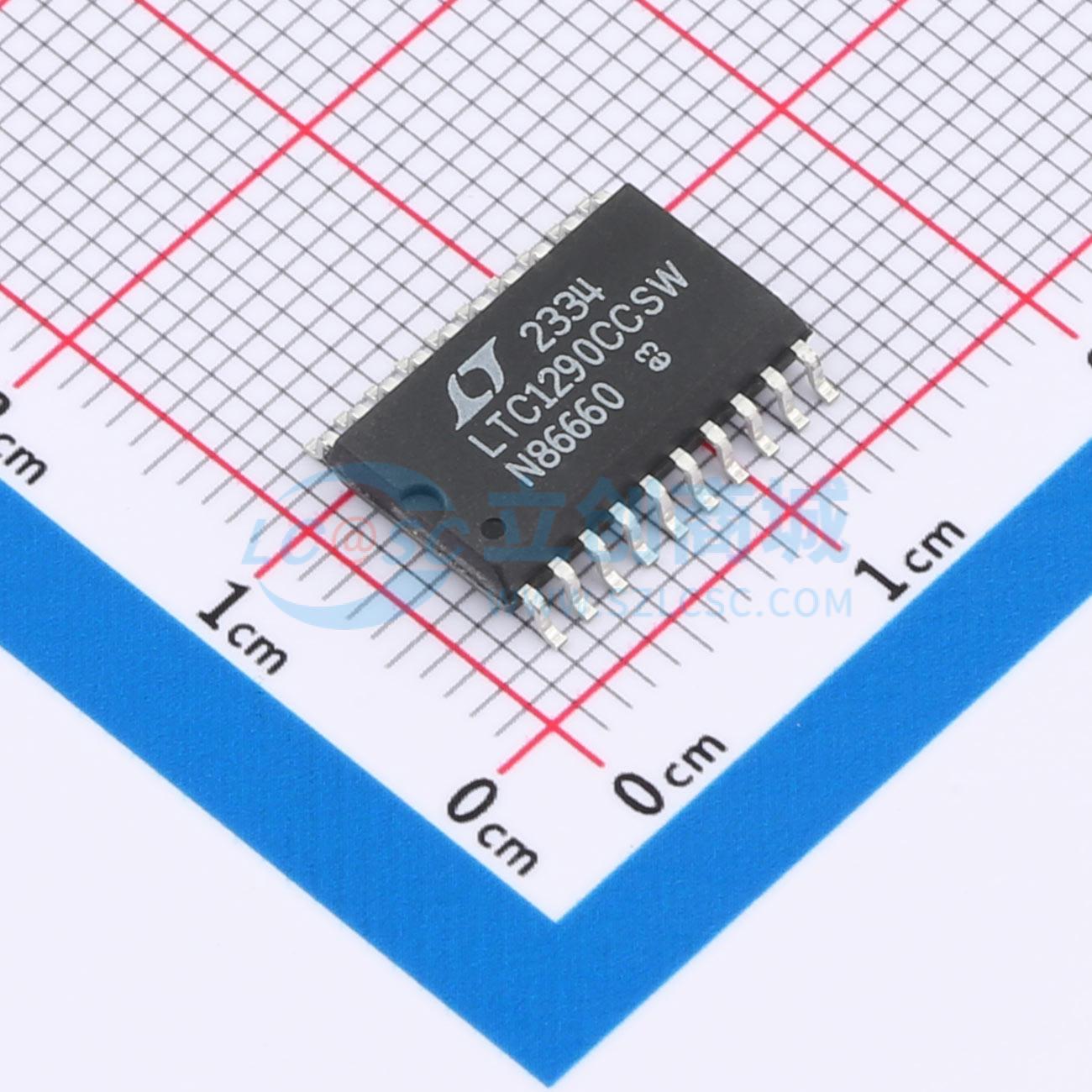

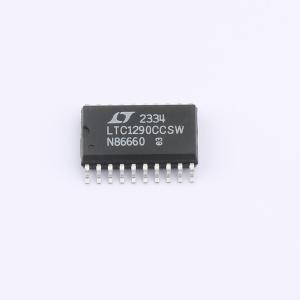

LTC1290CCSW#PBF

单芯片 12 位数据采集系统

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款数据采集组件，包含一个串行 I/O 逐次逼近型 A/D 转换器。使用 LTCMOS 开关电容技术执行 12 位单极性或 11 位加符号双极性 A/D 转换。8 通道输入多路复用器可配置为单端或差分输入（或其组合）。所有单端输入通道都包含一个片上采样保持电路。当处于空闲状态时，可通过串行字进行掉电操作，适用于低功耗应用。串行 I/O 设计与行业标准全双工串行接口兼容。允许 MSB 或 LSB 优先数据，并在双极性模式下自动提供 2 的补码输出编码。输出数据字长度可编程为 8、12 或 16 位，便于与移位寄存器和各种处理器接口。
品牌名称: ADI(亚德诺)
商品型号: LTC1290CCSW#PBF
商品编号: C675002
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 1.033333克(g)

商品参数

商品概述

LTC1290是一款数据采集组件，包含一个串行I/O逐次逼近型A/D转换器。它采用LTCMOS开关电容技术，可进行12位单极性或11位加符号位的双极性A/D转换。8通道输入多路复用器可配置为单端输入或差分输入（或两者组合）。所有单端输入通道均包含片上采样保持电路。在需要低功耗的应用中，当LTC1290闲置时，可通过串行字将其关断。串行I/O设计为与行业标准全双工串行接口兼容。它支持数据以MSB或LSB优先顺序传输，并在双极性模式下自动提供2的补码输出编码。输出数据字长度可编程为8位、12位或16位。这使得它能轻松与移位寄存器和各种处理器接口。

商品特性

软件可编程特性
单极性/双极性转换
四个差分输入/八个单端输入
MSB或LSB优先的数据序列
可变数据字长度
电源关断功能
内置采样保持电路
单电源5V或±5V供电
可直接与大多数MPU串行端口和所有MPU并行端口进行四线接口
最高吞吐量速率50kHz
提供20引脚PDIP和SO宽体封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	8
	工作电压	5V
	接口类型	SPI
	工作温度	0℃~+70℃

	属性	参数值
	基准电压值	5V
	数据速率	2MHz
	采样率	50kHz
	静态电流	5uA
	积分非线性	0.5LSB
