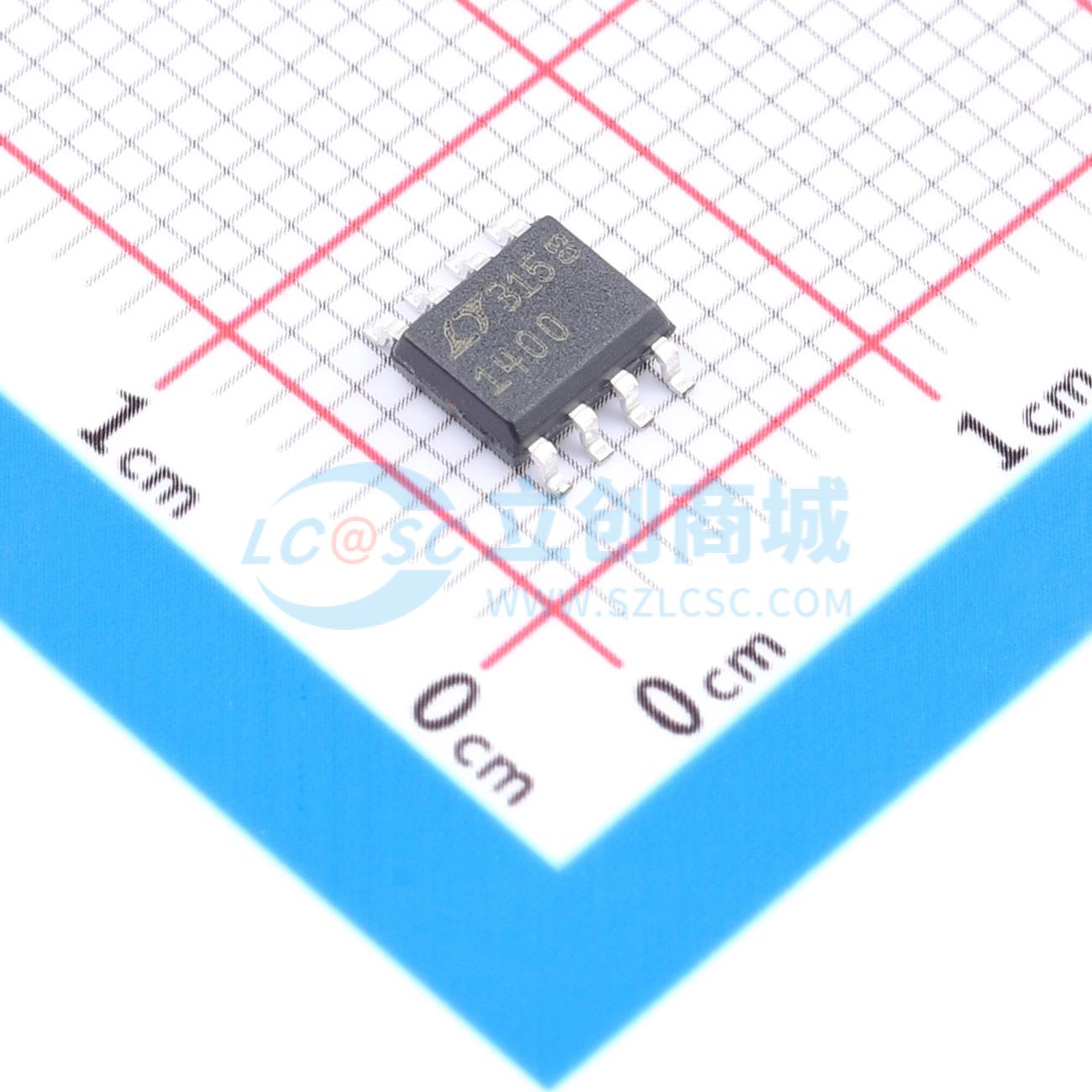

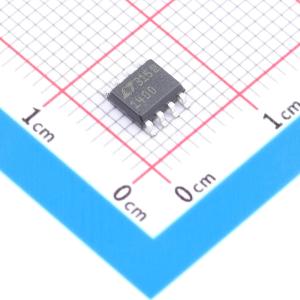

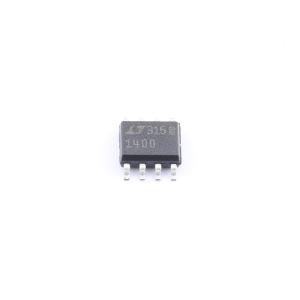

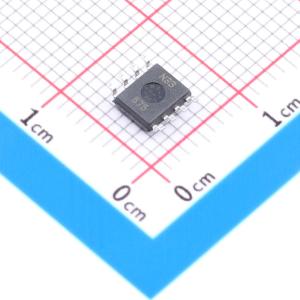

温馨提醒：图片仅供参考，商品以实物为准

LTC1400CS8#PBF

具停机功能的完整 SO-8 封装、12 位、400ksps ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 完整的12位ADC，具有400ksps采样率，低功耗，内置参考源，支持单极和双极模式。
品牌名称: ADI(亚德诺)
商品型号: LTC1400CS8#PBF
商品编号: C675262
商品封装: SO-8
包装方式: 管装
商品毛重: 0.162626克(g)

商品参数

商品概述

LTC1400是一款完整的400ksps、12位A/D转换器，采用5V或±5V电源供电时，功耗仅75mW。这款易于使用的器件集成了200ns采样保持器和精密基准源。单极性和双极性转换模式增加了ADC的灵活性。LTC1400有两种节能模式：小憩（Nap）和睡眠（Sleep）。在小憩模式下，功耗仅6mW，可立即唤醒并进行转换。在睡眠模式下，典型功耗为30μW。从睡眠模式上电后，串行数据字中会出现基准源就绪（REFRDY）信号，表明基准源已稳定，芯片可进行转换。 LTC1400采用单5V电源时可转换0V至4.096V的单极性输入，采用±5V电源时可转换±2.048V的双极性输入。最大直流指标包括±1LSB积分非线性（INL）、±1LSB微分非线性（DNL）以及45ppm/℃的温度漂移。保证的交流性能包括在100kHz输入频率和全温度范围内，70dB的信纳比（S/(N+D)）和–76dB的总谐波失真（THD）。三线串行端口可实现与各种微处理器、微控制器和DSP的紧凑高效数据传输。

商品特性

SO-8封装的完整12位ADC
单电源5V或±5V供电
采样率：400ksps
功耗：75mW（典型值）
奈奎斯特频率下72dB的S/(N+D)和–80dB的THD
全温度范围内无漏码
即时唤醒的小憩模式：6mW
睡眠模式：30μW
高阻抗模拟输入
输入范围（1mV/LSB）：0V至4.096V或±2.048V
内部基准源可由外部驱动
与DSP和处理器的三线接口（兼容SPI和MICROWIRE）

应用领域

高速数据采集
数字信号处理
多路复用数据采集系统
音频和电信处理
数字无线电
频谱分析
低功耗和电池供电系统
手持式或便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	400kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	1LSB

	属性	参数值
	工作温度	0℃~+70℃
	信噪比	72dB
	时钟频率(fc)	100kHz~6.4MHz
	基准电压源	内置
	基准电压源温漂	45ppm/℃
	ADC架构	SAR
	静态电流	30uA
