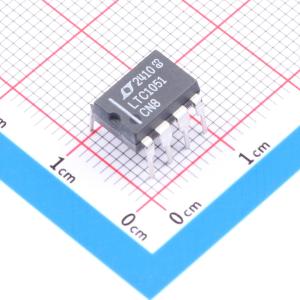

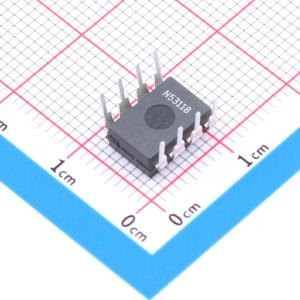

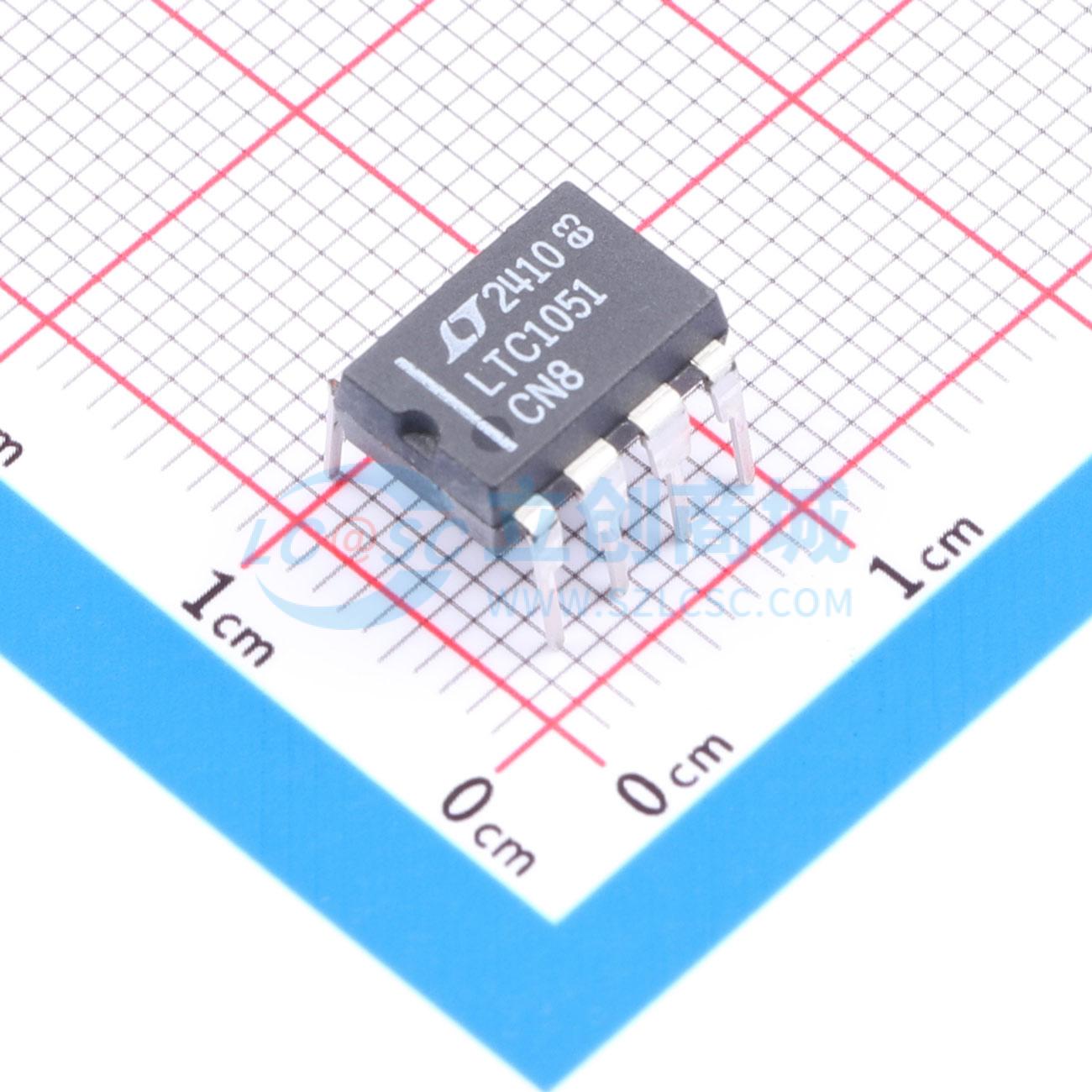

LTC1051CN8#PBF

具内部电容器的双通道、精准型、零漂移运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能、低成本的双/四通道零漂移运算放大器，将其他斩波放大器通常需要外部的采样保持电容集成在芯片上。提供比其他带有或不带有内部采样/保持电容的斩波稳定放大器更好的整体直流和交流性能组合。失调电压为 0.5μV，失调电压漂移为 0.01μV/℃（直流至 10Hz），输入噪声电压典型值为 1.5μVₚ₋ₚ，典型电压增益为 140dB。每路运算放大器仅需 1mA 电源电流，即可实现 4V/μs 的压摆率和 2.5MHz 的增益带宽积
品牌名称: ADI(亚德诺)
商品型号: LTC1051CN8#PBF
商品编号: C674236
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

LTC1051/LTC1053 是高性能、低成本的双通道/四通道零漂移运算放大器。LTC1051/LTC1053 的独特之处在于它们将通常由其他斩波放大器外部所需的采样保持电容器集成在芯片上。此外，LTC1051/LTC1053 提供了比其他带有或不带内部采样/保持电容器的斩波稳定放大器更好的整体直流和交流性能。

LTC1051/LTC1053 的失调电压为 0.5uV，温漂为 0.01uV/℃，在 DC 到 10Hz 范围内，输入噪声电压典型值为 1.5uVpp，电压增益典型值为 140dB。仅需每个运算放大器 1mA 的供电电流即可实现 4V/us 的压摆率和 2.5MHz 的增益带宽积。

从正负饱和条件下的过载恢复时间分别为 1.5ms 和 3ms，相比使用外部电容器的斩波放大器，性能提升了约 100 倍或更多。

LTC1051 提供 8 引脚标准塑料双列直插封装（DIP）和 16 引脚 SW 封装。LTC1053 提供标准 14 引脚塑料封装和 18 引脚 SO 封装。LTC1051/LTC1053 是大多数标准双通道/四通道运算放大器的直接替代品，并且性能有所提升。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	2.5MHz
	输入偏置电流(Ib)	15pA
	输入失调电压(Vos)	500nV
	共模抑制比(CMRR)	130dB
	压摆率(SR)	4V/us

	属性	参数值
	轨到轨	-
	输入失调电压温漂(Vos TC)	50nV/℃
	静态电流(Iq)	1mA
	工作温度	-40℃~+85℃
	单电源	4.75V~16V
	最大电源宽度(Vdd-Vss)	16V
	输入失调电流(Ios)	30pA
