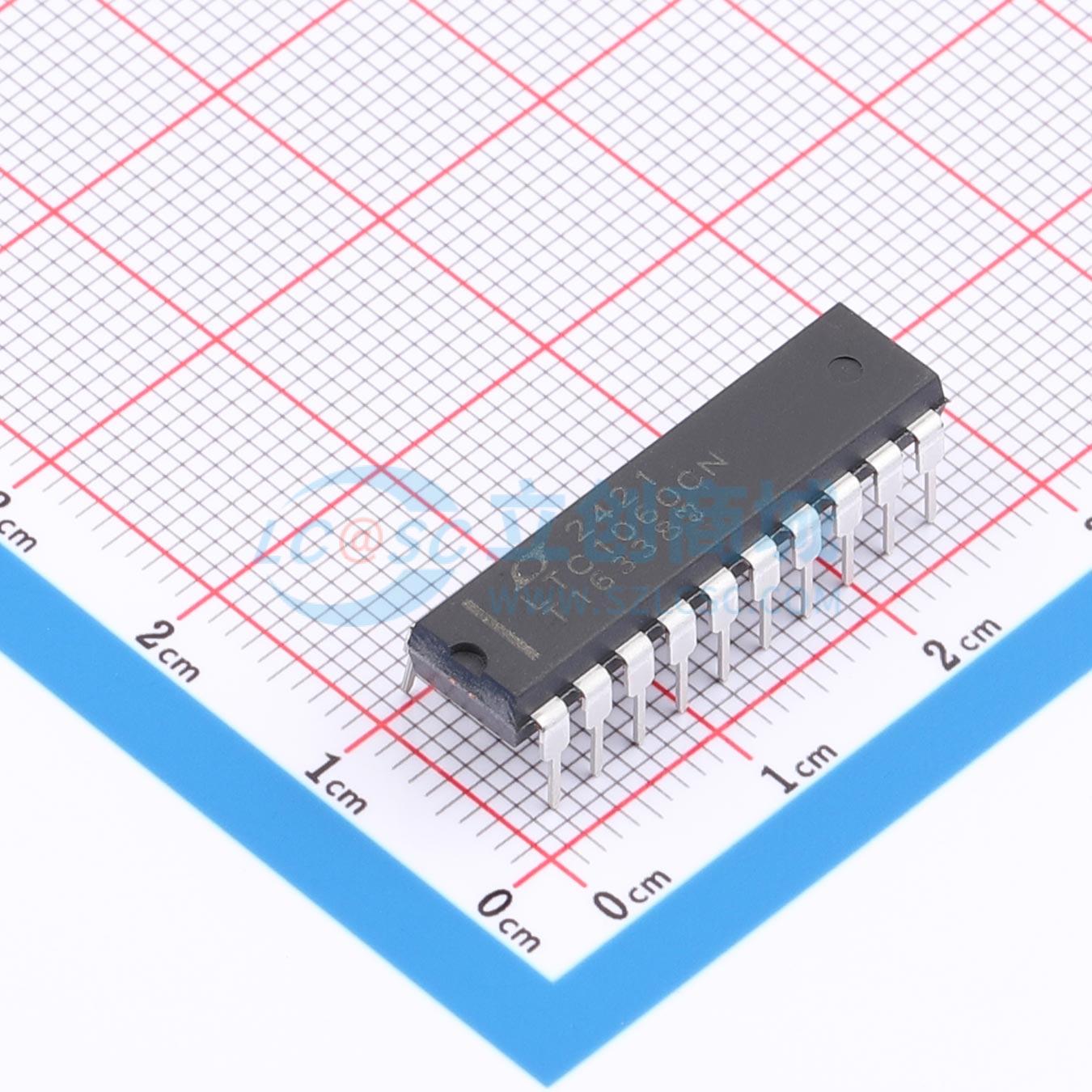

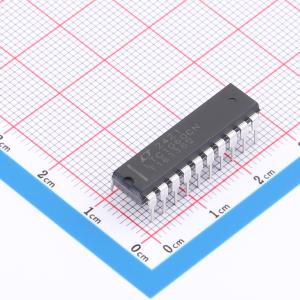

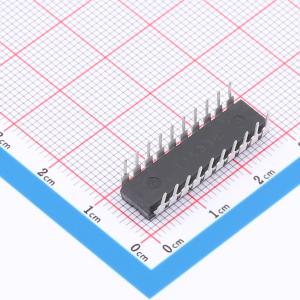

LTC1060CN#PBF

通用型双通道滤波器单元式部件

描述

由两个高性能开关电容滤波器组成。每个滤波器与2至5个电阻配合，可实现各种二阶滤波功能，如低通、带通、高通、陷波和全通。这些功能的中心频率可通过外部时钟或外部时钟与电阻比进行调谐。通过级联两个滤波器模块，可实现高达四阶的全双二次函数。可以形成任何经典的滤波器配置（如巴特沃斯、切比雪夫、贝塞尔、考尔）。可使用单电源或双电源，电压范围为±2.37V至±8V。当使用低电源（即单5V电源）时，滤波器通常消耗12mW功率，中心频率可达10kHz。使用±5V电源时，频率范围可扩展至30kHz，还可获得非常高的Q值。具有低失调、高动态范围、高中心频率Q乘积和出色的温度稳定性。引脚与MF10兼容。

品牌名称

ADI(亚德诺)

商品型号

LTC1060CN#PBF

商品编号

C674248

商品封装

PDIP-20​

包装方式

管装

商品毛重

1克(g)
