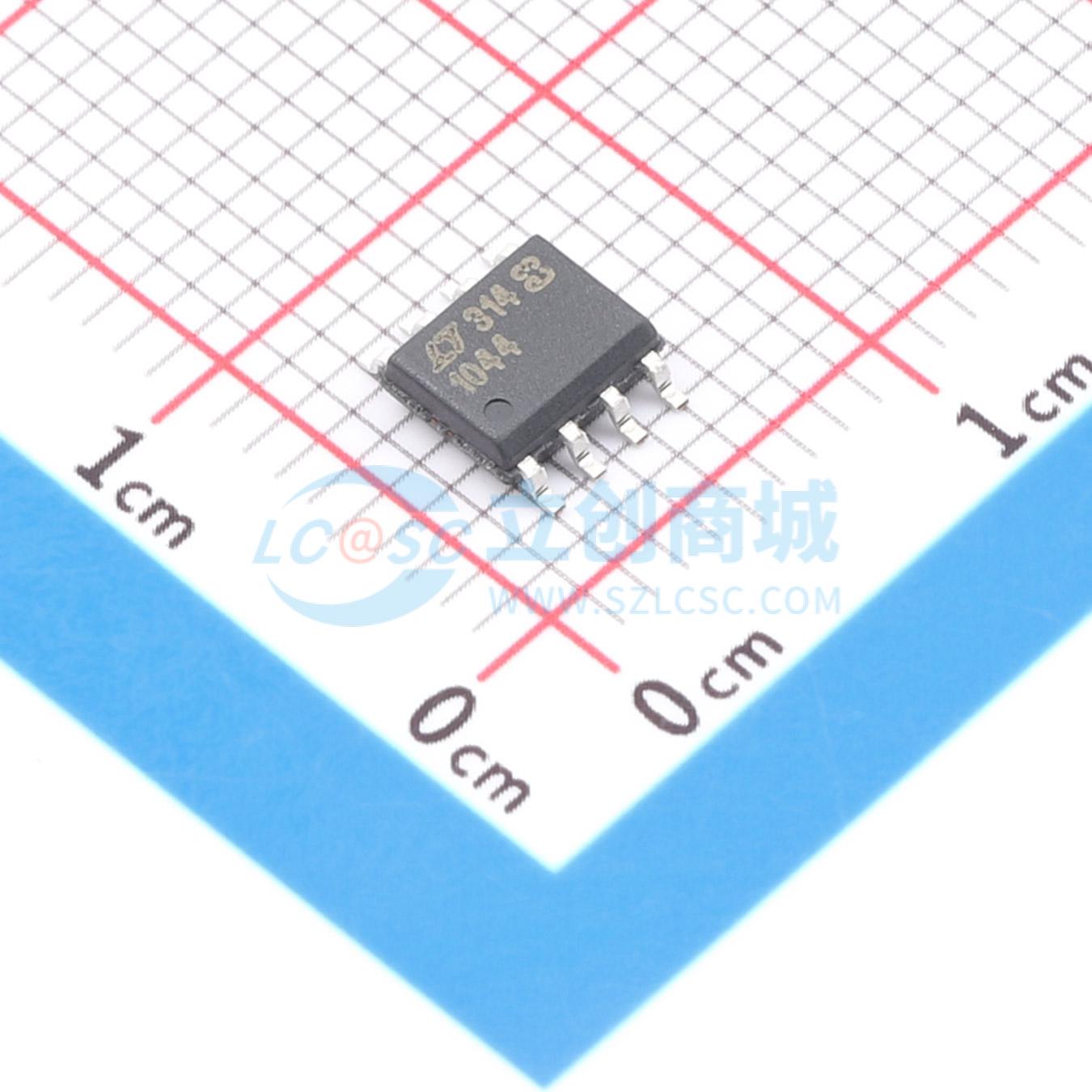

温馨提醒：图片仅供参考，商品以实物为准

LTC1044CS8#TRPBF

开关式电容器电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC1044是一款单片CMOS开关电容电压转换器。LTC1044具备多种电压转换功能：可将输入电压反相（V_OUT = - V_IN）、加倍（V_OUT = 2V_IN）、减半（V_OUT = V_IN / 2）或倍增（V_OUT = ± nV_IN）。LTC1044在引脚和功能上与广受欢迎的7660兼容，相较于早期的7660设计，它具有显著的特性和改进
品牌名称: ADI(亚德诺)
商品型号: LTC1044CS8#TRPBF
商品编号: C674218
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

LTC1044是一种单片CMOS开关电容电压转换器，采用Analog Devices的增强型LTCMOS硅栅工艺制造。LTC1044提供了多种电压转换功能：输入电压可以被反相（Vout = -Vin）、加倍（Vout = 2Vin）、分压（Vout = Vin/2）或倍增（Vout = ±nVin）。

LTC1044设计为与流行的7660引脚对引脚和功能兼容，并且相比早期的7660设计提供了显著的功能和改进。这些改进包括：在整个工作温度范围内支持完整的1.5V至9V电源操作，无需外部保护二极管；静态电流降低了两倍半，提高了功率转换效率；以及一个“升压”功能，可以提高内部振荡器频率以优化特定应用中的性能。

尽管LTC1044在设计和性能上比早期的7660器件有显著的优势，但它仍然保持与现有7660设计的兼容性。

商品特性

与7660插件兼容，并具有以下附加特性：
- 在整个温度范围内，保证工作到9V，无需外部二极管
- 升压引脚（1号引脚）用于更高的开关频率
- 更低的静态功耗
- 高效电压倍增器
- 在5V下最大无负载电源电流为200μA
- 开路电压转换效率至少为97%
- 功率转换效率至少为95%
- 宽工作电源电压范围，1.5V至9V
- 易于使用的商用设备
- 保证在-40℃至85℃温度范围内工作

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.5V~9V
	输出电流	20mA
	开关频率	5kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	-
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	-
