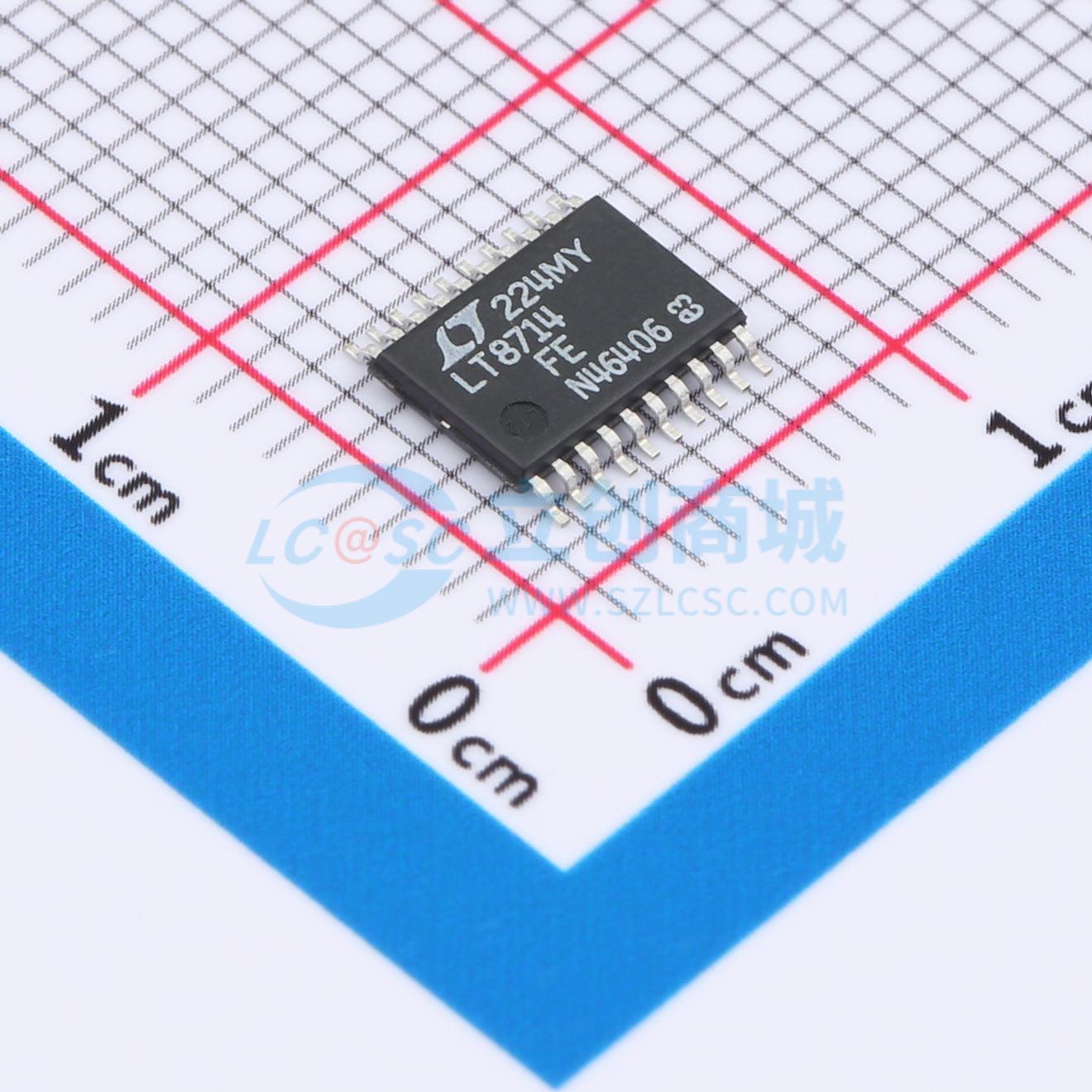

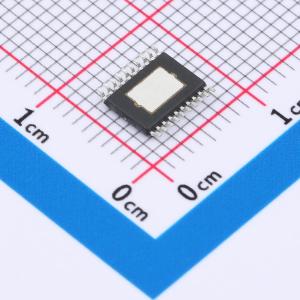

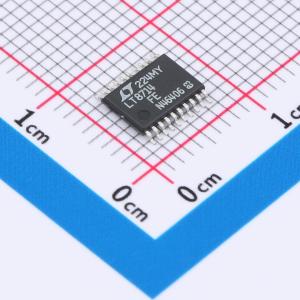

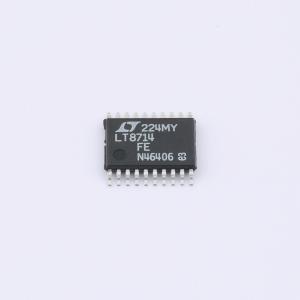

温馨提醒：图片仅供参考，商品以实物为准

LT8714EFE#PBF

具无缝四象限操作功能的双极性输出同步控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8714是一款专为四象限输出转换器设计的同步PWM DC/DC控制器。其输出电压能清晰地过零转换，具备源出和吸入输出电流的能力。当配置为新型四象限拓扑时，LT8714非常适合调节为正电压、负电压或零电压
品牌名称: ADI(亚德诺)
商品型号: LT8714EFE#PBF
商品编号: C674199
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.8克(g)

商品参数

商品概述

LT8714是一款同步PWM DC/DC控制器，专为四象限输出转换器而设计。输出电压能在具备源出和吸收输出电流能力的情况下，干净利落地过零转换。当配置为新型四象限拓扑时，LT8714非常适合调节为正电压、负电压或零电压。此外，LT8714集成了电源良好指示功能，可让用户知道VOUT是高于还是低于其目标调节电压。

商品特性

双极性输出干净利落地过零转换
对于任何输出电压，输出均可源出或吸收电流
CTRL引脚可外部设置输出电压
宽输入范围：4.5V至80V
电源良好指示引脚（PG）
开关频率高达750kHz
可同步至外部时钟
高增益EN引脚可接受缓慢变化的输入信号
20引脚TSSOP外露焊盘封装

应用领域

四象限电源
双向电流源
高功率、低频信号放大
测试与测量
电子车窗贴膜

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.5V~80V
	输出电流	-
	开关频率	100kHz~750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	-
	静态电流(Iq)	4mA
	开关管(内置/外置)	外置
	输出类型	可调
