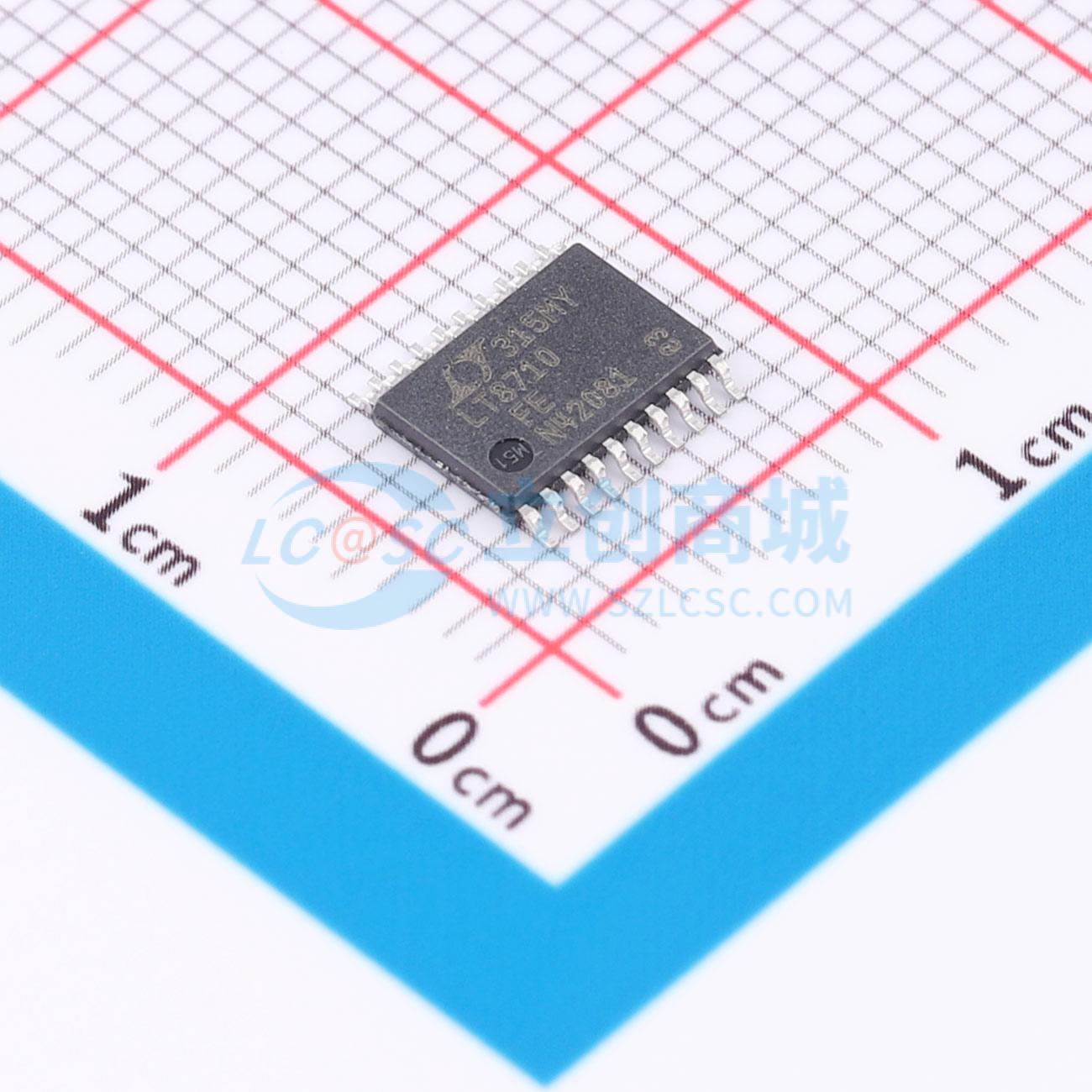

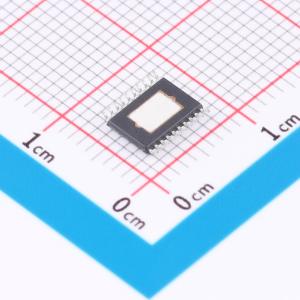

LT8710IFE#PBF

具输出电流控制功能的同步 SEPIC / 负输出 / 升压型控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8710 是一款同步 PWM DC/DC 控制器，具备轨到轨输出电流监测与控制功能。LT8710 适用于多种类型的电源拓扑，可轻松配置为升压、SEPIC、反相或反激式电路。LT8710 的轨到轨输出电流监测与控制功能使其能够应用于如电池充电等电流受限的应用场景
品牌名称: ADI(亚德诺)
商品型号: LT8710IFE#PBF
商品编号: C674193
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.294682克(g)

商品参数

商品概述

LT8710是一款同步PWM DC/DC控制器，具备轨到轨输出电流监测与控制功能。LT8710适用于多种电源拓扑结构，可轻松配置为升压、SEPIC、反相或反激式电路。 LT8710的轨到轨输出电流监测与控制功能使其能够应用于电流受限的场景，如电池充电。FLAG引脚可用作电源正常指示或C/10指示，以实现精确的电池大容量充电和浮充电压控制。通过外部电阻，LT8710的开关频率范围可设置在100kHz至750kHz之间，也可与外部时钟同步。 LT8710还具有创新的EN/FBIN引脚电路，可处理缓慢变化的输入信号，并具备可调欠压锁定功能。该引脚还用于输入电压调节，以避免高阻抗输入电源崩溃。此外，还集成了频率折返和软启动等功能。LT8710采用20引脚TSSOP封装。

商品特性

宽输入范围：4.5V至80V
轨到轨输出电流监测与控制
高阻抗输入的输入电压调节
C/10或电源正常指示引脚
用于强制连续导通模式（CCM）或脉冲跳跃操作的MODE引脚
最高750kHz的开关频率
单反馈引脚，可轻松配置为升压、SEPIC、反相或反激式转换器
可与外部时钟同步
高增益EN/FBIN引脚可接受缓慢变化的输入信号
20引脚TSSOP封装

应用领域

高功率本地电源
宽输入电压范围SEPIC/反相电路
铅酸电池充电器
汽车发动机控制单元（ECU）电源
太阳能电池板功率转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~80V
	输出电流	-
	开关频率	100kHz~750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式；反相式
	静态电流(Iq)	4mA
	开关管(内置/外置)	外置
	输出类型	可调
