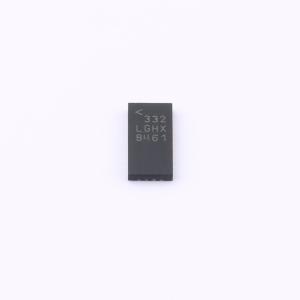

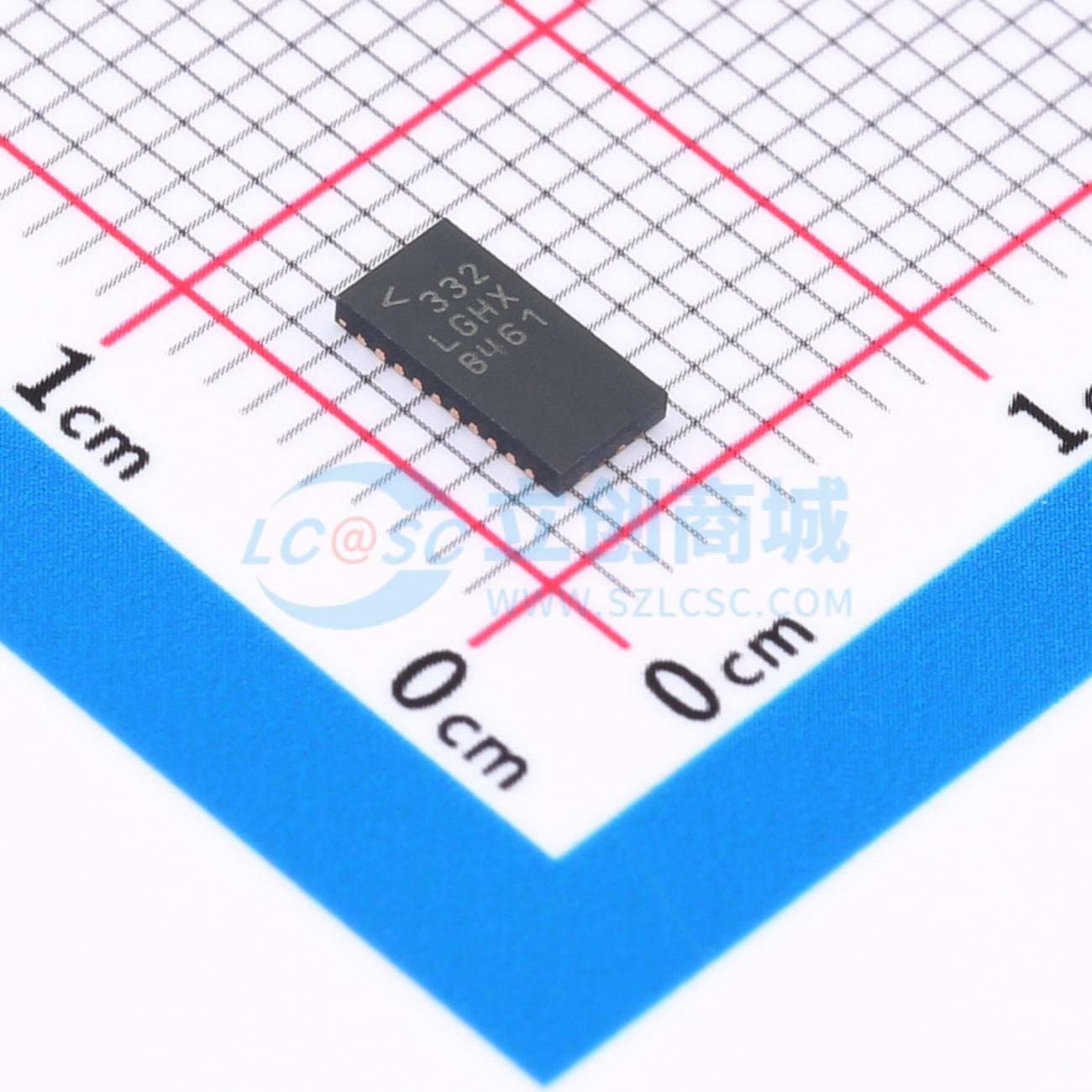

LT8613IUDE#TRPBF

具有电流检测功能和 3uA 静态电流的 42V、6A 同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有电流检测功能和 3μA 静态电流的 42V、6A 同步降压型稳压器
品牌名称: ADI(亚德诺)
商品型号: LT8613IUDE#TRPBF
商品编号: C674064
商品封装: QFN-28-EP(3x6)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

LT8613是一款紧凑、高效、高速的同步单片降压开关稳压器，仅消耗3µA的静态电流。它集成了上下功率开关以及所有必要的电路，最大限度地减少了对外部元件的需求。内置的电流检测放大器配有监测和控制引脚，可实现精确的输入或输出电流调节与限制。低纹波突发模式操作可在极低输出电流下实现高效率，同时将输出纹波保持在10mVP-P以下。SYNC引脚允许与外部时钟同步。采用峰值电流模式拓扑的内部补偿可使用小型电感器，实现快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于设置VIN欠压锁定或关闭LT8613，将输入电源电流降至1µA。TR/SS引脚上的电容可在启动期间设置输出电压的上升速率。当VOUT处于设定输出电压的±9%范围内以及出现故障情况时，PG标志会发出信号。LT8613采用小型28引脚3mm×6mm QFN封装，带有散热焊盘，热阻较低。

商品特性

带监测功能的轨到轨电流检测放大器
宽输入电压范围：3.4V至42V
超低静态电流突发模式操作：在将12VIN调节至3.3VOUT时，静态电流I0为3µA，输出纹波<10mVP-P
高效同步操作：在12VIN输入、5VOUT输出、3A负载时效率为95%；在12VIN输入、3.3VOUT输出、3A负载时效率为94%
快速最小开关导通时间：40ns
在所有条件下均具有低压差：3A负载时为250mV
允许使用小型电感器
低EMI
可调节且可同步：200kHz至2.2MHz
电流模式操作
精确的1V使能引脚阈值
内部补偿
输出软启动和跟踪
小型散热增强型3mm×6mm 28引脚QFN封装

应用领域

汽车和工业电源
通用降压恒流恒压电源

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.4V~42V
	输出电压	-
	输出电流	6A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3uA
	开关管(内置/外置)	内置
	输出类型	可调
