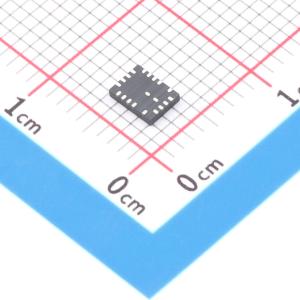

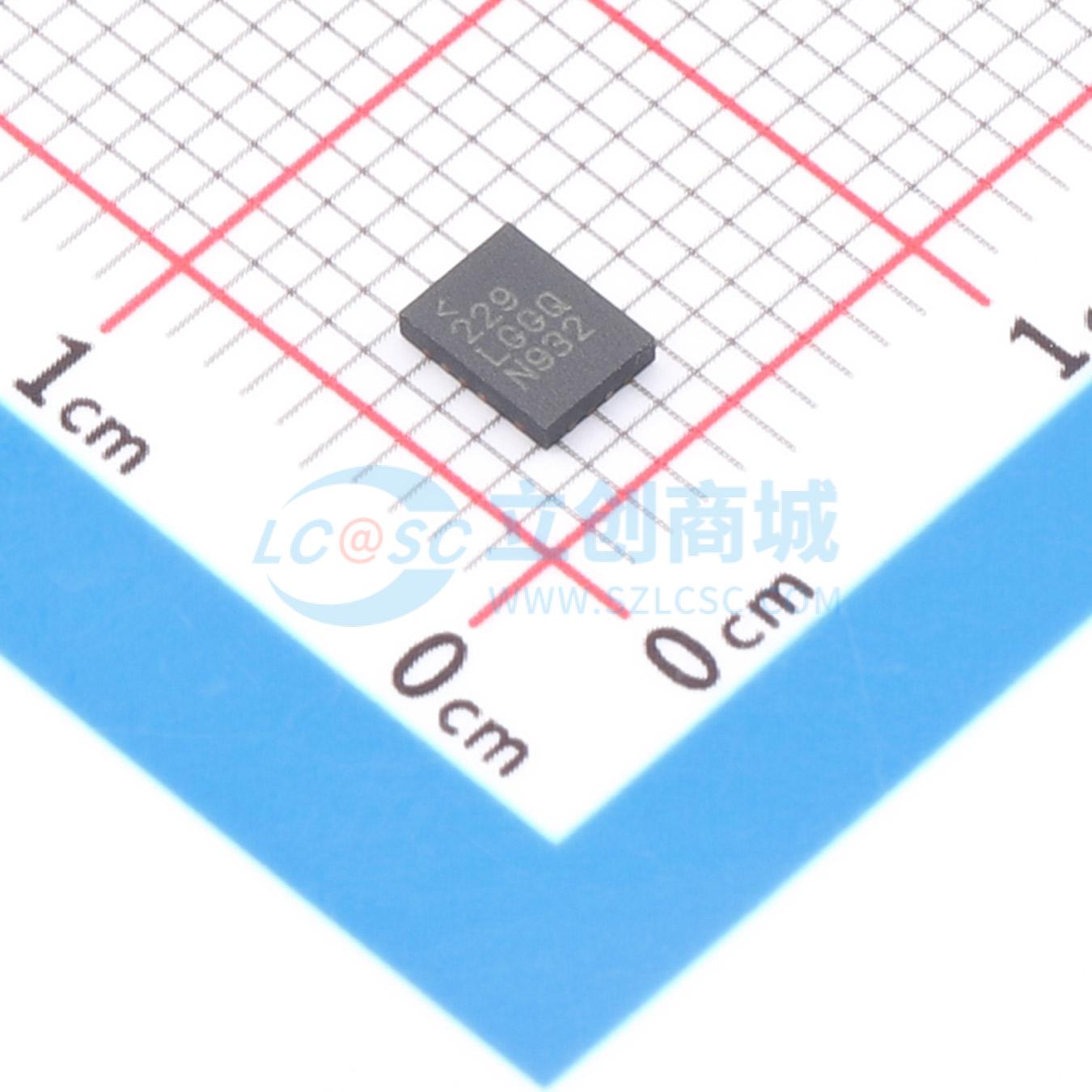

温馨提醒：图片仅供参考，商品以实物为准

LT8614HUDC#TRPBF

具 2.5uA 静态电流的 42V、4A 同步降压型 Silent Switcher

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 2.5μA 静态电流的 42V、4A 同步降压型 Silent Switcher
品牌名称: ADI(亚德诺)
商品型号: LT8614HUDC#TRPBF
商品编号: C674068
商品封装: QFN-18(3x4)
包装方式: 编带
商品毛重: 0.145克(g)

商品参数

商品概述

LT8614降压稳压器采用了Silent Switcher架构，旨在将电磁干扰（EMI）辐射降至最低，同时在高达3MHz的频率下实现高效率。该器件采用3mmx4mm QFN封装，其单片结构集成了功率开关并包含所有必要的电路，可实现极小的PCB占位面积。在输出完全稳压的情况下，其超低的2.5µA静态电流适用于在极小负载电流下要求最高效率的应用。在从零到满载电流的任何负载条件下，瞬态响应都非常出色，输出电压纹波低于10mVP-P。 LT8614能够以30ns的快速最小顶部开关导通时间，在高频下实现高输入电压（VIN）到低输出电压（VOUT）的转换。即使电感饱和，在过载情况下也能安全工作。该器件具备实用且易于使用的特性：当输出处于稳压状态时，漏极开路的PG引脚会发出信号。SYNC引脚支持时钟同步，并可选择突发模式或脉冲跳跃模式。通过TR/SS引脚可实现软启动和跟踪功能。使用EN/UV引脚可设置精确的使能阈值，RT引脚连接电阻可对开关频率进行编程。

商品特性

Silent Switcher架构
超低EMI辐射
高频下的高效率
在1MHz、12VIN至5VOUT条件下，效率高达96%
在2MHz、12VIN至5VOUT条件下，效率高达94%
宽输入电压范围：3.4V至42V
超低静态电流突发模式工作：在12VIN至3.3VOUT稳压输出时，静态电流为2.5µA，输出纹波<10mVP-P
快速最小开关导通时间：30ns
在所有条件下的低压差：1A时为125mV
在过载时可安全耐受电感饱和
可调节和同步：200kHz至3MHz
峰值电流模式工作
精确的1V使能引脚阈值
内部补偿
输出软启动和跟踪
小型18引脚3mmx4mm QFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车和工业电源
通用降压应用
GSM电源

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.4V~42V
	输出电压	970mV~41.8V
	输出电流	4A
	开关频率	200kHz~3MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	可调
