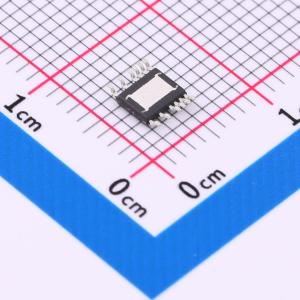

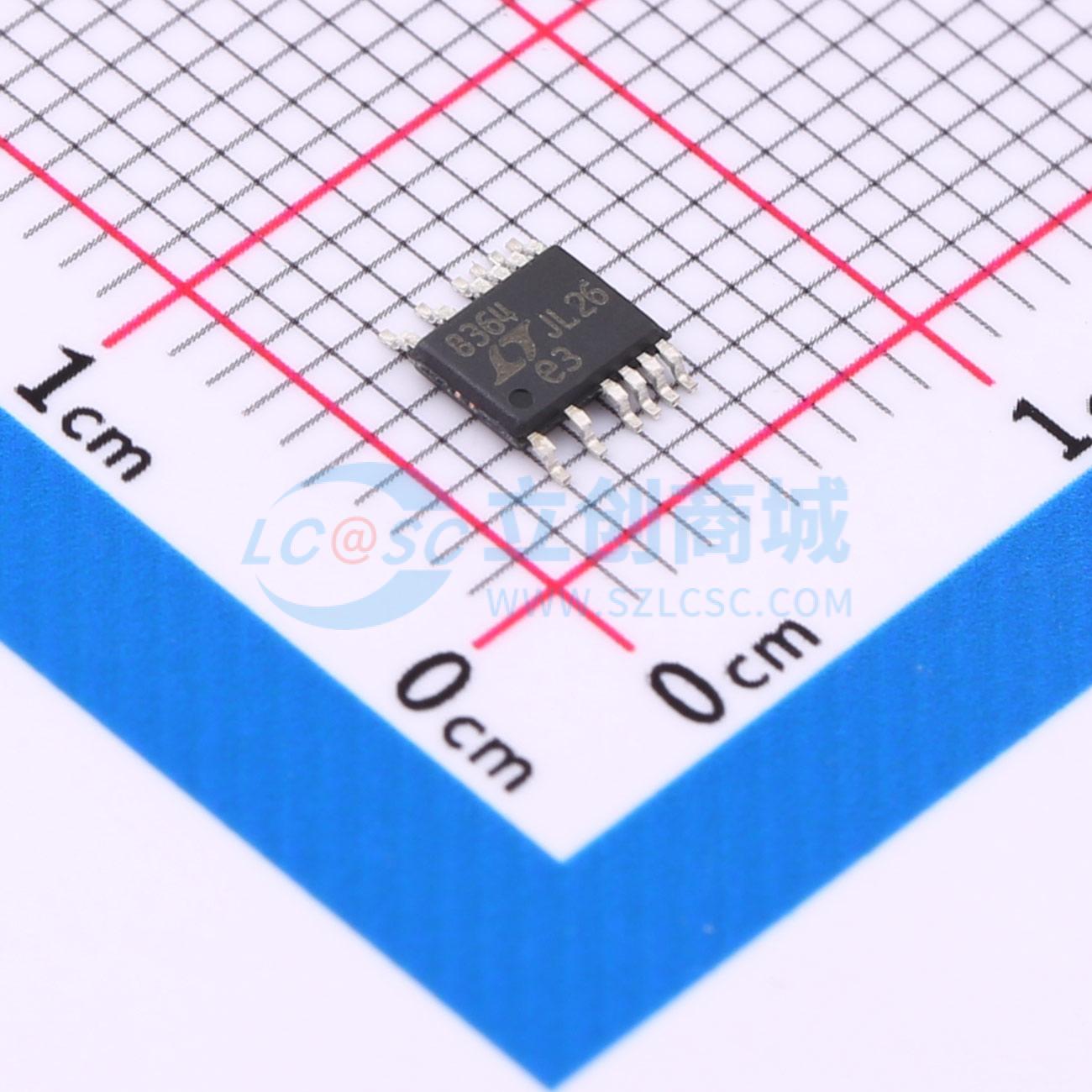

LT8364IMSE#PBF

具 4A、60V 开关的低 IQ 升压 / SEPIC / 负输出转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8364是一款电流模式DC/DC转换器，内置一个60V、4A开关，可在2.8V至60V输入电压下工作。凭借独特的单反馈引脚架构，它能够实现升压、SEPIC或反相配置。其突发模式（Burst Mode）工作时静态电流低至9μA，可在极低输出电流下保持高效率，同时使典型输出纹波低于15mV
品牌名称: ADI(亚德诺)
商品型号: LT8364IMSE#PBF
商品编号: C673783
商品封装: MSOP-12
包装方式: 管装
商品毛重: 0.133333克(g)

商品参数

商品概述

LT8364是一款电流模式DC/DC转换器，内置一个60V、4A开关，可在2.8V至60V输入电压下工作。凭借独特的单反馈引脚架构，它能够实现升压、SEPIC或反相配置。突发模式（Burst Mode）工作时，静态电流低至9µA，可在极低输出电流下保持高效率，同时将典型输出纹波控制在15mV以下。外部补偿引脚允许在宽范围的输入和输出电压以及300kHz至2MHz的可编程开关频率下优化环路带宽。SYNC/MODE引脚可实现与外部时钟同步。它还可用于选择突发模式或脉冲跳跃模式，可开启或关闭扩频频率调制以降低EMI。为提高效率，BIAS引脚可接受第二个输入为INTVCC稳压器供电。其他特性包括频率折返和可编程软启动，用于在启动期间控制电感电流。 LT8364采用散热增强型12引脚4mm×3mm DFN封装或散热增强型16引脚MSOP封装（去掉四个引脚）。

商品特性

宽输入电压范围：2.8V至60V
超低静态电流和低纹波
突发模式（Burst Mode）工作：∠0 = 94A
4A、60V功率开关
单反馈引脚实现正或负输出电压编程
可编程频率（300kHz至2MHz）
可与外部时钟同步
扩频频率调制以降低EMI
BIAS引脚以提高效率
可编程欠压锁定（UVLO）
散热增强型12引脚4mm×3mm DFN和16引脚MSOP封装
通过AEC - Q100汽车应用认证

应用领域

工业
汽车
电信
医疗诊断设备
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.8V~60V
	输出电压	-
	输出电流	4A
	开关频率	300kHz~2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	SEPIC；升压式；反相式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	-
