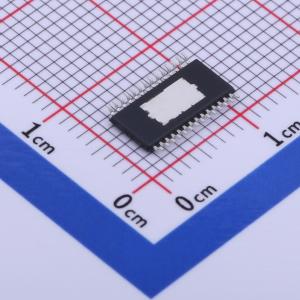

温馨提醒：图片仅供参考，商品以实物为准

LT8390EFE#TRPBF

60V 同步 4 开关升降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具扩展频谱的 60V、同步、四开关、降压-升压型控制器
品牌名称: ADI(亚德诺)
商品型号: LT8390EFE#TRPBF
商品编号: C673802
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

LT8390是一款同步4开关降压-升压型DC/DC控制器，可在输入电压高于、低于或等于输出电压的情况下调节输出电压、输入或输出电流。其专有的峰值降压/峰值升压电流模式控制方案支持150kHz至650kHz的可调且可同步的固定频率工作，或采用内部±15%三角扩频频率调制以实现低EMI。该器件的输入电压范围为4V至60V，输出电压能力为0V至60V，且在不同工作区域之间可实现无缝低噪声转换，非常适合用于汽车、工业、电信甚至电池供电系统中的电压调节器、电池和超级电容器充电器应用。 LT8390提供输入或输出电流监测以及电源正常标志。还具备故障保护功能，可检测输出短路情况，在此期间，LT8390可重试、锁存关断或继续运行。

商品特性

4开关单电感架构，允许VIN高于、低于或等于VOUT
同步开关：效率高达98%
专有的峰值降压/峰值升压电流模式
宽VIN范围：4V至60V
±1.5%输出电压精度：1V ≤ VOUT ≤ 60V
带监测功能时输入或输出电流精度为±3%
扩频频率调制以实现低EMI
高端PMOS负载开关驱动器
集成自举二极管
降压或升压模式下无顶部MOSFET刷新噪声
可调且可同步：150kHz至650kHz
关断期间VOUT与VIN断开
提供带散热焊盘的28引脚TSSOP封装和28引脚QFN（4mm×5mm）封装

应用领域

汽车
工业
电信系统
高功率电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4V~60V
	输出电压	0V~60V
	输出电流	-
	开关频率	630kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	2.1mA
	开关管(内置/外置)	外置
	输出类型	可调
