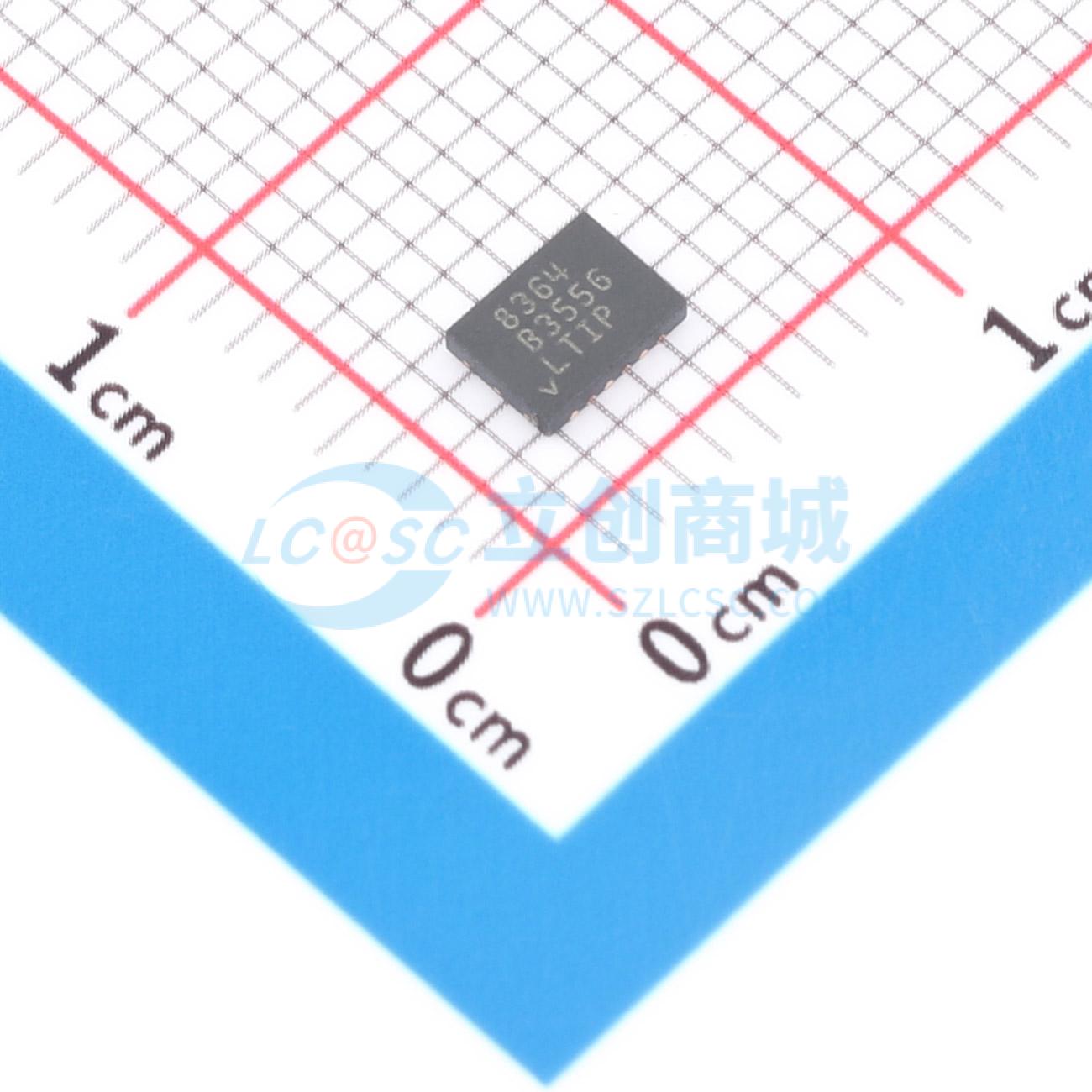

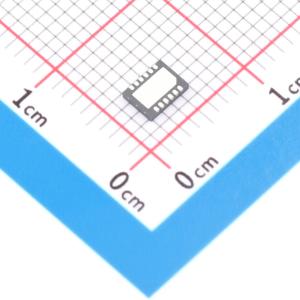

温馨提醒：图片仅供参考，商品以实物为准

LT8364EDE#PBF

低功耗升压/SEPIC/反相转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8364是一款电流模式DC/DC转换器,具有60V、4A开关,可在2.8V至60V输入范围内工作。支持升压、SEPIC或反相配置。Burst Mode操作消耗低至9μA的静态电流,保持高效率。可编程频率范围为300kHz至2MHz。
品牌名称: ADI(亚德诺)
商品型号: LT8364EDE#PBF
商品编号: C673773
商品封装: DFN-12-EP(3x4)
包装方式: 管装
商品毛重: 0.059克(g)

商品参数

商品概述

LT8364 是一款电流模式 DC/DC 转换器，具有 60V、4A 开关，可在 2.8V 至 60V 输入电压范围内工作。凭借独特的单反馈引脚架构，它能够实现升压、SEPIC 或反相配置。Burst Mode 操作的静态电流可低至 9µA，在非常低的输出电流下保持高效率，同时将典型输出纹波控制在 15mV 以下。外部补偿引脚允许在广泛的输入和输出电压以及 300kHz 到 2MHz 的可编程开关频率范围内优化环路带宽。SYNC/MODE 引脚允许与外部时钟同步。它还可以用于选择带有或不带有扩频频率调制的 Burst Mode 或脉冲跳过模式，以降低 EMI。为了提高效率，BIAS 引脚可以接受第二个输入来为 INTVCC 稳压器供电。其他功能包括频率回缩和可编程软启动，以控制启动期间的电感电流。LT8364 提供热增强型 12 引脚 4mm x 3mm DFN 封装或去除四个引脚的热增强型 16 引脚 MSOP 封装。

商品特性

宽输入电压范围：2.8V 至 60V
超低静态电流和低纹波
突发模式操作：94A
4A，60V 功率开关
单个反馈引脚实现正或负输出电压编程
可编程频率（300kHz 至 2MHz）
可同步到外部时钟
扩频频率调制以降低电磁干扰
BIAS 引脚以提高效率
可编程欠压锁定 (UVLO)
增强散热的12引脚4mm x 3mm DFN 和 16引脚 MSOP 封装

应用领域

工业用
汽车
电信
医疗诊断设备
移动电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.8V~60V
	输出电压	-
	输出电流	4A
	开关频率	300kHz~2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反相式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	可调
