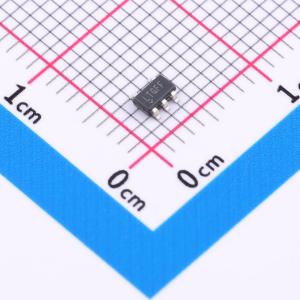

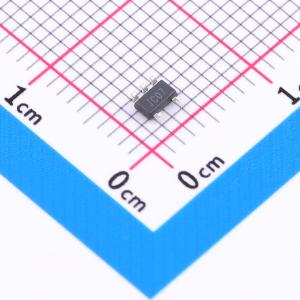

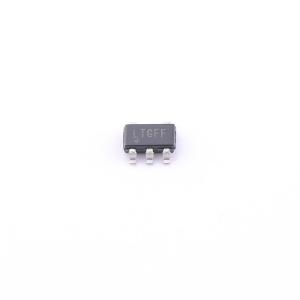

LT8300IS5#TRPBF

100V输入电压范围的微功耗隔离反激转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 150V/260mA 开关的 100VIN 微功率隔离型反激式转换器
品牌名称: ADI(亚德诺)
商品型号: LT8300IS5#TRPBF
商品编号: C673660
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.043032克(g)

商品参数

商品概述

LT8300是一款微功耗高压隔离反激式转换器。通过直接从初级侧反激波形采样隔离输出电压，该器件无需第三绕组或光隔离器即可实现稳压。输出电压通过单个外部电阻进行编程。内部补偿和软启动功能进一步减少了外部元件数量。边界模式操作提供了一种小型磁性解决方案，具有出色的负载调节能力。低纹波突发模式操作在轻载时保持高效率，同时将输出电压纹波降至最低。一个260mA、150V的DMOS功率开关与所有高压电路和控制逻辑集成在一个5引脚ThinSOT封装中。 LT8300的输入电压范围为6V至100V，可提供高达2W的隔离输出功率。高度集成以及采用边界模式和低纹波突发模式，为隔离电源传输提供了一种易于使用、元件数量少且高效的应用解决方案。

商品特性

6V至100V输入电压范围
260mA、150V内部DMOS功率开关
睡眠模式下静态电流低至70μA
工作模式下为330μA
重载时采用边界模式操作
轻载时采用低纹波突发模式操作
最小负载 < 满载输出的0.5%（典型值）
输出电压通过单个外部电阻设置
稳压无需变压器第三绕组或光隔离器
精确的使能/欠压锁定阈值和迟滞
内部补偿和软启动
5引脚TSOT - 23封装
通过AEC - Q100汽车应用认证

应用领域

隔离式电信、汽车、工业、医疗电源
隔离式辅助/备用电源

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	6V~100V
	输出电压	-
	输出电流	260mA
	开关频率	7.5kHz~780kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	330uA
	开关管(内置/外置)	内置
	输出类型	可调
