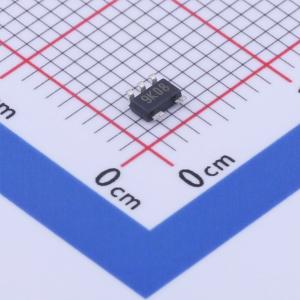

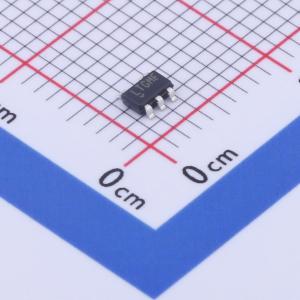

LT8301ES5#TRPBF

微功率无光耦隔离反激式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成65V/1.2A开关的42VIN微功耗非光学隔离反激式转换器
品牌名称: ADI(亚德诺)
商品型号: LT8301ES5#TRPBF
商品编号: C673665
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LT8301是一款微功耗隔离式反激转换器。通过直接从初级侧反激波形采样隔离输出电压，该器件无需第三绕组或光隔离器即可实现稳压。输出电压通过单个外部电阻进行编程。内部补偿和软启动功能进一步减少了外部元件数量。边界模式操作提供了一种小型磁性解决方案，具有出色的负载调节能力。低纹波突发模式操作在轻载时保持高效率，同时将输出电压纹波降至最低。一个1.2A、65V的DMOS功率开关与所有高压电路和控制逻辑集成在一个5引脚ThinSOT封装中。 LT8301的输入电压范围为2.7V至42V，可提供高达6W的隔离输出功率。高度集成以及边界模式和低纹波突发模式的应用，为隔离式电源传输提供了一种易于使用、元件数量少且高效的应用解决方案。

商品特性

2.7V至42V输入电压范围
1.2A、65V内部DMOS功率开关
低静态电流：
- 睡眠模式下为100µA
- 工作模式下为250µA
重载时采用边界模式操作
轻载时采用低纹波突发模式操作
最小负载 < 满载输出的0.5%（典型值）
输出电压通过单个外部电阻设置
稳压无需变压器第三绕组或光隔离器
精确的EN/UVLO阈值和迟滞
内部补偿和软启动
输出短路保护
5引脚TSOT - 23封装
通过AEC - Q100汽车应用认证

应用领域

隔离式电信、汽车、工业、医疗电源
隔离式辅助/备用电源

数据手册PDF

放大查看下载PDF

优惠活动

6.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.7V~42V
	输出电流	1.2A
	开关频率	10kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	100uA；350uA
	开关管(内置/外置)	内置
	输出类型	-
