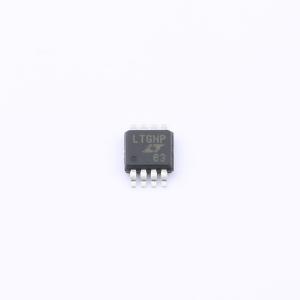

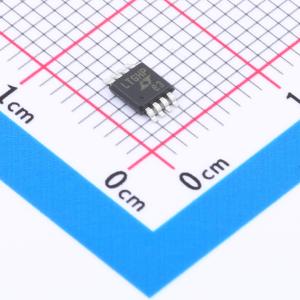

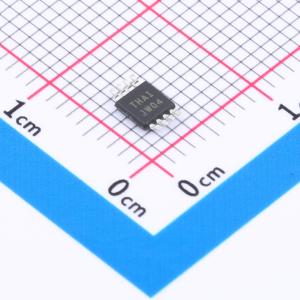

温馨提醒：图片仅供参考，商品以实物为准
LT6237IMS8#PBF
低噪声、轨到轨输出运放/ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 轨至轨输出、215MHz、1.1nV/√Hz 运算放大器 / SAR ADC 驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6237IMS8#PBF
- 商品编号
- C673055
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12.6V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 215MHz | |
| 输入失调电压(Vos) | 550uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 70V/us | |
| 输入偏置电流(Ib) | 12uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 800nA | |
| 噪声密度(eN) | 1.1nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~12.6V |
商品概述
LT6236/LT6237/LT6238 分别为单通道/双通道/四通道低噪声、轨到轨输出运算放大器，其输入参考噪声电压密度为 1.1nV/√Hz，每个放大器的电源电流仅为 3.5mA。这些放大器将极低的噪声和电源电流与 215MHz 的增益带宽积和 70V/µs 的压摆率相结合。低噪声、快速建立时间和低失调电压使该放大器非常适合驱动低噪声、高速 SAR ADC。LT6236 具备关断功能，可将电源电流降至 10µA 以下。该系列放大器的输出可在任一电源轨的 50mV 范围内摆动，以在低电源应用中最大化信号动态范围，并在 3.3V、5V 和 ±5V 电源下进行了规格测试。LT6236/LT6237/LT6238 是 LT6230/LT6231/LT6232 的升级版，在 100kHz 以上频段具有更低的宽带噪声，性能相近。
商品特性
- 低噪声：1.1nV/√Hz
- 低电源电流：每放大器最大 3.5mA
- 低失调电压：最大 350µV
- 快速建立时间：2VP-P 输出至 18 位精度时为 570ns
- 低失真：2kHz 时 THD = -116.80dB
- 宽电源范围：3V 至 12.6V
- 输出轨到轨摆动
- 215MHz 增益带宽积
- 规定温度范围：-40℃ 至 125℃
- LT6236 关断电流最大 10µA
- LT6236 采用薄型（1mm）ThinSOT 封装
- 双通道 LT6237 采用 3mm×3mm 8 引脚 DFN 和 8 引脚 MSOP 封装
- LT6238 采用 16 引脚 SSOP 封装
应用领域
- 16 位和 18 位 SAR ADC 驱动器
- 有源滤波器
- 低噪声、低功耗信号处理
