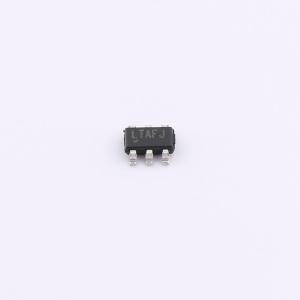

温馨提醒：图片仅供参考，商品以实物为准
LT6230IS6#TRPBF
215MHz、轨至轨输出、1.1nV/√Hz、3.5mA 运放系列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单/双/四通道低噪声、轨到轨输出的单位增益稳定运算放大器，具有 1.1nV/Hz 的噪声电压，每个放大器仅消耗 3.5mA 的电源电流。这些放大器将极低的噪声和电源电流与 215MHz 的增益带宽积、70V/μs 的压摆率相结合，针对低电源电压信号调理系统进行了优化。放大器的输出可以在任一电源轨的 50mV 范围内摆动，以在低电源应用中最大化信号动态范围，并在 3.3V、5V 和 ±5V 电源下进行了规格测试。每个放大器的 en·(1/SUPPLY) 乘积为 1.9，是所有运算放大器中噪声效率最高的之一
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6230IS6#TRPBF
- 商品编号
- C673016
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12.6V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 215MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 70V/us | |
| 输入偏置电流(Ib) | 12uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 800nA | |
| 噪声密度(eN) | 1.7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~12.6V |
应用领域
- 超声波放大器
- 低噪声、低功耗信号处理
- 有源滤波器
- 驱动A/D转换器
- 轨到轨缓冲放大器
