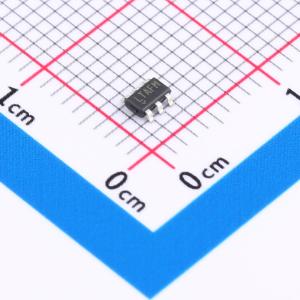

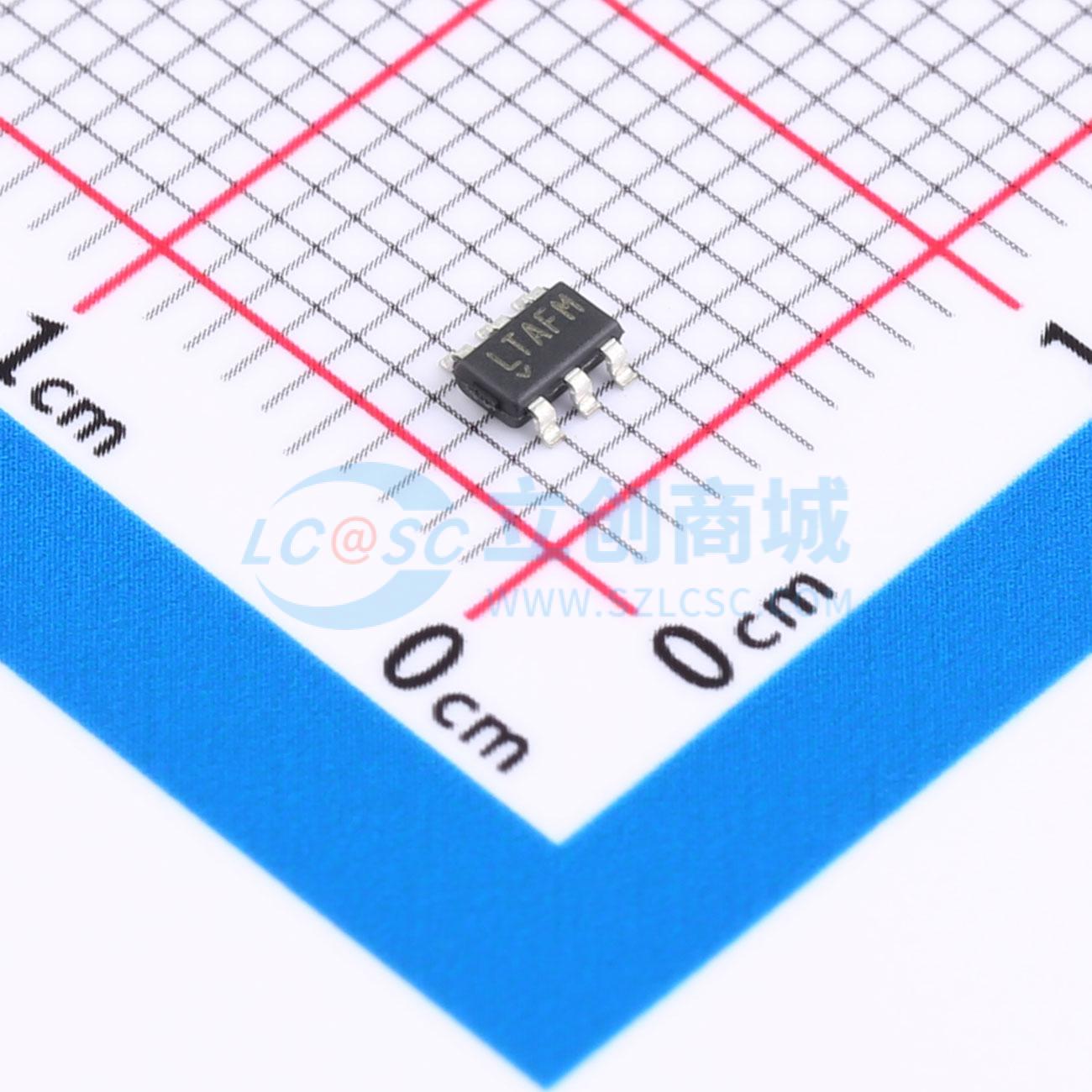

温馨提醒：图片仅供参考，商品以实物为准

LT6233IS6-10#TRPBF

60MHz、轨至轨输出、1.9nV/√Hz、1.2mA 运放系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单路/双路/四路低噪声、轨到轨输出、单位增益稳定运算放大器，具有1.9nV/Hz的噪声电压，每个放大器仅消耗1.2mA的电源电流。这些放大器将极低的噪声和电源电流与60MHz的增益带宽积、17V/μs的压摆率相结合，针对低电源电压信号调理系统进行了优化。输出可在任一电源轨的50mV范围内摆动，以在低电源应用中最大化信号动态范围，在3.3V、5V和±5V电源下进行了规格测试。
品牌名称: ADI(亚德诺)
商品型号: LT6233IS6-10#TRPBF
商品编号: C673031
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	12.6V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	375MHz
	输入失调电压(Vos)	700uV
	输入失调电压温漂(Vos TC)	3uV/℃
	压摆率(SR)	80V/us
	输入偏置电流(Ib)	4uA

	属性	参数值
	输入失调电流(Ios)	300nA
	噪声密度(eN)	1.9nV/√Hz@10kHz
	共模抑制比(CMRR)	115dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	1.2mA
	输出电流	30mA
	工作温度	-40℃~+85℃
	单电源	3V~12.6V
	双电源(Vee~Vcc)	-5V~5V

商品概述

LT6233/LT6234/LT6235 分别为单通道/双通道/四通道低噪声、轨到轨输出、单位增益稳定运算放大器，其噪声电压为 1.9nV/√Hz，每个放大器的电源电流仅为 1.2mA。这些放大器将极低的噪声和电源电流与 60MHz 的增益带宽积、17V/µs 的压摆率相结合，并且针对低电源电压信号调理系统进行了优化。LT6233 - 10 是一款针对高增益应用优化的单通道放大器，可实现更高的增益带宽和压摆率。LT6233 和 LT6233 - 10 包含一个使能引脚，可用于将电源电流降至 10µA 以下。该系列放大器的输出可在任一电源轨的 50mV 范围内摆动，以在低电源应用中最大化信号动态范围，并在 3.3V、5V 和 ±5V 电源下进行了规格定义。每个放大器的 en • √ISUPPLY 乘积为 2.1，在所有运算放大器中是噪声效率最高的之一。 LT6233/LT6233 - 10 采用 6 引脚 SOT - 23 封装，双通道 LT6234 采用具有标准引脚排列的 8 引脚 SO 封装。为实现紧凑布局，双通道版本还提供微型双扁平无引脚封装（DFN）。LT6235 采用 16 引脚 SSOP 封装。

商品特性

低噪声电压：1.9nV/√Hz
低电源电流：每个放大器最大 1.2mA
低失调电压：最大 350µV
增益带宽积：
- LT6233：60MHz；AV≥1
- LT6233 - 10：375MHz；AV≥10
宽电源范围：3V 至 12.6V
输出轨到轨摆动
共模抑制比：典型值 115dB
输出电流：30mA
工作温度范围：-40℃ 至 85℃
LT6233 关断电流最大为 10µA
LT6233/LT6233 - 10 采用薄型（1mm）ThinSOT 封装
双通道 LT6234 采用 8 引脚 SO 和微型 DFN 封装
LT6235 采用 16 引脚 SSOP 封装

应用领域

超声放大器
低噪声、低功耗信号处理
有源滤波器
驱动 A/D 转换器
轨到轨缓冲放大器
低噪声低功耗仪表放大器
