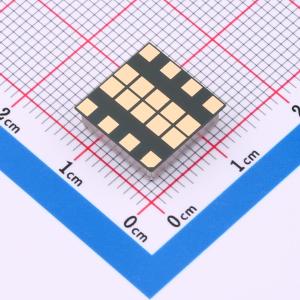

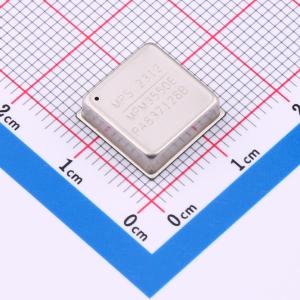

温馨提醒：图片仅供参考，商品以实物为准
MPM3550EGLE
36V, 5A, 高效、快速瞬态、非隔离式 DC/DC 电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MPM3550E是一款用于对空间要求敏感应用的高密度、非隔离式DC/DC电源模块。该模块提供了一种非常紧凑的解决方案，可在宽输入电源和负载范围内实现5A的连续输出电流，具有快速瞬态响应和良好的稳定性。通过外部FB电阻，MPM3550E可提供1.0 - 12.0V的可调输出电压（默认输出3.3V）。通过采用同步整流和控制技术，实现了超高效率。MPM3550E具备标准特性，包括内部固定软启动、远程使能控制和电源正常指示。MPM3550E具备全面集成的保护特性，包括过流保护（OCP）、短路保护（SCP）、输出欠压保护（UVP）、输入欠压锁定（UVLO）和热关断保护。MPM3550E在先进的12mmx12mmx3.82mm封装中集成了开关控制器、功率开关、电感器、适量的输入和输出电容器以及所有支持元件。MPM3550E仅需最少数量的标准外部元件。这种紧凑的解决方案通过极大简化电路板设计、布局和制造要求，显著有助于系统设计和提高生产效率。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3550EGLE
- 商品编号
- C6097426
- 商品封装
- LGA-18(12x12)
- 包装方式
- 托盘
- 商品毛重
- 1.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~36V | |
| 输出电压精度 | ±2% | |
| 输出电压(Vout) | 1V~12V | |
| 输出电流(最大值) | 5A | |
| 转换效率 | 94.6% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 500uA | |
| 开关频率 | 507kHz | |
| 纹波噪声 | 30mVp-p | |
| 特性 | 过流保护；欠压保护；短路保护；过热保护 | |
| 长度 | 12mm | |
| 宽度 | 12mm | |
| 高度 | 3.82mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
MPM3550E是一款用于对空间要求敏感应用的高密度、非隔离式DC/DC电源模块。该模块提供了一种非常紧凑的解决方案，可在宽输入电源和负载范围内实现5A的连续输出电流，具有快速瞬态响应和良好的稳定性。通过外部FB电阻，MPM3550E可提供1.0 - 12.0V的可调输出电压（默认输出3.3V）。通过采用同步整流和控制技术，实现了超高效率。 MPM3550E具备标准特性，包括内部固定软启动、远程使能控制和电源正常指示。MPM3550E具备全面集成的保护特性，包括过流保护（OCP）、短路保护（SCP）、输出欠压保护（UVP）、输入欠压锁定（UVLO）和热关断保护。 MPM3550E在先进的12mmx12mmx3.82mm封装中集成了开关控制器、功率开关、电感器、适量的输入和输出电容器以及所有支持元件。MPM3550E仅需最少数量的标准外部元件。这种紧凑的解决方案通过极大简化电路板设计、布局和制造要求，显著有助于系统设计和提高生产效率。
商品特性
- 集成电感器、开关、控制器
- 高效同步模式控制
- 元件数量少且尺寸小
- 易于设计且能最快推向市场
- 4.5V至36V宽工作输入范围
- 输出电压可在1.0V至12.0V之间调节
- 保证5A连续输出电流
- 超快速瞬态响应
- 内部固定软启动时间
- 外部频率选择引脚
- 电源正常（PGOOD）指示
- 非锁存式OCP、SCP、UVP和UVLO
- 热关断保护
- 远程使能控制（EN）
- 采用LGA - 18（12mmx12mmx3.82mm）封装
- 重量：1.4g
- 工作温度：-40℃至+125℃
- 符合CISPR25 5级标准
应用领域
- 汽车系统
- 工业电源
- 电信和网络系统
- 分布式电源和负载点（POL）系统
