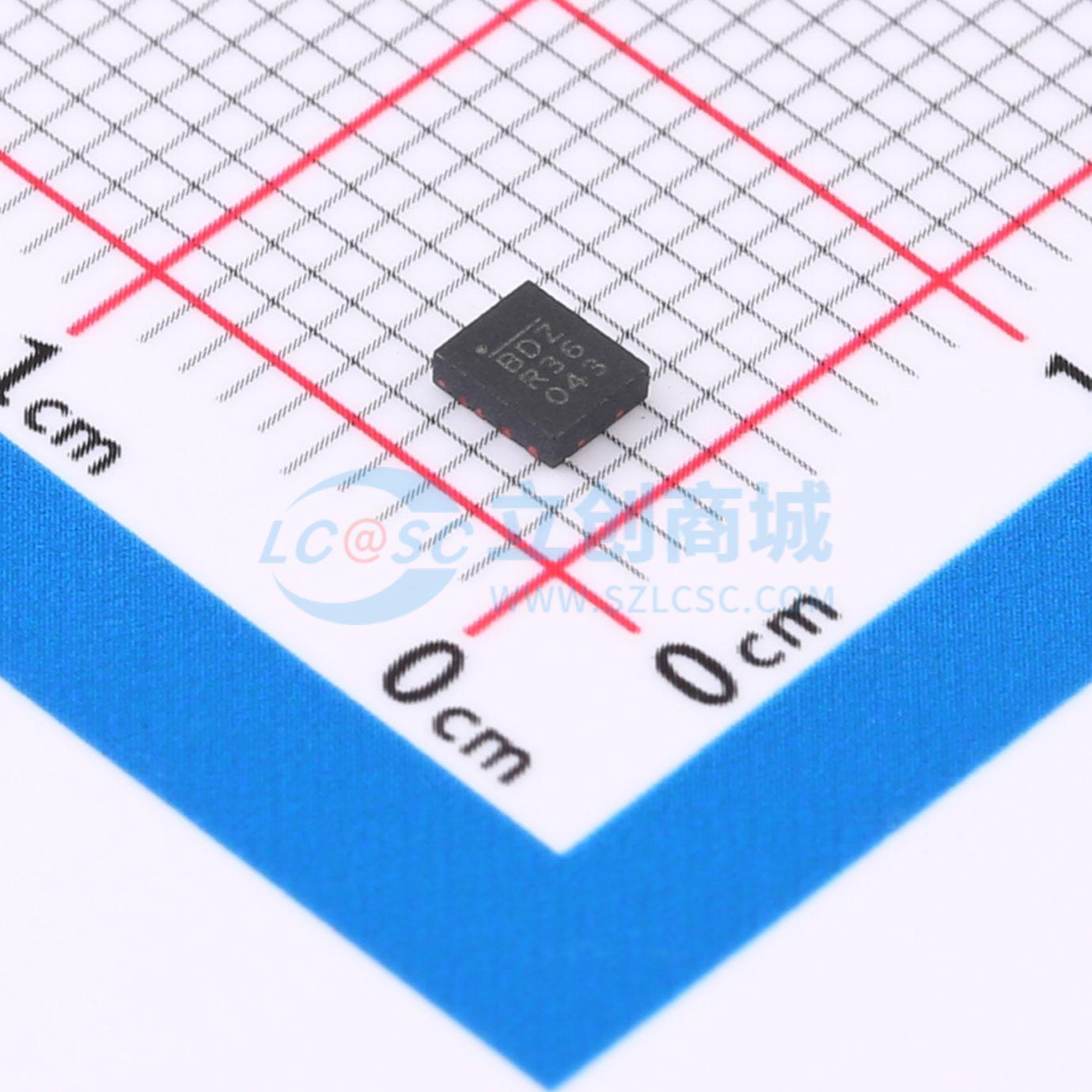

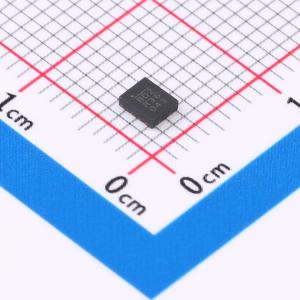

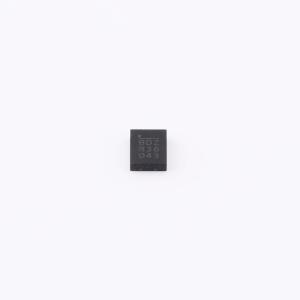

MPM3805AGQB-AEC1-Z

降压型 2.6V~6V 600mV~6V 600mA

SMT扩展库PCB免费打样

描述: MPM3805A是一款汽车级降压模块转换器，内置功率MOSFET和电感。该模块集成的电感简化了电源系统设计，使用方便高效。这款DC/DC模块采用小型表面贴装QFN - 12（2.5mmx3.0mmx0.9mm）封装，在2.6V至6V的输入电压范围内可实现0.6A的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V进行调节。只需使用反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案可提供快速瞬态响应，并易于实现环路稳定。故障保护功能包括逐周期限流和热关断。MPM3805A非常适合广泛的汽车应用，包括小型电子控制单元（ECU）、摄像头模块、远程信息处理和信息娱乐系统。
品牌名称: MPS(芯源)
商品型号: MPM3805AGQB-AEC1-Z
商品编号: C6097436
商品封装: QFN-12(2.5x3)
包装方式: 编带
商品毛重: 0.63克(g)

商品参数

商品概述

MPM3805A是一款汽车级降压模块转换器，内置功率MOSFET和电感。该模块集成的电感简化了电源系统设计，使用方便高效。这款DC/DC模块采用小型表面贴装QFN - 12（2.5mmx3.0mmx0.9mm）封装，在2.6V至6V的输入电压范围内可实现0.6A的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V进行调节。只需使用反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案可提供快速瞬态响应，并易于实现环路稳定。故障保护功能包括逐周期限流和热关断。 MPM3805A非常适合广泛的汽车应用，包括小型电子控制单元（ECU）、摄像头模块、远程信息处理和信息娱乐系统。

商品特性

保证工业/汽车温度范围
2.6V至6V宽工作输入范围
输出电压可从0.6V起调节
最高0.6A峰值输出电流
欠压时100%占空比
强制连续导通模式（CCM）
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护（OCP）
带打嗝模式的短路保护（SCP）
仅需四个外部元件：两个陶瓷电容、两个反馈分压电阻
采用QFN - 12（2.5mmx3.0mmx0.9mm）封装
整体解决方案尺寸为6mmx3.8mm
符合AEC - Q100标准

应用领域

汽车电子控制单元（ECU）
倒车摄像头
紧急呼叫（E - Call）
远程信息处理信息娱乐系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.6V~6V
	输出电压(Vout)	600mV~6V
	输出电流(最大值)	600mA
	静态电流(Iq)	485uA

	属性	参数值
	开关频率	3.5MHz
	特性	过流保护；短路保护；过热保护
	长度	3mm
	宽度	2.5mm
	高度	0.9mm
	工作温度	-40℃~+125℃
