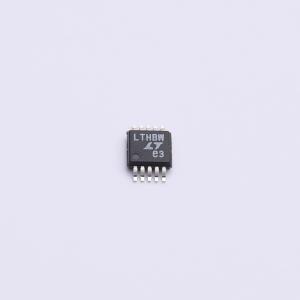

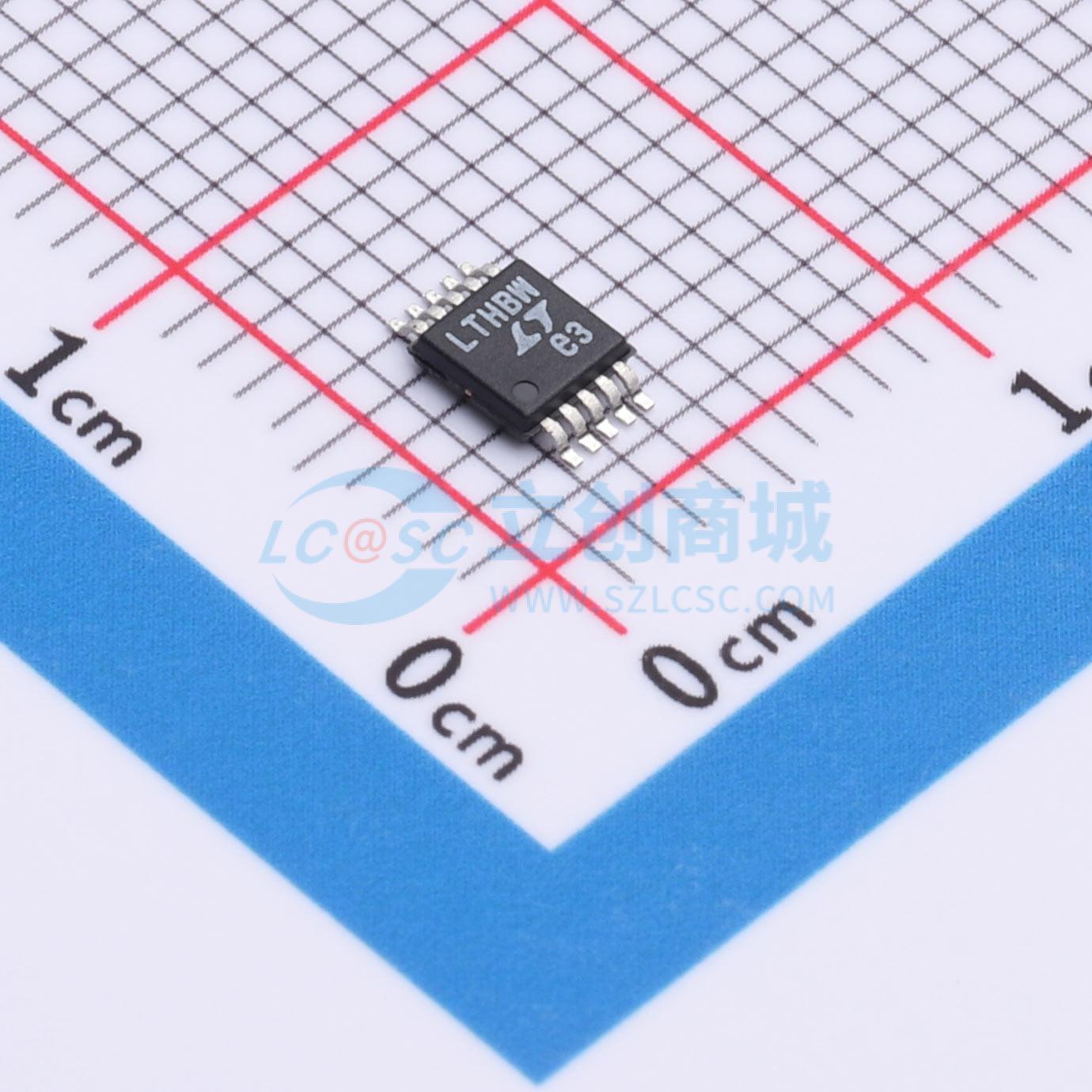

温馨提醒：图片仅供参考，商品以实物为准
LT4294IMS#PBF
IEEE 802.3bt PD 接口控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是 IEEE 802.3af/at/bt 兼容的受电设备 (PD) 接口控制器。T2P 输出指示在 IEEE 802.3bt 兼容的相互识别和可用功率协商期间接收到的分类事件数量。利用外部低 RDS(ON) N 沟道热插拔 MOSFET，并支持 LT4320/LT4321 理想二极管桥，以提高端到端功率传输效率并消除昂贵的散热器。还包括电源良好输出、板载特征电阻、欠压锁定和热保护
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT4294IMS#PBF
- 商品编号
- C672445
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.146506克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
LT4294是一款IEEE 802.3af/at/bt兼容的供电装置(PD)接口控制器。T2P输出指示在IEEE 802.3bt兼容的互联识别和可用功率协商期间接收到的分类事件数量。
LT4294利用外部、低RDS(ON) N沟道热插拔MOSFET，并支持LT4320/LT4321理想二极管桥，以延长端到端功率传输效率并消除昂贵的热沉。LT4294还包括一个电源良好输出、板载签名电阻、欠压锁定和热保护。启动浪涌电流可以通过外部电容器进行调节。AUx引脚支持低至9V的辅助电源覆盖。
LT4294可以通过外部元件更改来配置，以支持所有可能的802.3bt、802.3at和802.3af功率等级。与LT4275系列PD接口控制器引脚兼容，可轻松在LTPoE++ PD和IEEE 802.3bt兼容PD之间迁移。
应用领域
- 高功率无线数据系统
- 户外安全摄像头设备
- 商业和公共信息显示屏
- 高温工业应用
